网线制作工具 网线水晶头制作过程详解(视频+图文教程)

2020-03-08 22:39:41
字体:
来源:转载
供稿:网友

  电脑这概念其实真的很广,要精通电脑的所有技巧技能,并不是一两年的经验可以做到的,因为电脑这个概念其实有这非常广泛的链接,笔者今日就深受其教诲,比如一个简单的电脑技能,网线水晶头的制作,虽然这个熟悉的朋友非常简单,但对于接触不多的朋友制作起来就比较吃力,笔者曾经制作总担心线头差错,喜欢对照资料来制作,效率就可想而知了.今天笔者就来与大家一起说说如何制作网线,网线水晶头制作的详细方法,附加视频.

  首先来说说制作网线水晶头的工具  驳线钳(用于接驳水晶头)

 其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准是:TIA/EAI 568B,还有一种是TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序为 12345678 如下:

TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕
 TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕

网线制作,网线水晶头

网线水晶头步线示意图


在整个网络布线中应用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B, 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。



    10M以太网的网线接法使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢?这主要是为适应更多的使用范围,在不变换基础设施的前提下,就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。



  100BASE-T4 RJ-45对双绞线网线接法的规定如下:

  1、2用于发送,3、6用于接收,4、5,7、8是双向线。

  1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

    根据网线两端水晶头做法是否相同,有两种网线接法。

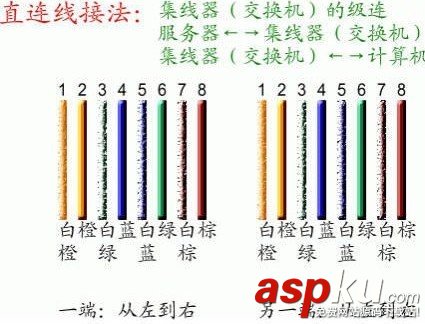

    直通线:
    网线两端水晶头做法相同,都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.
    用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.


网线制作,网线水晶头

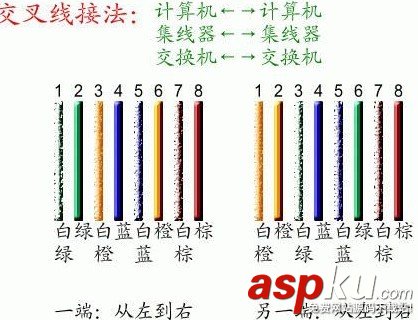

     交叉线:
    网线两端水晶头做法不相同,一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.
    用于:PC网卡到PC网卡,HUB普通口到HUB普通口.


网线制作,网线水晶头
交叉线:



    如何判断用直通线或交叉线:
    设备口相同:交叉线,设备口不同:直通线.



    双绞线的最大传输距离为 100m。如果要加大传输距离,在两段双绞线之间可安装中继器,最多可安装4个中继器。如安装4个中继器连接5个网段,则最大传输距离可达500m。



    两台电脑通过网线直接连接(即对等网)的有关设置

    上面已经提到两台电脑之间通过网线进行连接时,rj45 型网线插头与网线的接法是:一端按 t568a 线序接,一端按 t568b 线序接,然后网线经 rj45 插头播入要连接电脑的网线插口中,这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送,还必须进行相关的设置:

    1. 指定每台电脑的 ip 地址: 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址,注意 ip 地址不要重复使用。



    2. 设置每台电脑的子网掩码为: 255.255.255.0

    3. 设置每台电脑的网关一样:例如,如果第一台电脑的 ip 地址是 192.168.0.1,第二台电脑的 ip 地址是 192.168.0.2,则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2,或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值,例如两台机子的网关都取192.168.0.100。

    4. 设置要访问电脑的硬盘为共享:设置共享的方法与局域网中的操作相同。

    完成了上面 1 -- 4 项的设置后,在电脑的“网上邻居”中就可以看到互相连接的电脑了,接下来就可以像局域网那样用“复制-粘贴”互相传送数据了。其实网线接法就是这么简单,你也可以学会网线制作,成为网络达人。




下面介绍几种应用环境下双绞线的制作方法。
     MDI表示此口是级连口,而MDI-X时表示此口是普通口。
    1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应,此时,HUB为MDI-X口,PC为MDI口。10Mbps网线只要双绞线两端一一对应即可,不必考虑不同颜色的线的排序,而如果使用100M速率相连的话,则必须严格按照EIA/TIA 568A或568B布线标准制作。
     2)在进行间HUB级连时,应把级连口控制开关放在MDI(Uplink)上,同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口,必须使用MDI-X 口级连,这时,我们可用交叉线来达到目的,这里的交叉线, 即是在做网线时,用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚;再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作:
A端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;
B端:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。
      同时,我们也应该知道,级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到,故应做特别标记,以免日后误作直通线用,造成线路故障。另外交叉网线也可用在两台微机直连。
      最后须对线路进行通断测试, 用RJ-45测线仪测试时,4个绿灯都应依次闪烁。软件调试最常用的办法, 就是用Windows95、 Windows 98自带的Ping 命令。 如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。
这里简单的介绍下在双绞线打线时应使用如下的顺序:(TIA/EIA568B为例)

网线制作,网线水晶头
双绞线的打线顺序


以下是网线水晶头制作的视频教程,如果上面文字介绍不怎么理解可以看下视频,就更容易理解了.
