不用频繁换电池 自制可充电式网线检测仪

2020-07-01 12:51:11
字体:
来源:转载
供稿:网友

对于电脑商户、从事网络通讯建设的朋友来说,网线检测仪是他们每天都会用到的仪器。而网线检测仪基本上使用的都是9V电池(可充电式9V电池价格太高),如果频繁使用或有时候在不用时忘记关闭电源,那么9V电池可就白白浪费掉了。要解决经常换电池的麻烦,是否可以让网线测试仪变为可充电式的呢?答案是有的,今天武林网小编就跟大家来分享如何将普通网线测试仪改为可充电式。

改造目标:将网线测试仪改造成为可充电式测试仪

改造方案:将内置的9V电池改为3.7V锂电池,并用升压电路将锂电池的3.7V电压升高至9V,以匹配网线测试仪的工作电压,并加上锂电池充电电路供锂电池进行充电使用。

改造材料及工具:14500锂电池一颗、升压电路、锂电池保护板、锂电池充电电路、自锁开关、导线若干、绝缘胶带、手电钻、锉刀、电烙铁等。



Step1:电池加装保护板

首先要对电池进行改造,笔者使用的是一颗三洋14500锂电池,容量为800mAh,而一般的9V电池大约在200mAh左右。因此在使用14500锂电池时,测试仪的电量是平常的1.6倍左右,使用时间可以大大延长。只是这颗14500电池并不带保护板,因此在锂电池正式使用之前,要给锂电池加装保护板。
不用频繁换电池 自制可充电式网线检测仪

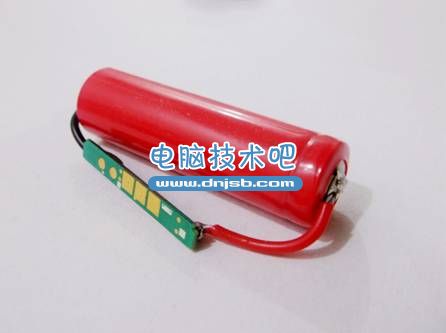

用镍片将电池的正负极连接到保护板上,然后再用高温绝缘胶带将保护板固定在锂电池上,在固定之前,记得要先用导线在保护板上引出正负极线,以便下一步连接升压板以及自锁开关用。焊接好保护板以后,用高温绝缘胶带对电池正负极进行绝缘包裹,就可以进行下一步的改造了。



小贴士:为什么要给锂电池加装保护板?

任何锂电池都有固定的充放电截止电压,过充与过放都会对锂电池造成损害,因此需要加装锂电池保护板,防止锂电池过充以及过放。



Step2:在外壳上开孔

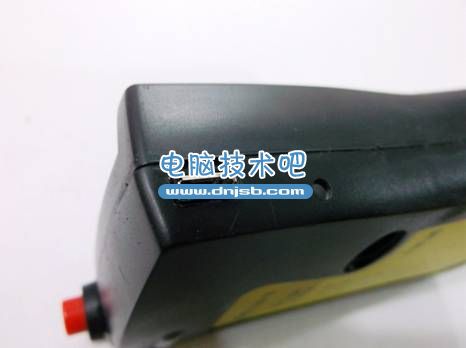

    然后要在网线测试仪机身上开出Micro USB充电接口等三个孔。具体步骤是将网线测试仪拆开,将电路板、电池暂时移开。然后用10mm的钻头开出自锁开关的安装孔,开孔的时候要注意用手压紧上下外壳,避免影响开孔精度。在另一侧用3mm的钻头开出充电指示灯孔。在指示灯旁用锉刀开出Micro USB接口的孔,三个孔位开好以后,就可以进行的电路安装工作了。
不用频繁换电池 自制可充电式网线检测仪


自行开孔安装的充电接口



Step3:电池及电路安装
不用频繁换电池 自制可充电式网线检测仪

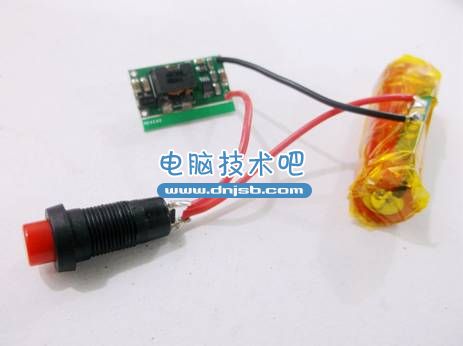

接下来就要进行电池以及电路的安装了,操作起来并不难。将电池的正极焊接到自锁开关上,将自锁开关连接到升压板上。之所以要给测试仪再加装一个自锁开关,是因为升压板有一定的待机电流,而测试仪不工作时,需要从电池上切断电路,才能真正地达到关闭测试仪的目的,因此在安装了自锁开关以后,测试仪的打开关就由新装的自锁开关控制。

将充电电路连接到电池的正负极上,笔者在这里使用了TP4057方案的充电电路,这是一款线性锂离子电池IC,它拥有最高500mA的可编程充电电流,因此笔者将充电电流设定为500mA,而电池容量为800mAh。由于充电电路没有待机耗电,因此可以直接连接到电池正负极上,另外要切忌的是,充电电路的电源输入极性不能接反,否则必定会烧毁电路。
不用频繁换电池 自制可充电式网线检测仪

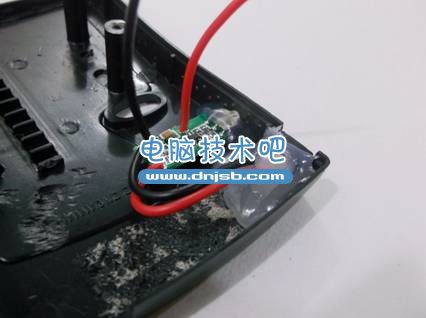

    之后将充电板的电源端与MicroUSB的正负极连接好,再将电池端引出正负极引线待用。将自锁开关、升压板放到测试仪内部,要特别对升压板用热熔胶固定,防止升压板与充电板或开关短路。最后将充电板的电池端连接到电池保护板的正负极即可。
不用频繁换电池 自制可充电式网线检测仪


改造后,正在充电的网线测试仪

编辑总结:网线测试仪虽然不如无线鼠标这类设备耗电,但是对于经常使用网线测试仪的朋友来说,小小的改造就可以节省许多的9V电池,即使是疏忽忘记关闭测试仪,也不会造成一次性电池的浪费,这不仅可以锻炼自己的DIY动手能力,也可以发扬低碳环保的生活理念。
