主流显卡NVIDIA GTX 1060拆解图赏:供电接口真奇葩

2020-07-19 19:11:54
字体:
来源:转载
供稿:网友

NVIDIA刚刚正式发布了新一代主流显卡GeForce GTX 1060,不过今天只是纸面发布,暂时没有性能评测,上市也得等等。

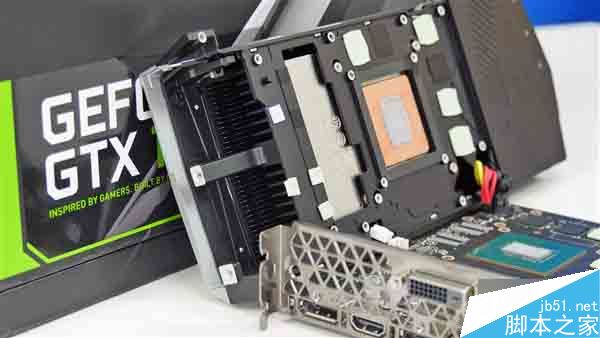

GTX 1060外部采用了和GTX 1080/1070风格类似的散热器,很长很威猛,但其实PCB很短小。如果你想知道GTX 1060内部长什么样子,一起来看拆解图:

NVIDIA GTX 1060拆解近照:供电接口真奇葩

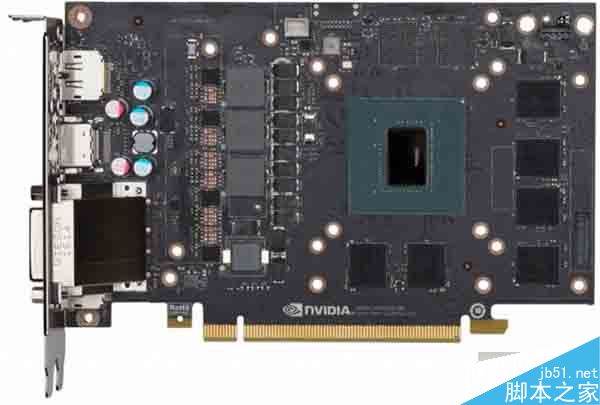

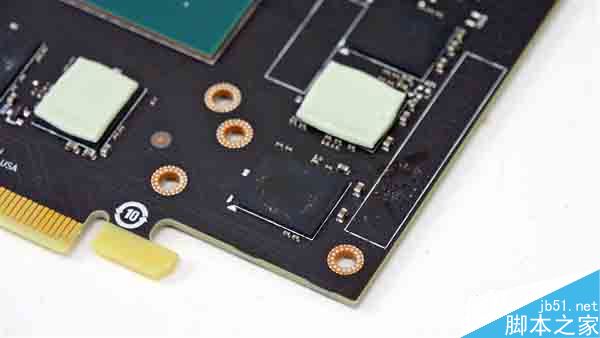

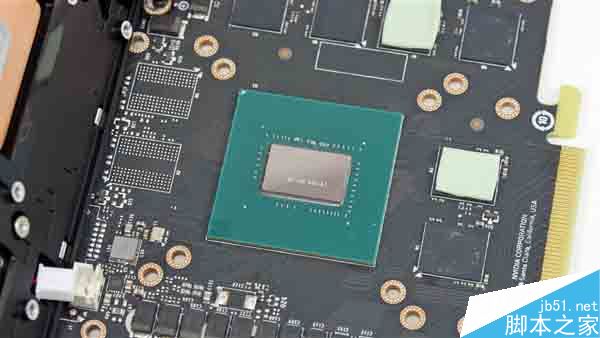

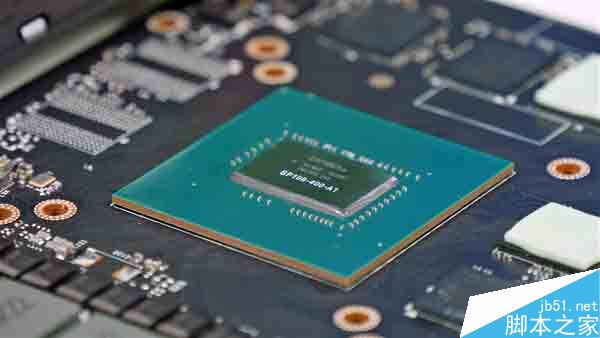

核心编号GP106-400-A1,明显比GP104小多了。周围焊接了六颗显存颗粒,但还有两个留空位置,难道其实支持8GB?可能会用于Quadro专业卡?不得而知。

DVI接口电路部分有完整的屏蔽,很良心。

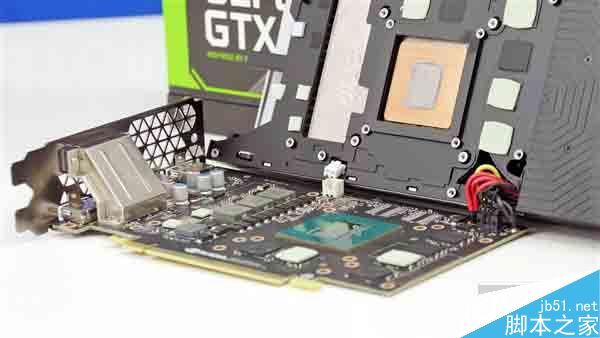

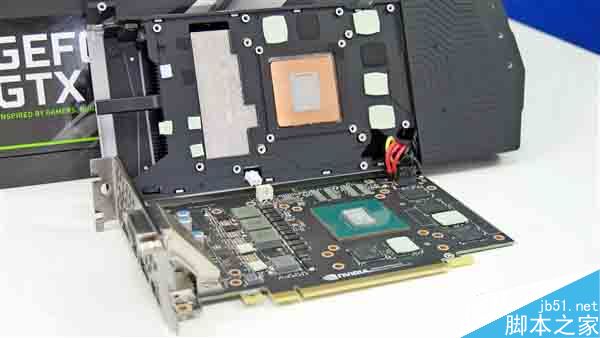

核心供电设计是3+1相,很普通。六针的辅助供电接口并没有直接设计在PCB电路板上,而是通过“飞线”延长到了散热器尾部,确实挺奇葩的,想改装散热器就麻烦了。

不过其实GTX 1060这样的卡在市面上基本都会是非公版,要么PCB加长要么散热器缩短,是不会如此设计供电接口的,不必过虑。

NVIDIA GTX 1060拆解近照:供电接口真奇葩

NVIDIA GTX 1060拆解近照:供电接口真奇葩

NVIDIA GTX 1060拆解近照:供电接口真奇葩

NVIDIA GTX 1060拆解近照:供电接口真奇葩

NVIDIA GTX 1060拆解近照:供电接口真奇葩

NVIDIA GTX 1060拆解近照:供电接口真奇葩

NVIDIA GTX 1060拆解近照:供电接口真奇葩
