主板接口你认识哪些?主板接口知识大全图解

2022-04-16 14:23:30
字体:
来源:转载
供稿:网友

  主板是电脑主机中比较关键的硬件之一,虽然它不像CPU或者显卡决定了主机的性能,但是主板是承载机箱内所有硬件的平台,它决定了主机的稳定性。如果搭配了杂牌的主板,那么做工质量、稳定性方面都是无法保障的。今天武林网分享关于主板接口知识大全,让您认识主板的每一个接口以及作用。

主板接口你认识哪些?主板接口知识大全图解

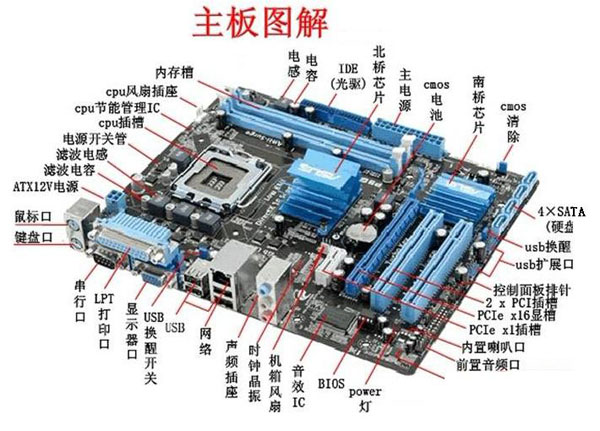

主板接口图解

  小编认为如果要想学习组装电脑,那么最好能够了解主板每一个接口的作用,既然是主机中的核心载体,那么肯定要与其它硬件相连接的,只有了解了主板每个接口作用,那么对于装机就不再是什么难事了。

  这篇关于主板接口知识的文章,首先为大家分享一下主板背部的部分,这些接口和日常使用相关,并且每一个用户都会使用到。接着再来说说主板内部的接口部分,主板内部的接口功能十分丰富,也是很多新手朋友的难懂之处。

  武林网小编先来说说主板背部接口:

有线网络接口

主板接口你认识哪些?主板接口知识大全图解

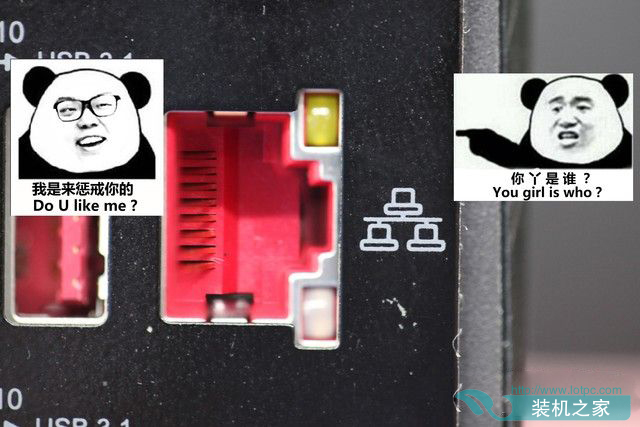

有线网络接口

  目前主流就是RJ45网络接口,八个触点适配T568A或者T568B型的双绞线,一般使用的网线都是T568B型的直通线,网络接口的上方有两个指示灯是代表是否有信号通过。对于网络接口来说,并不像USB2.0和3.0有颜色表示,不过有些主板的网络接口支持颜色区分,比如Intel千兆网卡或者killer杀手网卡,分别为蓝色和红色代表。

外置天线接口

主板接口你认识哪些?主板接口知识大全图解

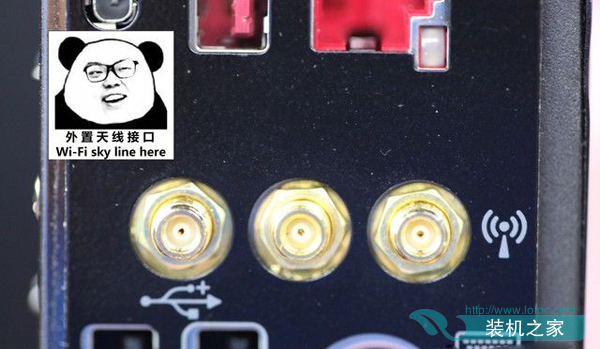

Wi-Fi外置天线

  有一些高端豪华的主板或者HTPC使用的主板会配备Wi-Fi模块,并且附送了天线,无需单独购买无线网卡设备即可无线wifi上网(连接无线路由器)。

USB接口

主板接口你认识哪些?主板接口知识大全图解

  USB接口中文名为“通用串行总线”,插到USB上的最为常见的设备是USB键鼠、U盘、移动硬盘等。而USB接口拥有多种规格,比如USB2.0、3.0、3.1,分别以黑色、蓝色、红色代表。后续版本相对前代主要表现在传输速度上的提升。

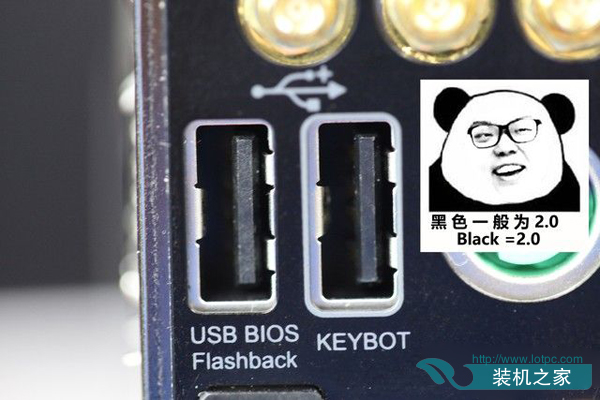

  此外,还有一些USB接口还附带一些其他功能,例如上图左边的接口是专门刷写BIOS的,将U盘插入就可以在BIOS中进行刷写,而右边Keybot接口是专门为华硕“键盘精灵”准备的接口。

主板接口你认识哪些?主板接口知识大全图解

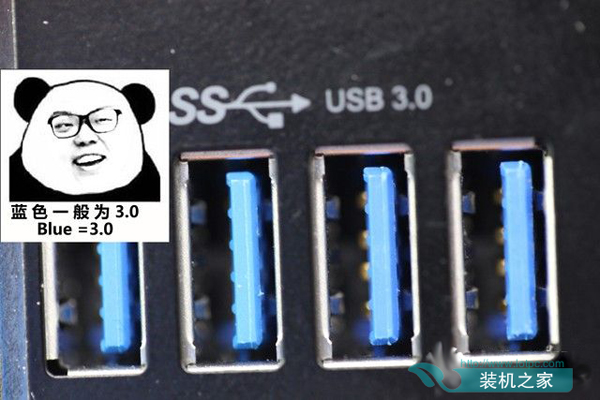

USB 3.0(一般为蓝色)

主板接口你认识哪些?主板接口知识大全图解

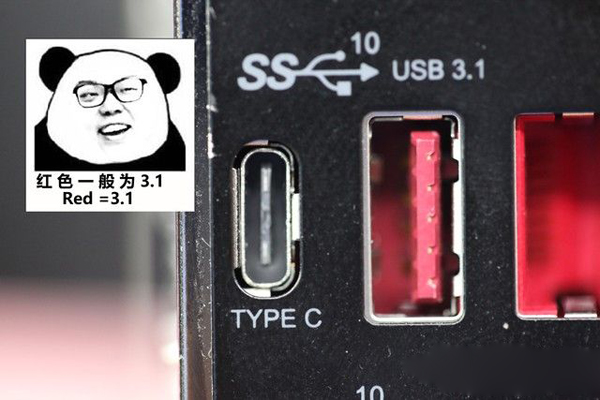

USB 3.1(一般为蓝色)

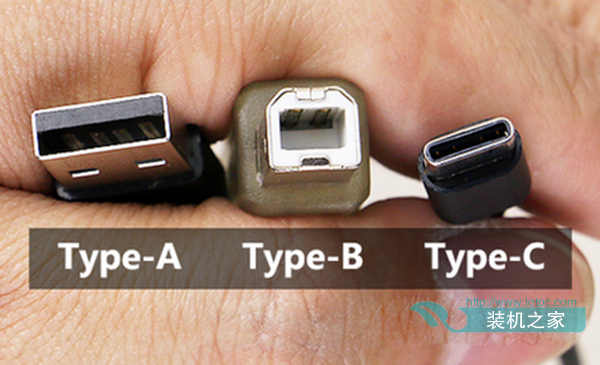

  如上图所示,右边长方形的USB接口为USB Type-A接口,然后中间的是Type-B接口,主要见于显示器的HUB上面,有些打印机扫描仪等输出输入设备也采用这种的接口,而最左边的Type-C接口,传输速度也非常不错,支持到了3.1的传输协议,最大的特色是正反都可以插入。

主板接口你认识哪些?主板接口知识大全图解

USB大集合
