网线水晶头接法详细图解

2020-05-13 13:36:21
字体:
来源:转载
供稿:网友

  你以前有过自己制作、连接网线水晶头的经历吗?看到那么多的线头是不是有晕的感觉?想要组建一个局域网,牵网线进家是一个必不可少的过程。甚至水晶头时常会被损坏,那你是一次又一次地去请人来修吗?下给大家介绍网线水晶头接法图解 ,保证大家看过后就能学会。

网线水晶头接法详细图解 武林网

  一般来说,网线水晶头接法主要有两种,一种是平行线接法,另一种是交叉线接法。下面具体来讲解下这两种接法的详细步骤。

  必备工具: 压线钳,水晶头,网线

  平行线接法

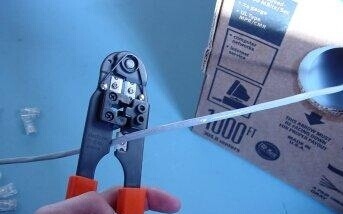

  1、用双绞线网线钳把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的 网线),然后把剪齐的一端插入到网线钳用于剥线的缺口中。注意网线不能弯, 直插进去,直到顶住网线钳后面的挡位,稍微握紧压线钳慢慢旋转一圈。

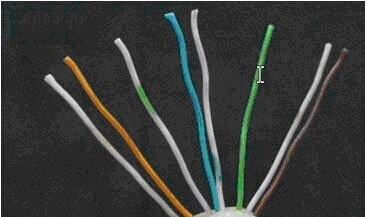

  2、剥除外包皮即可见到双绞线的 4 对 8 条芯线,并且可以看到每对的颜色都不同。先把 4 对芯线一字并排排列,然后再把每对芯线分开,并按从左到右:白橙、橙、 白绿、蓝、白蓝、绿、白棕、棕的顺序排列(这种排列称为 568B 排序)。然后 用网线钳垂直于芯线排列方向剪齐。

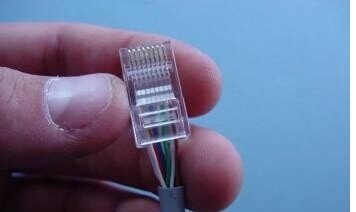

  3、左手水平握住水晶头,然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排 插入水晶头中,注意一定要使各条芯线都插到水晶头的底部,不能弯曲。

  4、确认所有芯线都插到水晶头底部后,即可将插入网线的水晶头直接放入网线 钳压线缺口中。水晶头放好后即可压下网线钳手柄,一定要使劲,使水晶头的插 针都能插入到网线芯线之中,与之接触良好。

  交叉线接法

  交叉线 主要适用于 ADSL MODEM 和集线器 HUB 的连接,以及两台计算机直接通过 网卡相互连接。有些朋友想将家里的两台 PC 连接起来组成一个小局域网,还有 ADSL MODEM 和 HUB 的连接,都属于这一情况。

  交叉线接法和直通线接法的基本步骤是一样的,不同的就是芯线的排列规则了,并且两个头的排列规则也不一样。主要有两种排序:568A标准和568B标准(绿橙换位)。即:

  568A  标准: 白绿,绿,白橙,蓝,白蓝,橙,白棕,棕

  568B  标准: 白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

  交叉线接法即一端是 568A 标准,   另一端是 568B 标准。 做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用压线钳夹紧就成功了。

  测试是否接好: 两端都做好水晶头后可以用网线测试仪进行测试,如果测试仪上 8 个指示灯都依 次为绿色闪过,证明网线制作成功。如果出现任何一个灯为红灯或黄灯,都证明存在断路或都接触不良现象。

  是不是已经学会了呢?您太聪明了。下次万一水晶头坏了的话一定要自己动手接好哦,您一定是一位很不错的网络高手。
