CAD排水图纸怎么画蝶阀? cad蝶阀画法

CAD排水图中需要绘制一个蝶阀，该怎么绘制蝶阀呢？下面我们就来看看详细的教程。

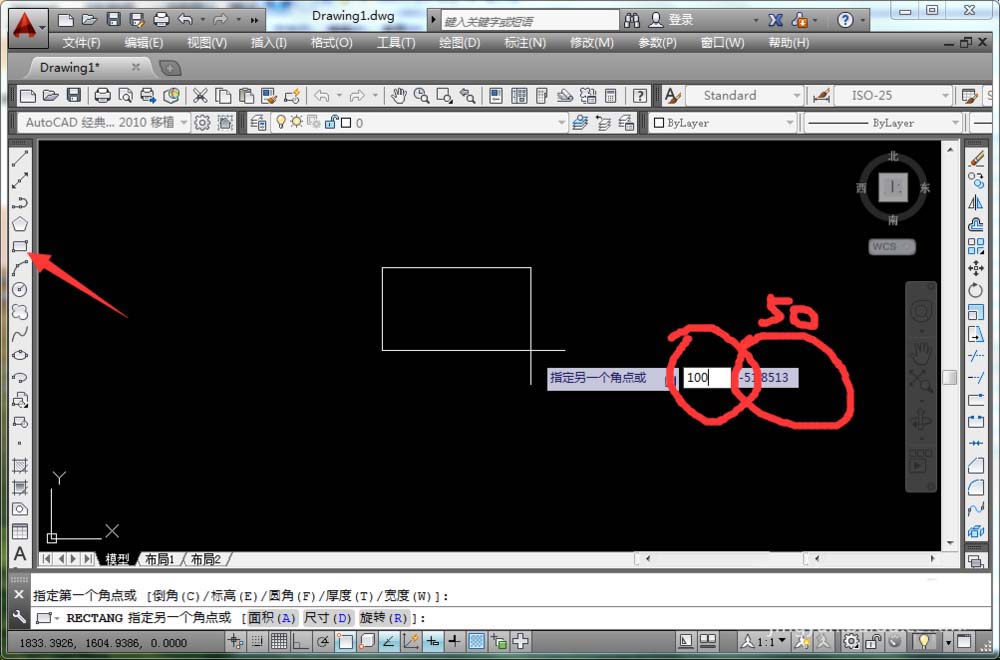

1、先用矩形工具绘制一个长100，宽50的矩形；

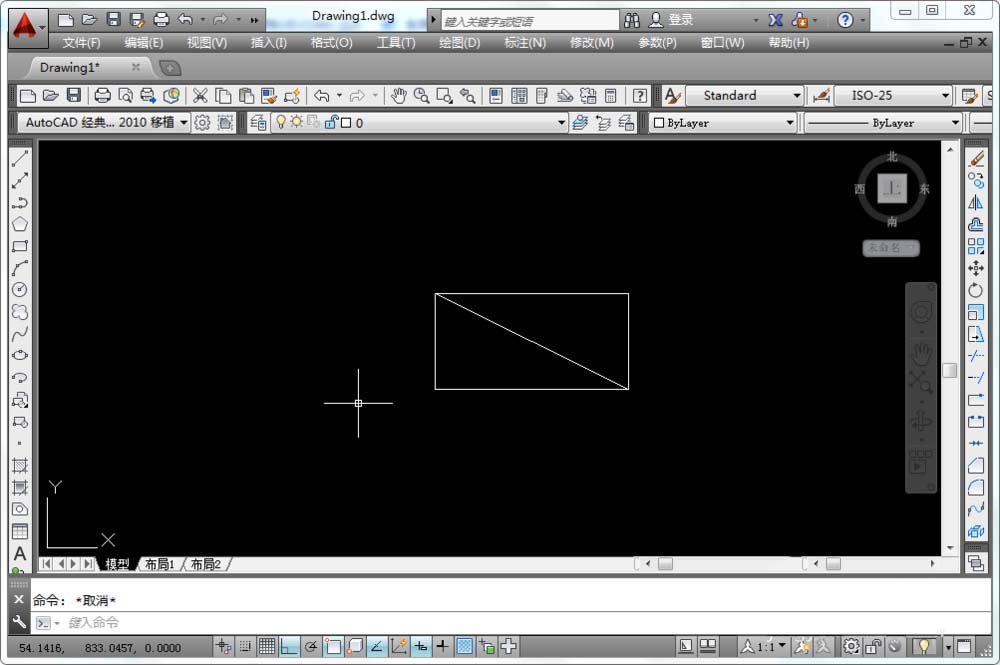

2、在矩形内画出一条从左上角到右下角的对角线；

3、在对角线中心画一个半径5的圆；

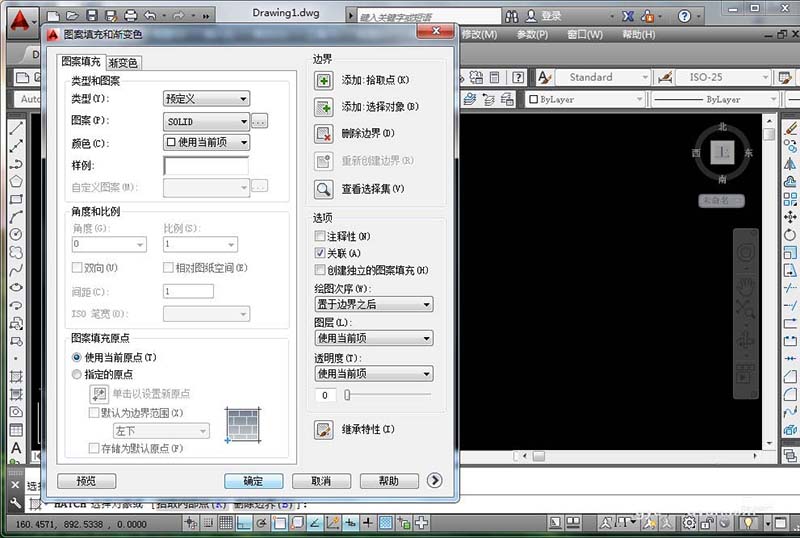

4、填充圆；

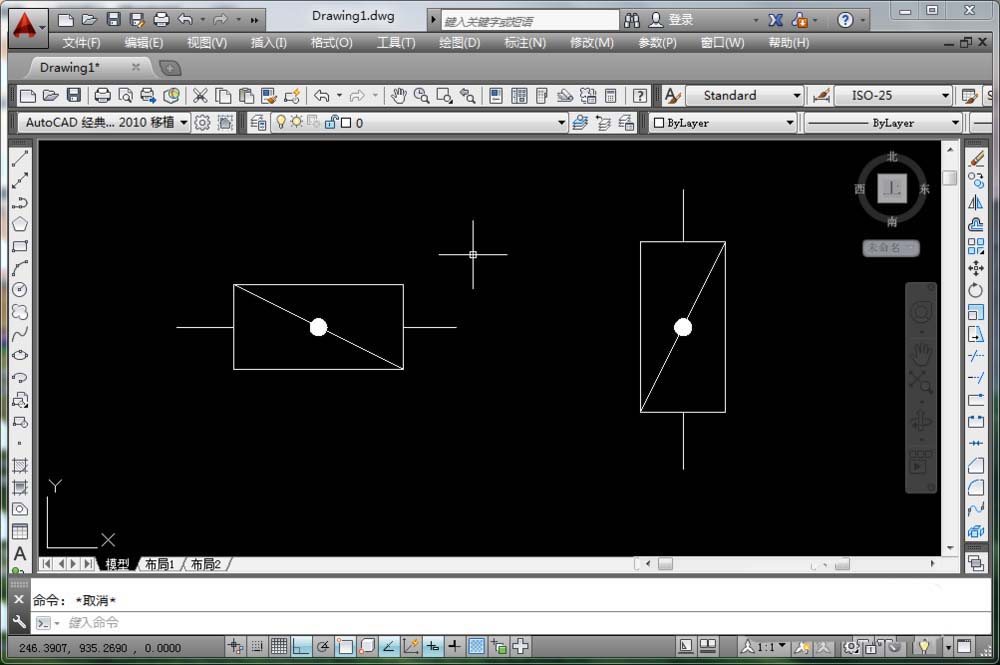

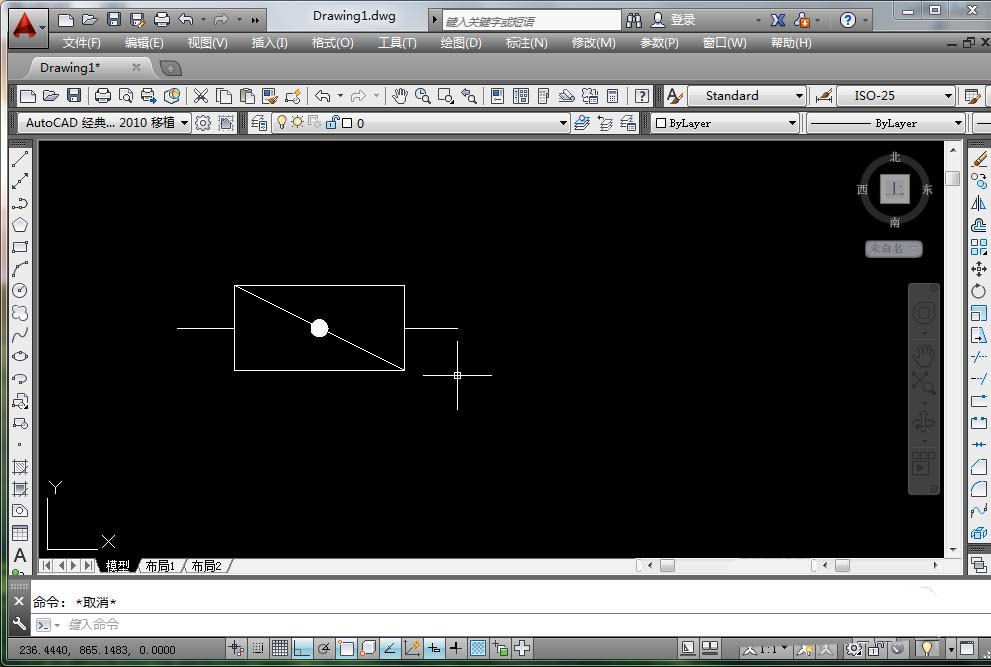

5、接上管线，方向旋转即可，大小可以等比例缩放。这就是给排水中的蝶阀绘制。

以上就是cad蝶阀画法，希望大家喜欢，请继续关注武林网。
