自己如何安装M.2固态硬盘?台式机与笔记本电脑安装M.2 SSD图文教程

2022-04-16 14:16:28
字体:
来源:转载
供稿:网友

众所周知,固态硬盘接口有很多,目前最流行的还是SATA和M.2接口的固态硬盘。不过,随着SATA3.0接口存在性能瓶颈,越来越多的用户搭配M.2接口的SSD。那么自己如何安装M.2固态硬盘?下面武林网分享一下台式机与笔记本电脑安装M.2 SSD图文教程。

自己如何安装M.2固态硬盘?台式机与笔记本电脑安装M.2 SSD图文教程

M.2固态硬盘安装须知:

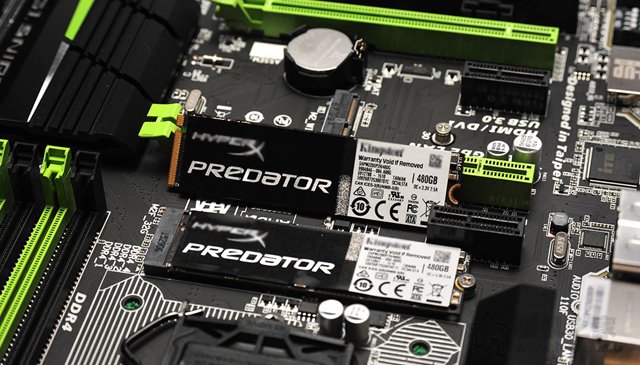

M.2固态硬盘和intel敖腾内存外观类似,安装起来也基本相同,相比SATA3.0接口的SSD,其实安装更为简单,只要插入主板M.2接口,再使用一颗螺丝固定即可搞定。

自己如何安装M.2固态硬盘?台式机与笔记本电脑安装M.2 SSD图文教程

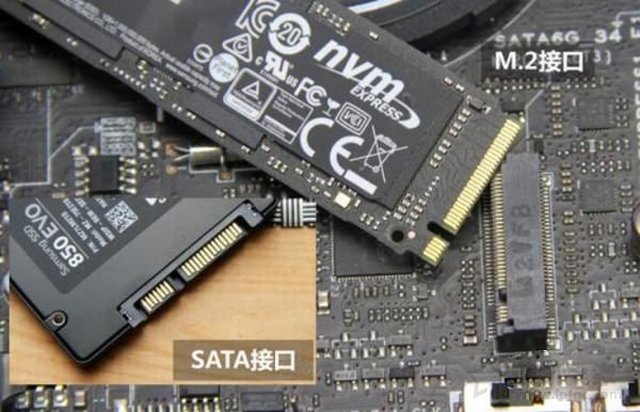

M.2接口固态硬盘与SATA接口固态硬盘对比

需要注意的是,并不是所有的台式机主板与笔记本电脑都支持M.2接口,因此在给台式机或者笔记本安装M.2固态硬盘时,需要先了解下电脑配备的主板型号是否配备M.2接口,目前AMD和Intel新平台不少主流以及高端主板均配备M.2接口,而一些小板、缩水主板以及一些老款主板,多数是没有配备M.2接口,无法安装此类接口固态硬盘。

台式机M.2固态硬盘安装方法步骤:

首先打开电脑主机机箱侧板,然后在主板中找到M.2接口位置,然后将固态硬盘倾斜25°角插入接口主板对于的M.2接口位置,之后轻轻往下下压,使硬盘金手指与接口触角紧密接触,最后使用一颗螺丝在另外一口固定在主板上即可,如下图所示。

自己如何安装M.2固态硬盘?台式机与笔记本电脑安装M.2 SSD图文教程

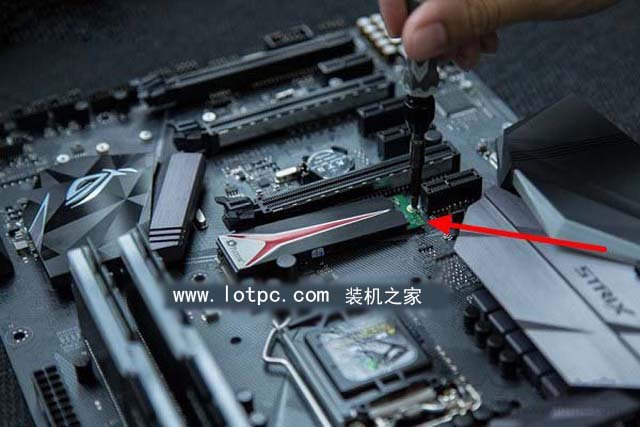

安装台式机M.2固态硬盘

笔记本M.2固态硬盘安装方法步骤:

笔记本安装M.2固态硬盘与台式机的方法基本一致,首先拆开笔记本后盖,找到主板中的对应M.2接口位置,请注意方向;将M.2固态硬盘倾斜25°角插入接口,轻轻往下下压,使硬盘金手指与接口触角紧密接触;最后使用螺丝,将固态硬盘另外一侧使用螺丝刀固定在主板上。

自己如何安装M.2固态硬盘?台式机与笔记本电脑安装M.2 SSD图文教程

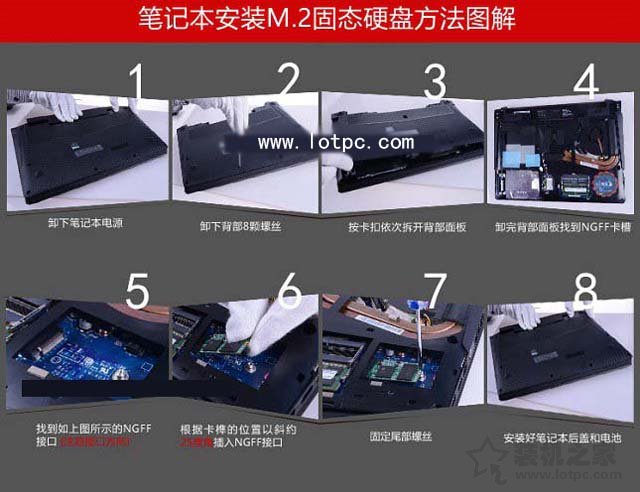

笔记本安装M.2固态硬盘方法图解

以上就是武林网分享的台式机与笔记本电脑安装M.2 SSD图文教程,一般来说,M.2接口的固态硬盘常见规格一共三种,即2280、2260和2242三种规格,而长度分别为80、60和42mm,一般来说主板这三种规格都可以支持。
