visio怎么绘制象棋棋盘? visio中棋盘格的绘制方法

象棋相信大家都有玩过，今天我要给大家讲的就是如何用visio软件绘制象棋棋盘

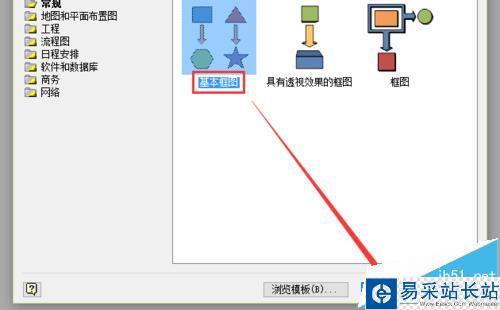

1、首先，打开visio软件，新建一个“基本框图”工程文件，如图所示。

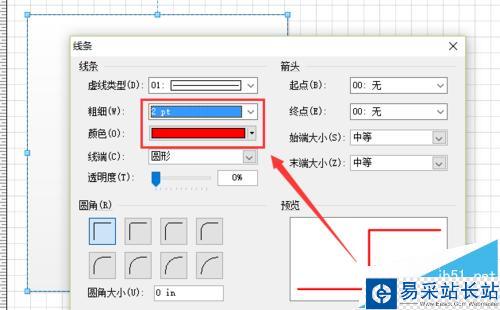

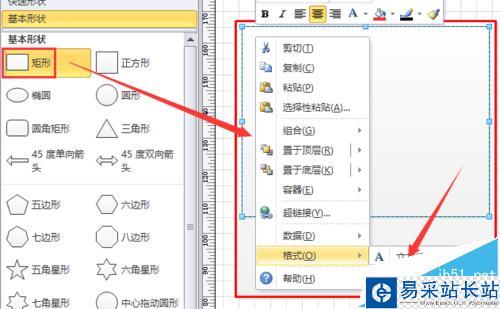

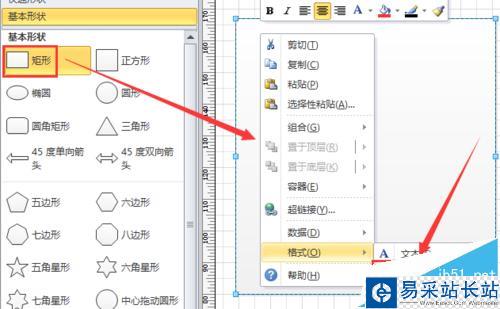

2、接着，从左侧形状栏拖入一个“矩形”，单击鼠标右键，选择“格式”-“线条”选项，将其线条设置为“纯红色，2pt”，如图所示。

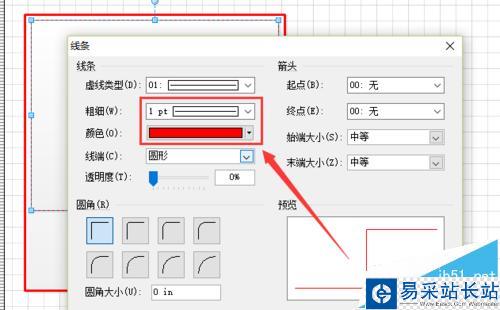

3、再从左侧形状栏拖入一个“矩形”，单击鼠标右键，选择“格式”-“线条”选项，将其线条设置为“纯红色，1pt”，如图所示。

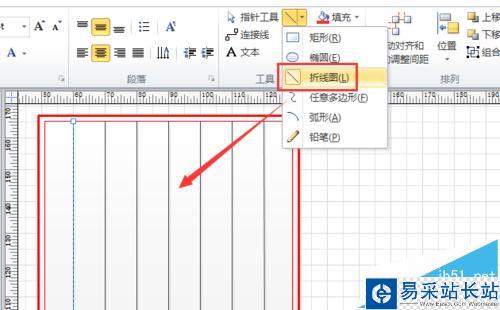

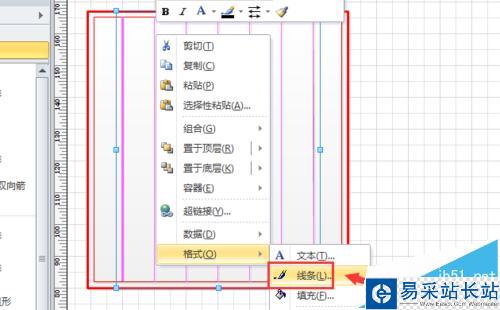

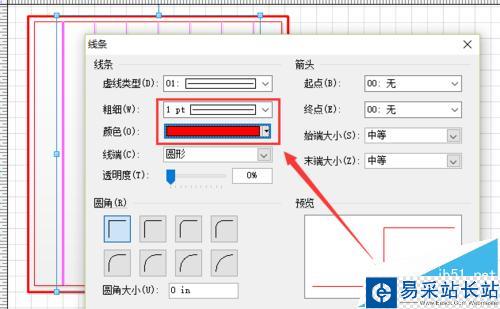

4、点选上方“折线图”工具，在刚刚绘制的小矩形中间绘制7条竖直线，并点击鼠标右键，选择“格式”-“线条”选项，将其线条属性设置为“纯红色，1pt”，如图所示。

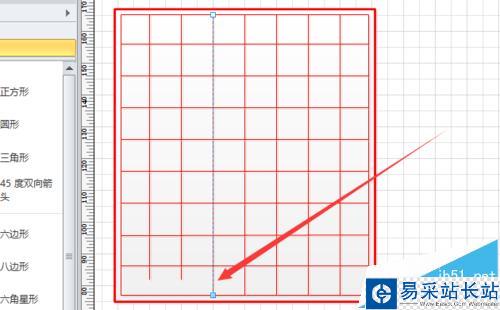

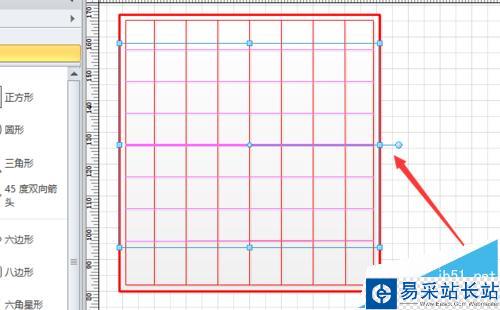

5、然后，将竖直线全部选中，复制粘贴后旋转水平放置于小矩形内，如图所示。同时，补够不足的横线，并将竖线拉长至矩形下边沿。

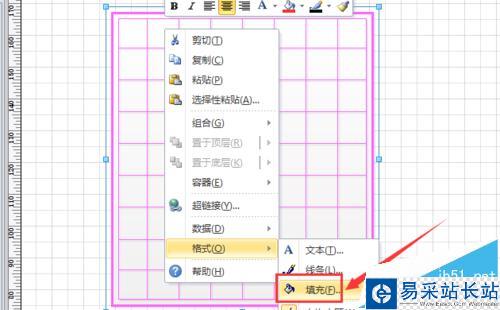

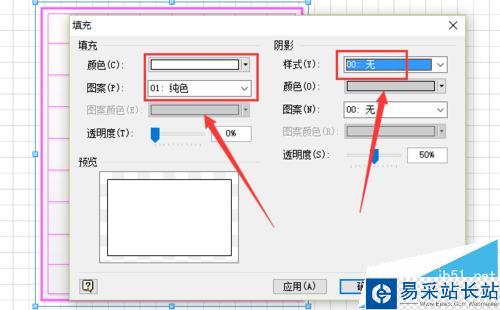

6、完成后，全选所有图形，单击鼠标右键，选择“格式”-“填充”选项，将其填充属性设置为“纯白色，无阴影”，如图所示。

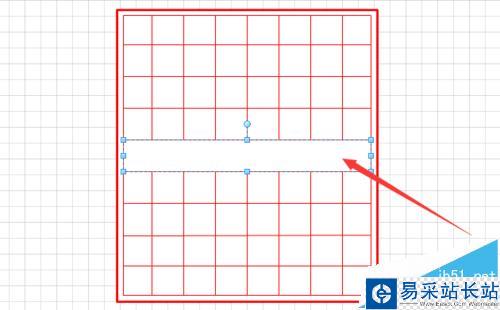

7、接着，将小矩形复制粘贴一下，并调整其大小放置于棋盘的中央，用于标志楚河汉界，如图所示。

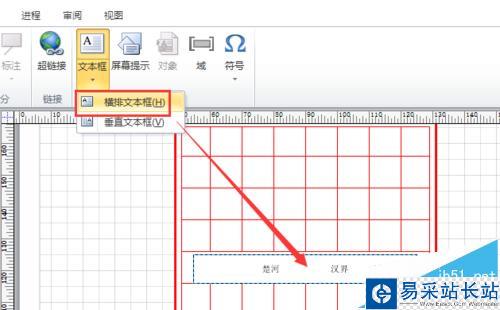

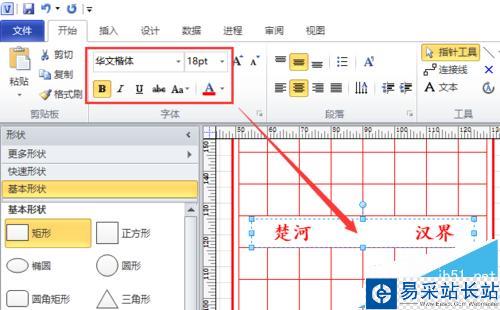

8、点选“插入”选项卡下“横排文本框”工具，在刚刚调整的白条处输入“楚河汉界”的字样，并调整其大小、颜色、字体等，如图所示。

9、再用“折线图”工具绘制一个小直角，将其线条属性设置为“纯红色，1pt”，如图所示。
