proe5.0三维图中怎么标注尺寸?

我们会用在proe5.0里面使用2d标注尺寸，那么怎么在3d里标注尺寸了。这个功能可以用proe的注释功能实现。

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

1、新建一个零件，这个可以自己去建立，这里建立一个长方体。

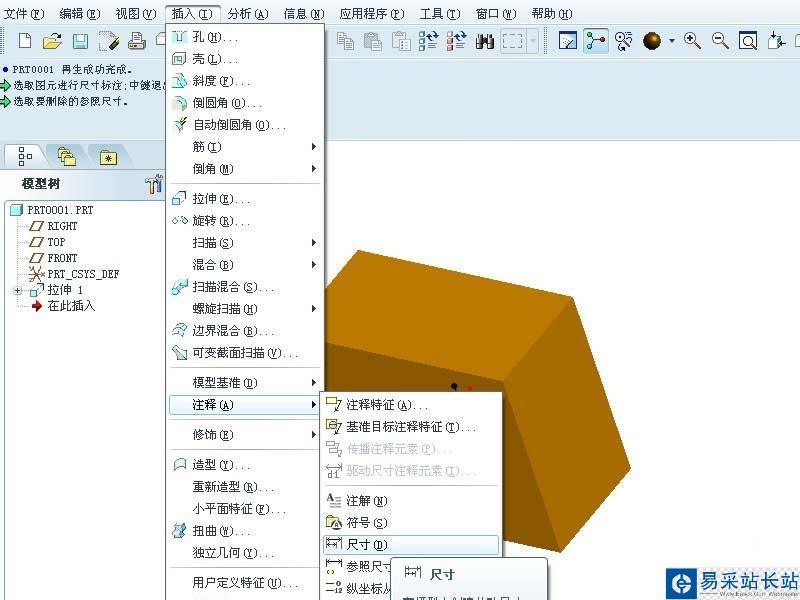

2、选择插入-注释-尺寸

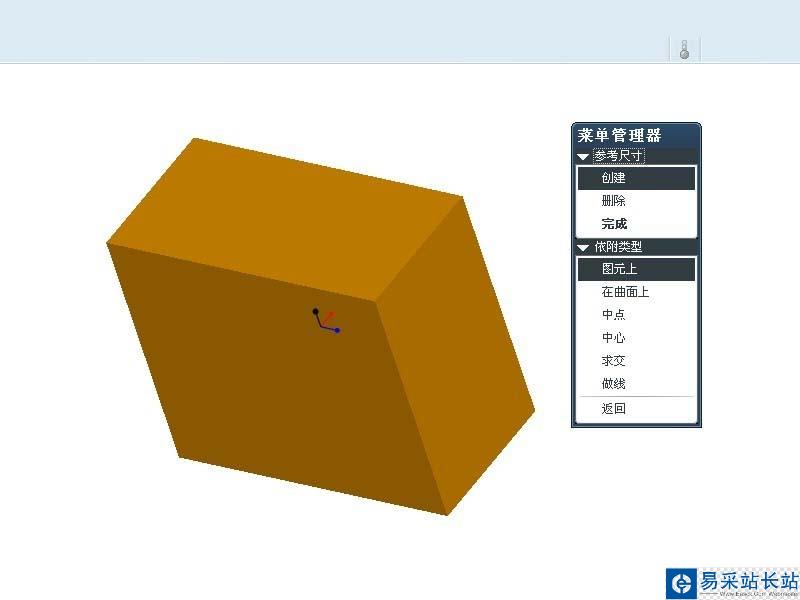

3、选择图元。

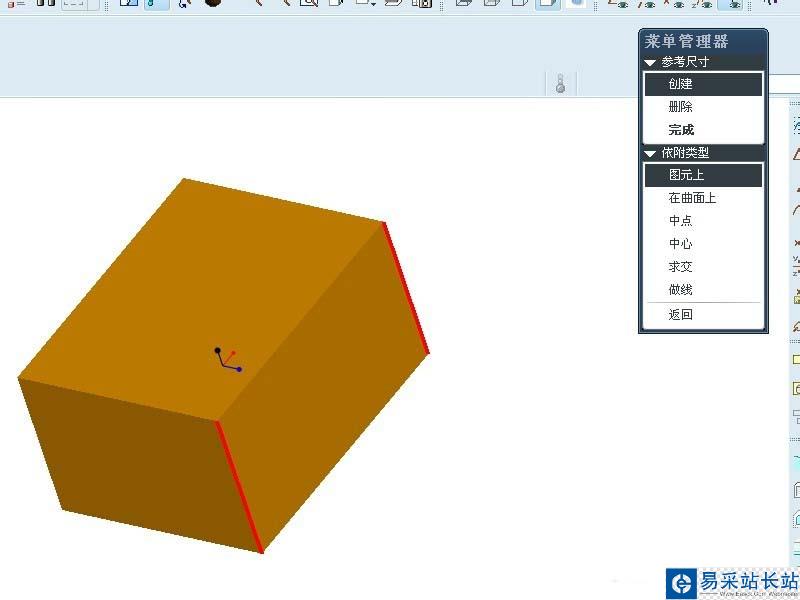

4、选择2个边 ，然后鼠标中键确认。

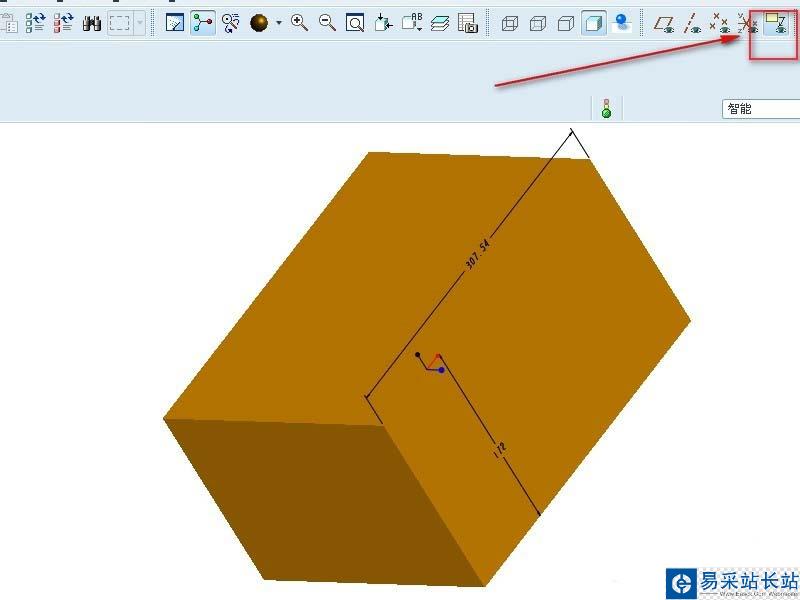

5、尺寸就出来， 同样的方法可以标注其他尺寸。

6、可以用注释开关来实现尺寸显示是关闭与显示。
