CATIA怎么绘制异型管零件模型?

应用CATIA绘制异型管，使用轮廓+凸台。

软件名称：catia v5r20 破解安装版 v2013.04.25 32位软件大小：1.84GB更新时间：2016-06-27

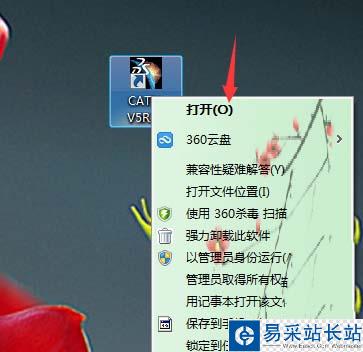

1、在桌面找到CATIA程序，左键双击；或者按右键打开；

2、用快捷键CTRL+N建立PART模型，命名为：”异型管“，左键确认；

3、选择XY平面，进入草图；

4、选择轮廓，在平面内绘制一条封闭线条；

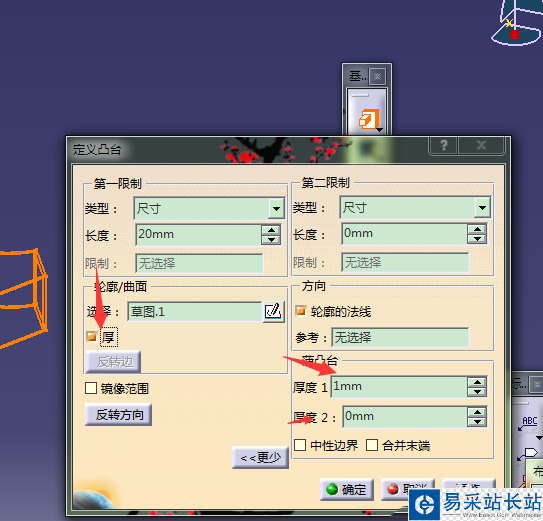

5、退出工作台，选择凸台，，勾选厚度命令，这里有厚度1，厚度2.   厚度1是向内部增加厚度，厚度2为向外部增加厚度；单击确定；

6、添加材质，选择铝材；

7、更改渲染方式，选择含材料着色，异型材绘制完成，他的优点在于一次成型，缺点是只能绘制等壁厚型材。
