CATIA怎么绘制工字槽零件模型?

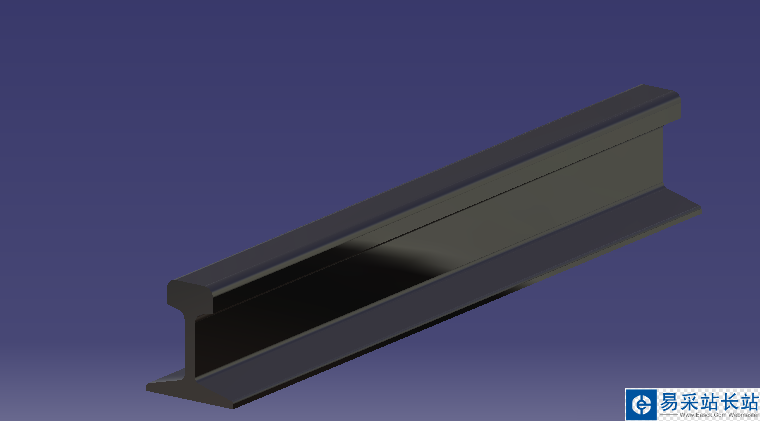

用CATIA绘制轨道，先绘制一个轮廓，然后进行约束，在拉伸，最后添加材质。

软件名称：catia v5r20 破解安装版 v2013.04.25 32位软件大小：1.84GB更新时间：2016-06-27

1、双击打开CATIA软件，

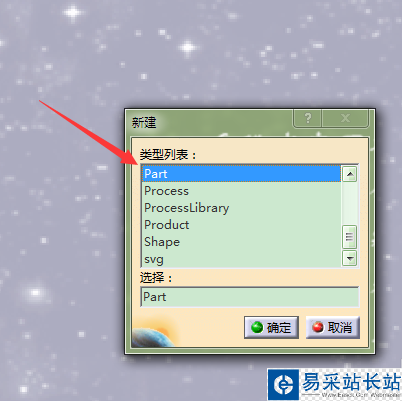

2、新建一个PART文件，命名为轨道；

3、选择YZ平面，选择轮廓，绘制一条轮廓线；

4、在绘制要的轮廓线上进行约束；

5、因为轨道的横截面是对称的，所哟需要添加对称命令；

6、为其添加有种金属材质。绘制完成。
