solidworks工程图槽口怎么标注? solidworks标注槽口的教程

solidworks中想要标注槽口，该怎么标注呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP4.0 Premium 免费中文特别版(附破解文件) 软件大小：13.0GB更新时间：2017-08-14

1、首先打开solidworks工程图文件，如图

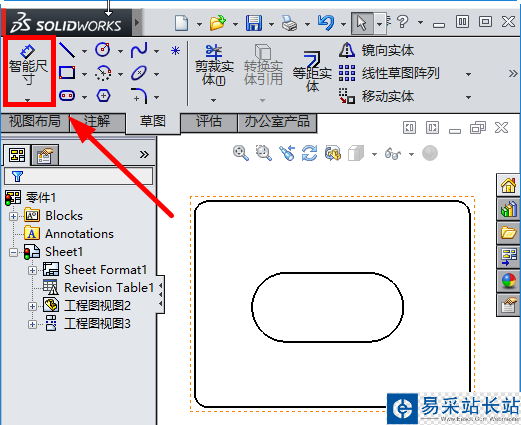

2、点击智能尺寸，如图

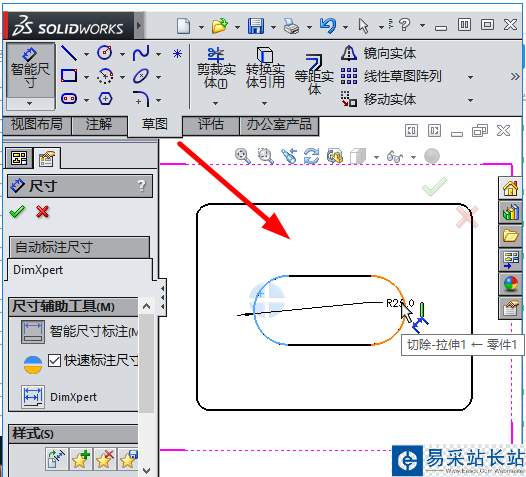

3、点击两个半圆进行标注，如图

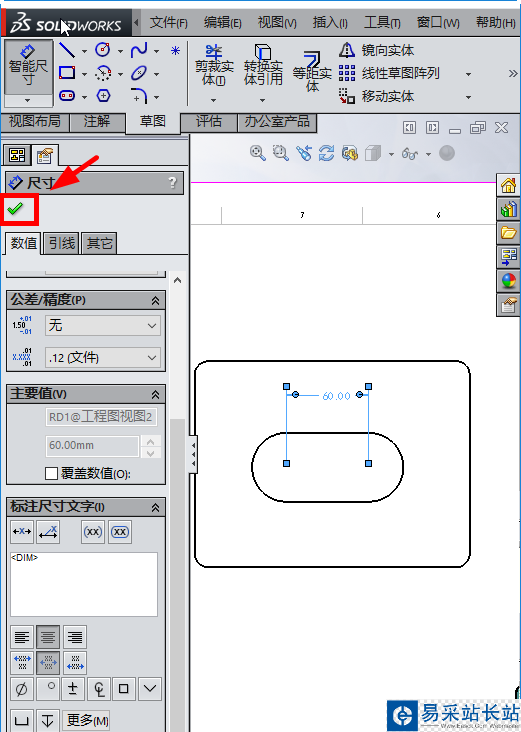

4、标注完成后打钩确定，如图所示

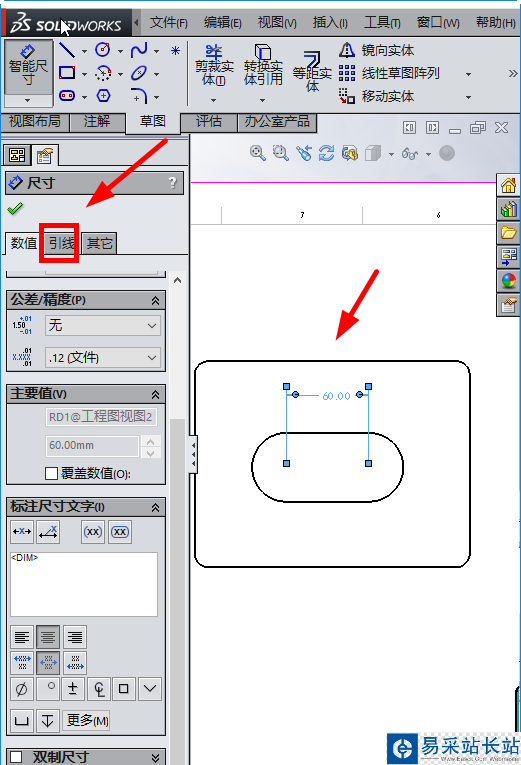

5、再次点击尺寸，弹出尺寸属性，点击引线

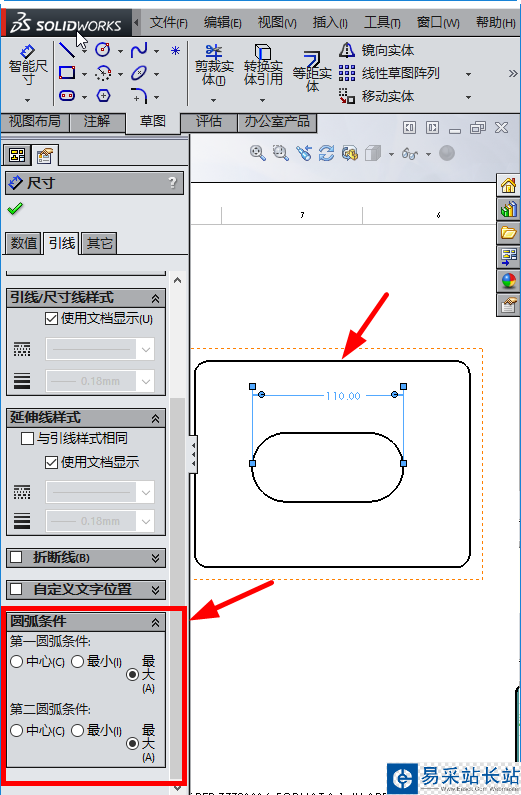

6、在圆弧条件处选择，如图所示

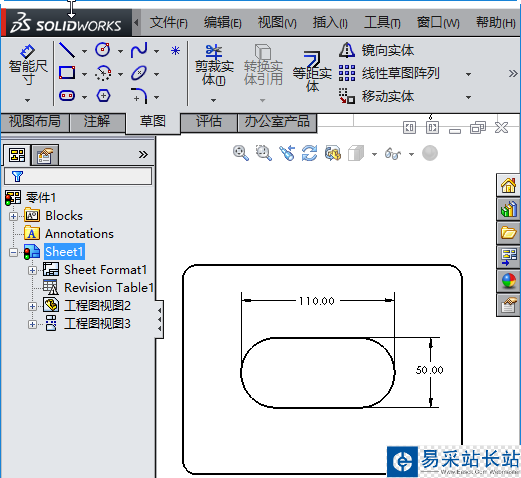

7、如图，槽口尺寸已标注完成。

以上就是solidworks标注槽口的教程，希望大家喜欢，请继续关注错新站长站。
