SolidWorks怎么创建滚子链零件模型?

SolidWorks中想要创建滚子链零件，滚子链由内链板、外链板、销轴、套筒、滚子组成，既然知道组成了，下面我们就来看看详细的绘制方法。

软件名称：SolidWorks 2018 SP3.0 Premium 64位 中文特别版(附破解文件+安装教程) 软件大小：14.3GB更新时间：2018-05-22

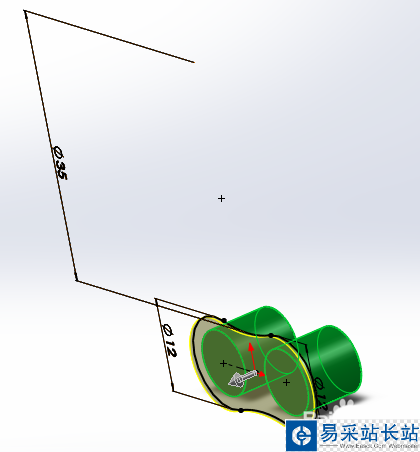

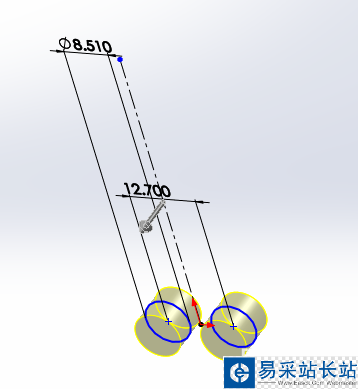

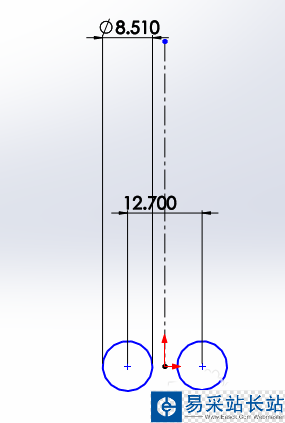

1、直接进入正题！首先在草图上画出两个大小相同的圆，给出必要的尺寸。拉伸得到滚子。

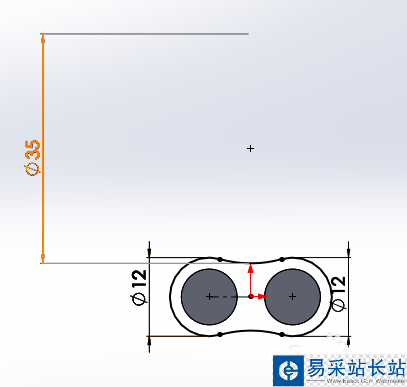

2、在一对滚子所在平面建立草图，绘制出链板的草图，如图所示。然后拉伸得出滚子一侧链板。

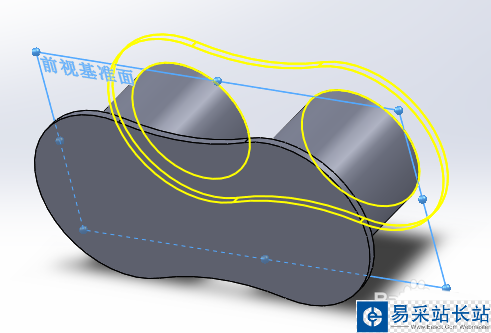

3、使用镜像指令，为滚子另一侧添加链板。

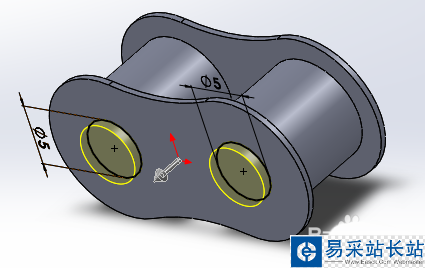

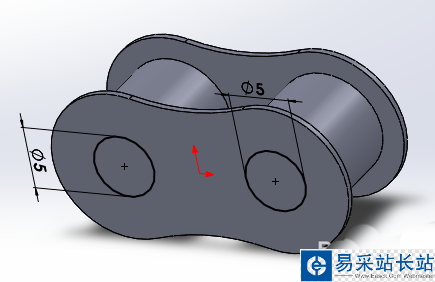

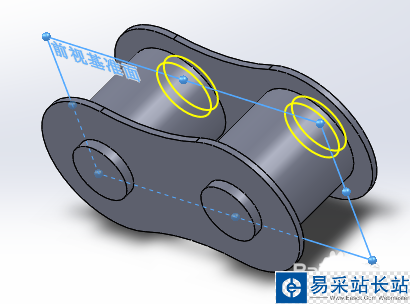

4、为链板添加销轴外型。在链板上画两个圆，拉伸得到销轴外型。然后使用镜像指令得出对称的销轴外型。
