SolidWorks怎么绘制立体的蚊香?

SolidWorks中想要制作立体的蚊香模型，该怎么建模蚊香呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2018 SP1.0 Premium 64位 多语中文特别版(附破解文件+安装教程) 软件大小：13.98GB更新时间：2018-01-11

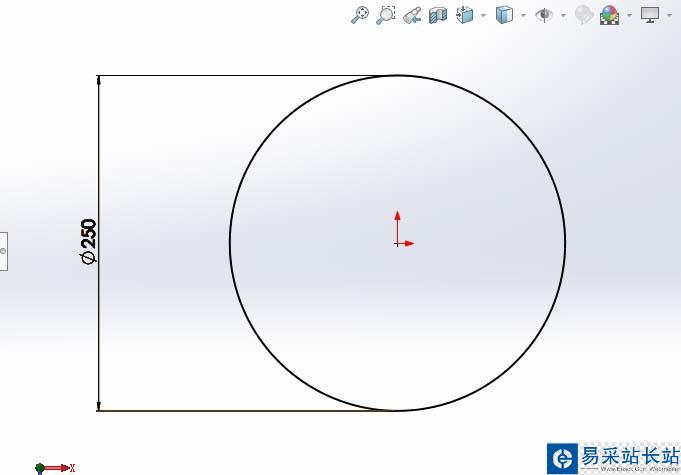

1、绘制如下草图，为后续工作做准备。

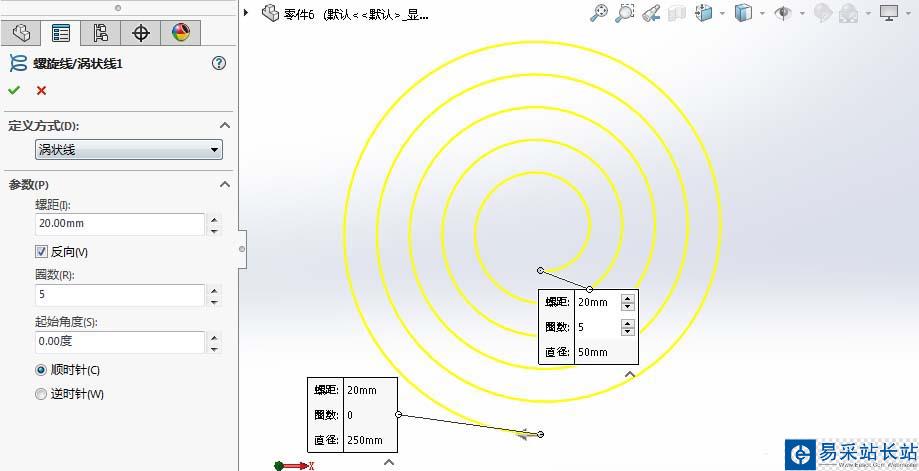

2、使用螺旋线/涡状线命令，通过圆形草图创建涡状线。

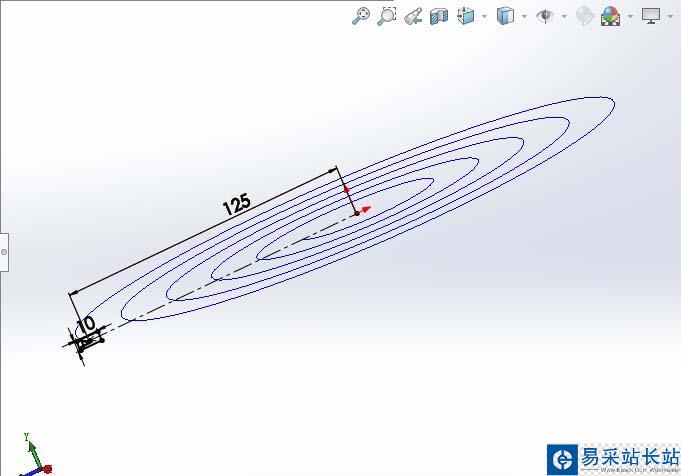

3、在涡状线起点垂直面（右视图）绘制蚊香截面的草图。

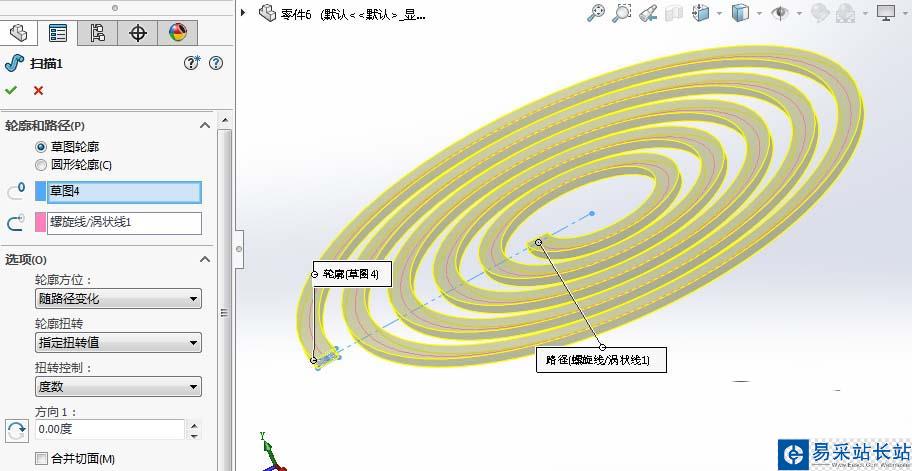

4、使用扫描命令，得到蚊香的基本模型。

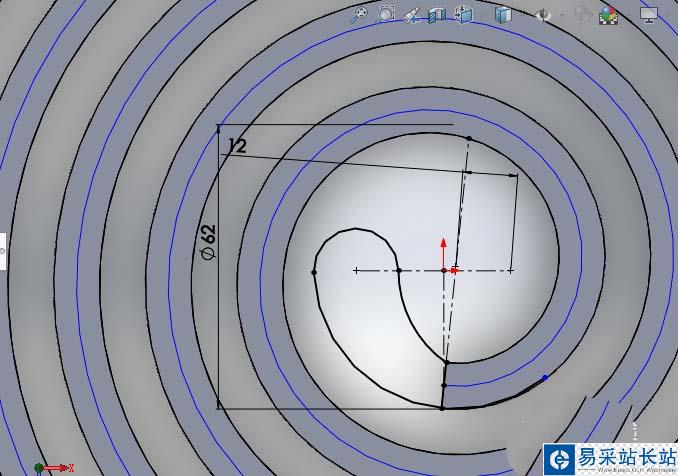

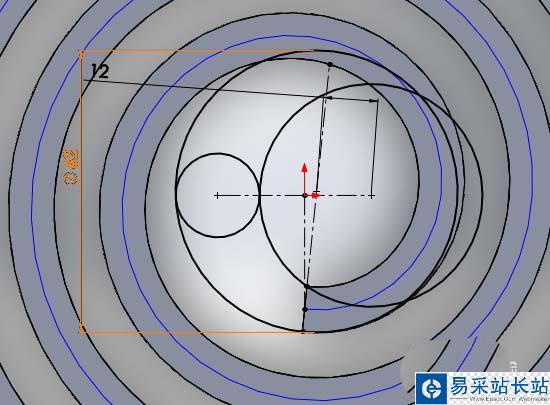

5、在蚊香的俯视平面绘制蚊香头的草图，可以通过内外切圆拼凑的方法使其中有用的轮廓线近似于蚊香头形状，然后裁剪掉其他多余线条。

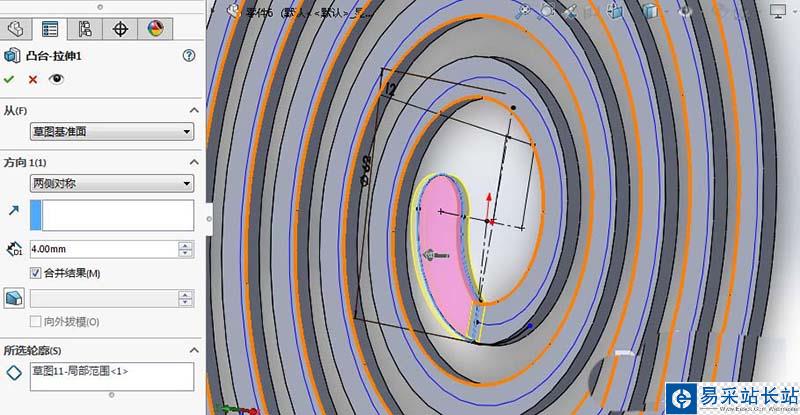

6、使用拉伸凸台命令，得到蚊香头的模型。
