ProE怎么创建单向边界混合曲面?

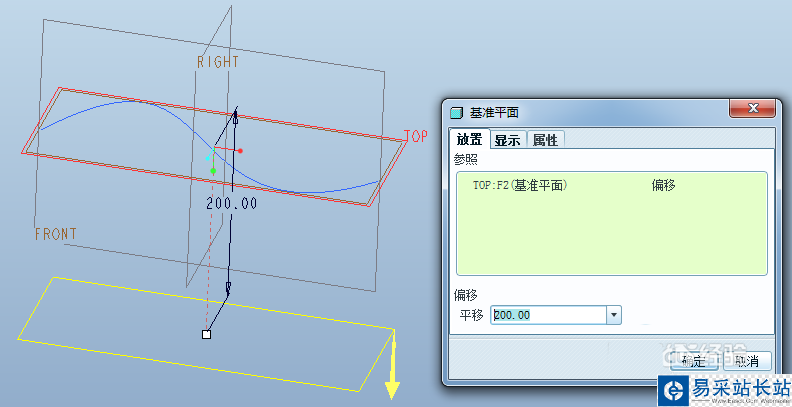

ProE中想要创建边界混合曲面，该怎么创建呢？下面我们就来看看详细教程。

软件名称：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免费安装特别版软件大小：312.2MB更新时间：2014-04-07

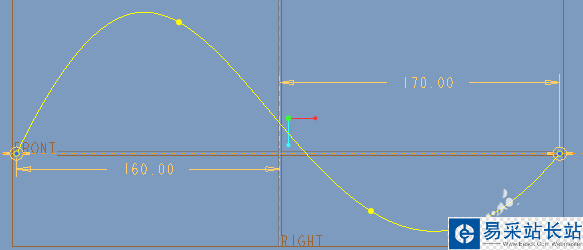

1、新建零件，在TOP面上随意绘制一条曲线，尺寸可参考下图，按√完成草绘。

2、将TOP面平移200创建基准面DTM1。

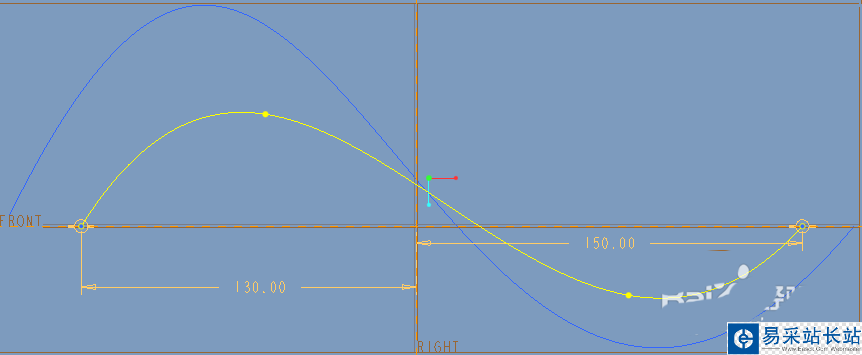

3、在DTM1面上随意绘制一条曲线，尺寸可参考下图，按√完成草绘。

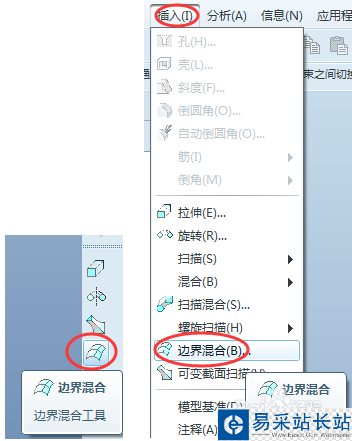

4、点击工具栏里的“边界混合”按钮（下图左），或者依次点击“插入”-“边界混合”（下图右）。

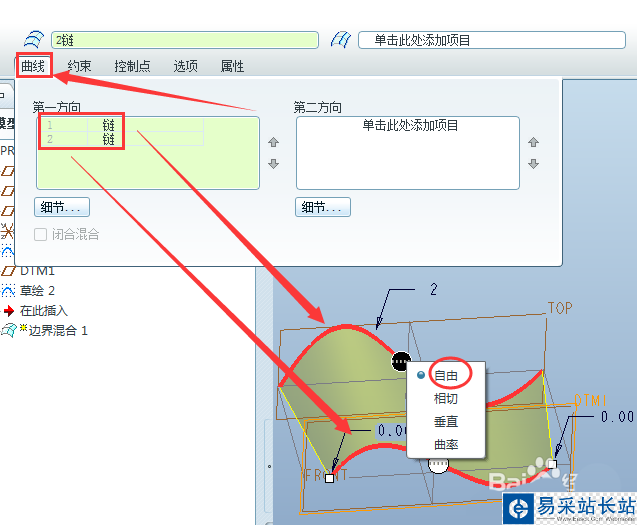

5、系统弹出如下“边界混合”的操控面板，点击“曲线”，按Ctrl拾取两条曲线，点击“约束”或者右键点击曲线上的圆圈，可对曲面的起始和终端进行约束如自由、相切、曲率、垂直等，我们选取默认值自由，其它几种形式大家可以自行尝试。预览效果如下，点击√完成。

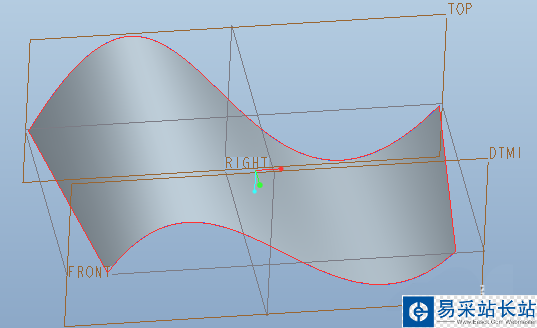

6、最终效果如下。
