体验Photoshop CS4的三维能力

很久很久以前…

sorry，我不是在讲童话故事。我只是说在photoshop的很早期版本有一个3d变换滤镜，后来不知为什么被去掉了。现在看来adobe大概是在韬光养晦，正在策划一场2d跨越3d的革命！

这场革命从cs3就开始了，而如今它已经“占领”了我所有的视觉神经。这里用一个小例子，来体验一下photoshop cs4的三维能力吧。

用户如今不但可以导入maya、3dsmax等生成的3d对象，还可以在photoshop cs4中直接生成三维形状，比如立方体、球体、苏打罐、葡萄酒瓶等。你可以有两种选择，基于平面图像直接转换为带贴图的三维对象；或像我一样，选择主菜单“3d>new shape from layer”来新建一个三维对象，这里我新建了一个帽子形状。

图1: 新建一个帽子的三维对象

在图层面板可以看到新建的三维图层，双击该层textures下的background，我们来编辑帽子的材质。

图2: 图层调板中的三维图层

photoshop会建立一个新的空文件，在该文件中我们置入一张平面图片，大小正好铺满画布。该图的大小和位置将影响最终3d合成的效果。

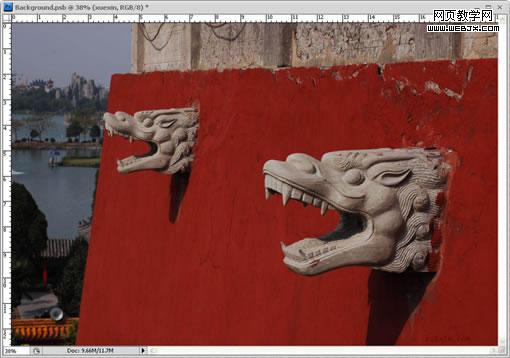

图3: 置入一张平面图片

|||

切换至刚才的3d文件，可以看到平面图片已经合成到三维对象上了。你可以通过工具箱中新增的两组工具来查看该对象，它们分别用于控制三维对象和摄像机机位。

其中控制三维对象的工具分别是旋转、滚动、拖动、滑动和缩放；而控制摄像机的为环绕移动、滚动、平移、步览和变焦。当然你也可以使用屏幕左上角的操纵杆，同样可用来调整3d对象的位置、大小和角度。操纵杆上的三原色的箭头分别代表的x,y,z轴。

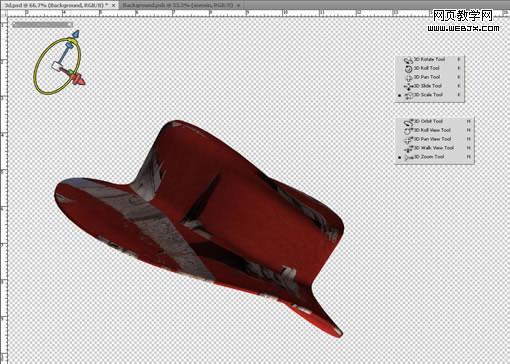

图4: 查看三维对象

您不但可以使用普通图像进行贴图，也可以使用画笔和图章直接在三维对象上绘画，或使用ctrl+e直接把平面图像压入三维对象中，而这里我只是在原材质上输入了一行字来代表。

图5: 在3d材质上输入文字

可以看到该行字已经自动添加到了三维对象上。在主菜单中选择“windows>3d”打开3d面板。该面板可以用来控制、添加、修改场景、材质、网格和灯光，以及显示对象的截面。

您可以通过选中面板左下角的两个按钮，来显示地面和光源的位置以作为参照，也可以添加新的光源。这里我只修改现有光源，在主场景中选择“infinite light 2”，将intensity值增加到“２”，您可以看到，帽子已经被照亮。

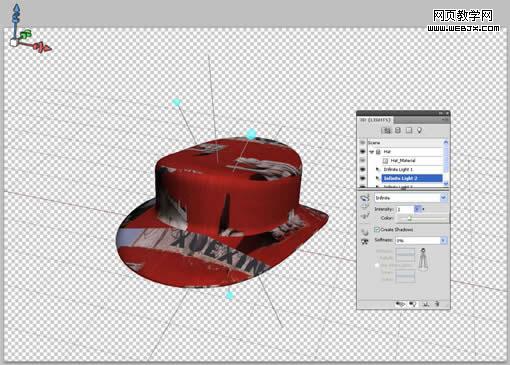

图6: 新建一个帽子的三维对象

|||

打开动画调板，在该面板展开当前的三维层“background”左侧的小三角，你可以看到该层的众多属性，特别是下面关于3d的属性，我们点选“3d camera position”前的“小表”，移动指针并创建三个关键帧（菱形）。通过操纵杆修改关键帧处摄像机的位置，这样一段儿“三维动画”就完成了。

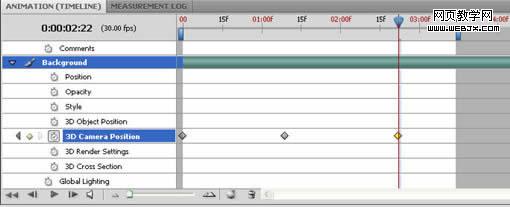

图7: 在时间轴上创建动画

如果需要渲染，可以通过主菜单“3d>render settings”命令进入设置，选择一个已提供的渲染预设，如透明线框，实色轮廓等。然后通过“3d>render for final output”进行渲染。需要提醒的是，如果您的机器配置一般，建议不要尝试。

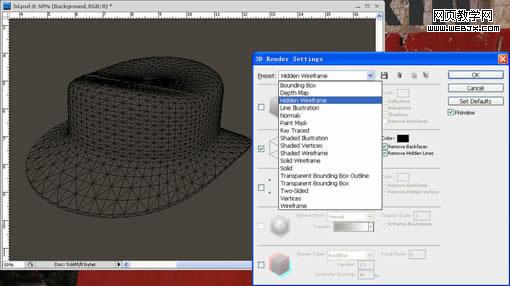

图8: 渲染对话框

执行菜单“file>export>render video”可将这段儿动画输出成视频，你可以考虑输出成quicktime或avi，输出完成后就可以使用普通播放器观看您的三维大作了。

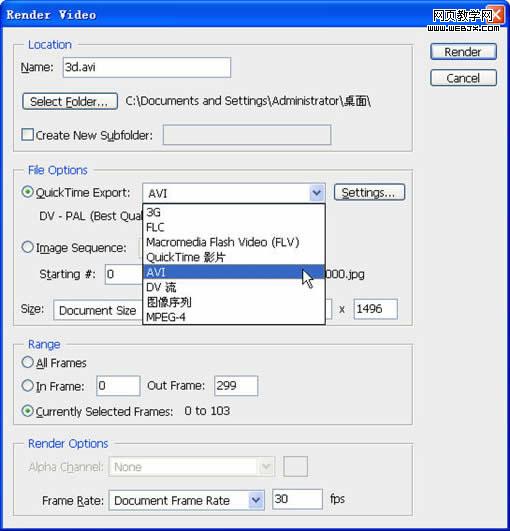

图9: 渲染avi视频

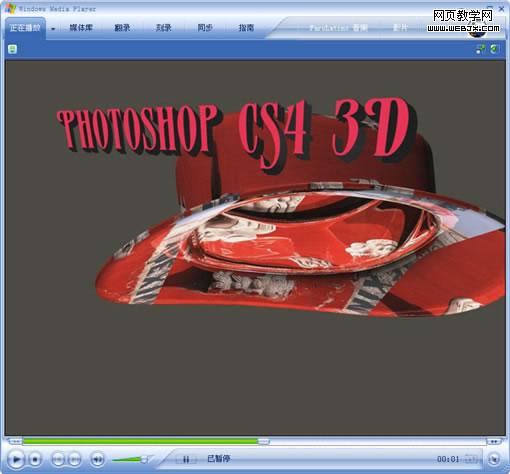

图10:播放完成的视频

因为photoshop cs4英文版刚刚发布，时间比较仓促。笔者对cs4的三维功能也只是了解皮毛，但其强大程度可见一斑。在此愿于各位共同探讨，一起跨越photoshop 3d之门。
