　　一、基本轴控制基板（SRDA-EAXA01A）的更换
　　更换基板时，请务必切断电源。
　　更换顺序
　　1.拆掉连接在基板上的全部电缆。
　　2.拆掉A 螺栓（6 个地方）。
　　3.拆掉EAXA 罩子。
　　4.拆掉固定A 螺栓的6 角立柱（6 个地方）。
　　5.拆掉B 螺栓（8 个地方）。
　　6.从伺服单元里拆掉控制基板。
　　7.按照上述相反顺序，安装上新基板。
　　8.把旋转开关设为与原来基板相同的数值。
　　9.安装EAXA 罩子。
10.安装上拆卸下来的全部电缆。

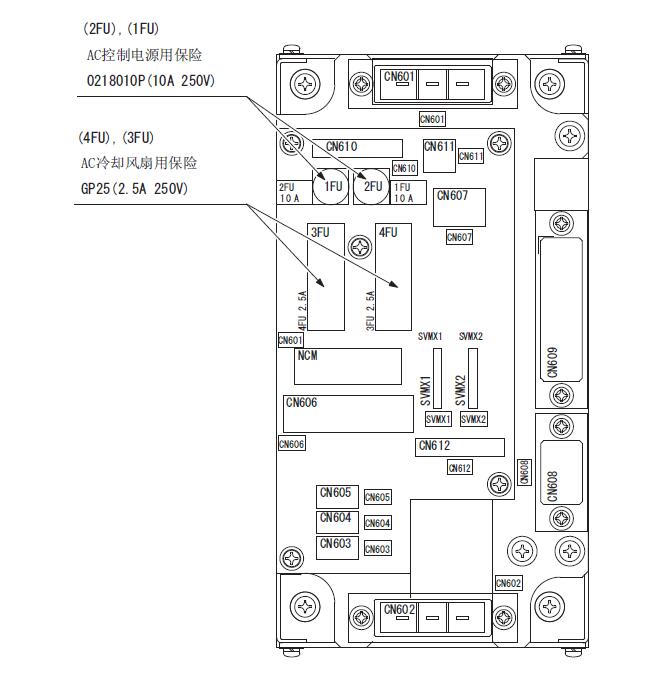

　　二、在电源接通单元（JZRCR-YPU01 □）上安装有保险，如下图所示。

部件编号	保险名	式样
1FU, 2FU	AC 控制电源保险	0218010P 250V, 10A 延时熔丝（LITTEL）
3FU, 4FU	AC 冷却风扇用保险	GP25, 2.5A, 250V （大通信）

　　电源接通单元的更换保险
　　保险断掉后，请更换同样型号的东西（附属品或者备件）

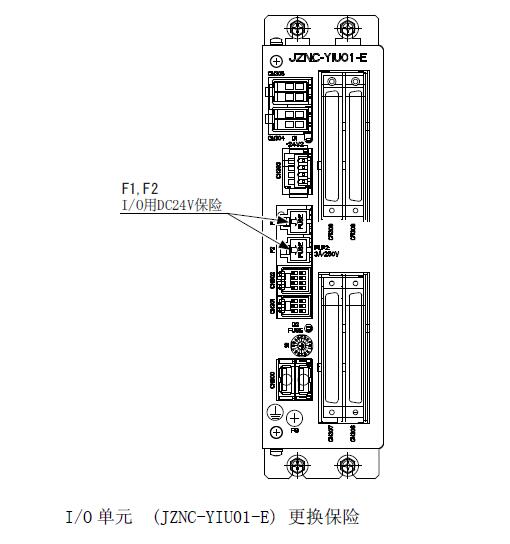

　　三、I/O 单元
　　在I/O 单元里，安装着保险（JZNC-YIU01-E）（如下图）。

部件编号	保险名	式样
F1, F2	I/O 用 DC24V 保险	02173, 15P, 250V, 3.15A, 速断保险(LITTEL)

保险断掉后，请更换同样型号的东西（附属品或者备件）。

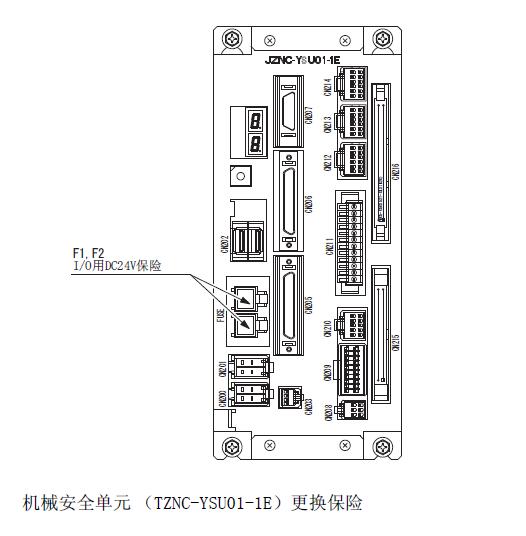

四、机械安全单元
在机械安全单元里安装着保险（JZNC-YSU01-1E）如下图所示。

部件编号	保险名	式样
F1, F2	I/O 用 DC24V 保险	02173, 15P, 250V, 3.15A, 速断保险(LITTEL)

　　保险断掉后，请更换同样型号的东西（附属品或者备件）

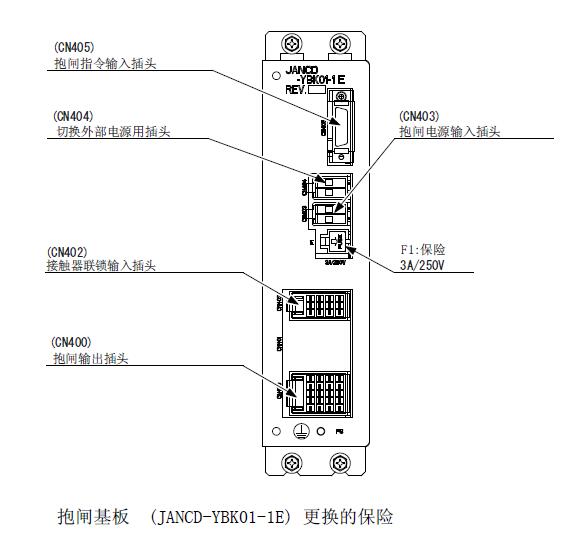

　　五、抱闸基板
　抱闸基板（JANCD-YBK01-1E) 有以下保险。

部件编号	保险名	式样
F1	外部轴用抱闸电源保险	02173, 15P, 250V, 3.15A, (LITTEL)速断保险

　　保险断掉后，请更换同样型号的东西（附属品或者备件）
　　六、柜内基板
　　柜内风扇的更换
　　更换顺序
　　1.打开控制柜门。
　　2.拆掉连接在风扇上的插头线。
　　（拆掉挂在风扇上的地线）
　　3.拆掉固定风扇的2 个地方的螺栓。
　　4.从控制柜里拆掉风扇。
　　5.把新的风扇安装在控制柜上。
　　6.拧紧固定风扇上的2 个地方的螺栓。
　　7.安装上拆下来的全部配线。
　8.关闭控制柜门。
