诊断卡使用方法
一、用户必读;
二、智能型笔记本电脑诊断卡使用方法;
三、智能型四位诊断卡使用方法;
四、智能型并口诊断卡L50使用方法.
一、用户必读:
⑴. 诊断卡也叫PC Analyzer或POST （ Power On Self Test )卡，其工作原理是利用主板中 BIOS 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息,当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。
⑵. 注意分辨“故障代码”与“起始码；起始码是无意义的,只有故障代码才能准确指出故障所在。
⑶. 故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS 确定。
⑷. 未定义的代码表中未能列出。
⑸ 对于不同 BIOS （常用的 AMI 、 Award 、 Phoenix ）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS, 您可查阅您的电脑使用手册，或从主板上的 BIOS 芯片上直接查看，也可以在启动的屏幕中直接看到。
⑹.有少数主板的 PCI 槽只有一部分代码出现，但 ISA 槽则有完整自检代码输出。且目前已发现有极个别原装机主板的 ISA 槽无代码输出，而 PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同 PCI 槽，有的槽有完整代码送出，如 DELL810 主板只有靠近 CPU 的一个 PCI槽有完整代码显示，一直变化到“ 00 ”或“ FF ”，而其它 PCI 槽走到 “ 38 ”后则不继续变化。
⑺. 复位信号所需时间 ISA 与 PCI 不一定同步，故有可能 ISA 开始出代码，但 PCI 的复位灯还未熄，故 PCI 代码停在起始代码上。
⑻. 由于主板品种和结构的多样性及 BIOS POST 代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。
⑼. 根据经验：两位代码的卡用在 P Ⅱ 300 以下的主板中可信，而用在P Ⅱ 300 以上的板中会死机、不走码或出假码，故建议您购买PI0050A智能型四位代码诊断卡，该卡到目前为止，还没有收到过用户的不良反映。

⑽ 十六进制字符表：

⑾ 指示灯功能速查表：
　　PCI&ISA诊断卡信号灯说明：
　　当插在PCI总线槽上时，电源指示灯组为：12V,-12V,3V3,5V；信号指示灯组为：IRDY,FRAME,CLK,RST,RUN当插在ISA总线槽上时，电源指示灯组为：12V,-12V,-5V,5V；信号
指示灯组为：BIOS,OSC,CLK,RST,RUN。
灯名信号名称                         说明
RUN 主板运行若主板能运行指令 ,此灯会闪亮 ,若主板没有运行则不亮。
CLK 总线时钟不论台式电脑的 ISA 、PCI 或笔记本电脑的 MinPCI 只要一块空板（无 CPU 等）接通电源就应常亮 ,否则 CLK 信号坏。
BIOS 基本输入输出当诊断卡插在ISA总线槽上时，主板运行时对 BIOS 有读操作时就闪亮。 (注意：PI0050A-S,PI0050A-SD被插在ISA总线上时，BIOS灯常亮，对 BIOS 有读操作时，灯才熄灭。它的定义与两位诊断卡和PI0050的BIOS信号灯定义相反)
IRDY 主设备准备好当诊断卡插在PCI总线槽上时，有IRDY信号时才闪亮，否则不亮。
OSC 振荡是 ISA 槽的主振信号 ,空板通电则应常亮 , 否则主板的晶体振荡电路不工作 ,而无 OSC 信号。
FRAME 帧周期 PCI 槽或 MiniPCI 槽有循环帧信号时灯才闪亮 ,
RST 复位 RESET 开机或按了 RESET 开关后亮半秒钟熄灭属正常，若不灭常因主板上的复位插针错接到加速开关或错接了短路，或复位电路坏。
12V 电源空板上电即应常亮，否则无此电压或主板有短路。
-12V 电源同上。
5V 电源同上。（ L50 采用高级变色灯。当只接入 USB 口或主机电源插头之一后，灯亮的时候表示主机电源已开。当此灯变色即表示 L50 是带电插入并口中的。）
-5V 电源同上（只有 ISA 槽才有此电压）。
3V3 电源这是台式电脑的 PCI 和笔记本的 MiniPCI 槽特有的 3.3V 电压 , 空板上电即应常亮 , 有些主板的 PCI 槽无 3V3 电压 , 则不亮.


二、智能型笔记本诊断卡使用方法
⑴ 智能型笔记本诊断卡的安装，如图：

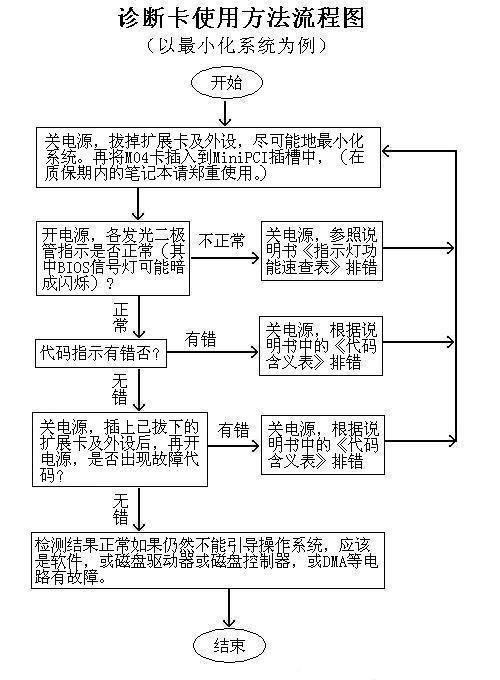

⑵ 智能型笔记本诊断卡使用方法流程图：

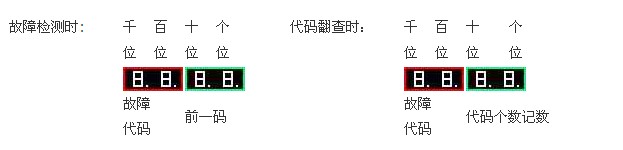

⑶ 智能型笔记本诊断卡M04 A数码管显示定义：
智能型笔记本诊断卡M04 显示四位代码，前两位（即千位和百位）为被测计算机的检测故障代码；后两位（十位和个位）根据不同的操作，显示的代码意义不同。当故障检测时，十位和个位显示的是千百位上故障代码的前一码；当使用代码翻查功能时，十位和个位显示的是千百位上故障代码的个数记数（M04卡总共能记忆48个代码，记数的序数号为00至47）。

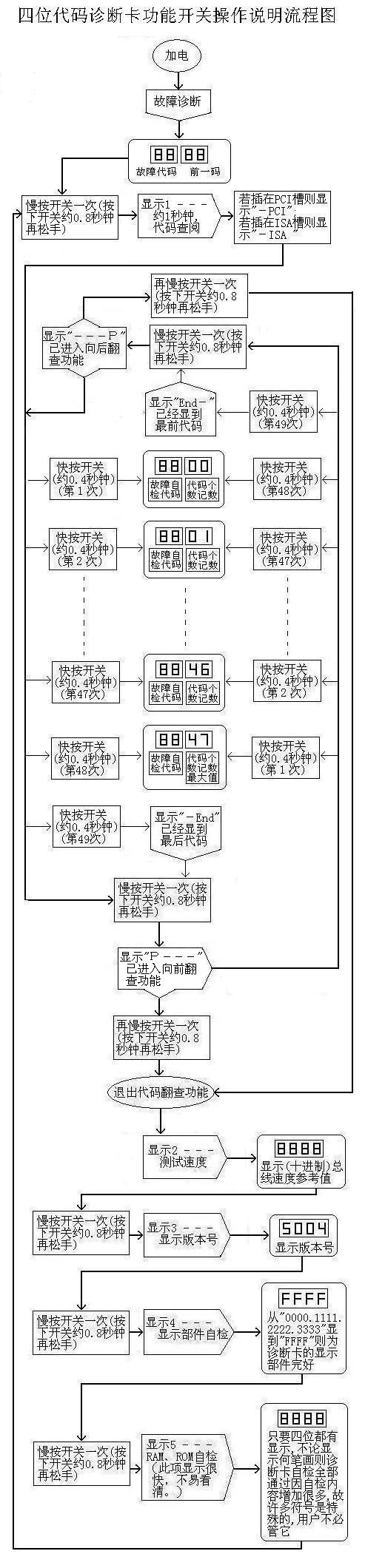

⑷ 智能型笔记本诊断卡M04A功能开关操作说明流程图：

⑸ 智能型笔记本诊断卡M04A文字符号含义表:

文字符号                           说明

进入方法

０－－－
①开机自动进入
②慢按功能操作开关第6次时，又循环返回。显示“0－－－”
主菜单第0种功能提示符，为了不耽误故障代码的显故"0---"显示时间短(不易看见),即很快进入主板故障诊断功能。

１－－－
慢按功能操作开关第１次，显示“１－－－”
主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能。
２－－－
慢按功能操作开关第２次，显示“２－－－”
主菜单第二种功能提示符，显示约半秒钟后将总线速度参考值显示出来,值越大速度越快。
３－－－
慢按功能操作开关第３次，显示“３－－－”
主菜单第三种功能提示符，显示约半秒钟后将本卡的版本号“5004”显示出来。
４－－－
慢按功能操作开关第４次，显示“４－－－”
主菜单第四种功能提示符，显示约半秒钟后开始自检
并显示“0000” 、“1111”...至 “FFFF”
５－－－
慢按功能操作开关第５次，显示“５－－－”
主菜单第五种功能提示符，显示0.1秒(不易看见)即开始自检，只要四位都有显示,不论显示何笔画则诊断卡自检全部通过,因自检内容增加很多,故许多符号是特殊的,用户不必管它。
－P C I
诊断卡确认为被插到MiniPCI槽，并等待您按开关进行代码“向后”翻查。
－－－Ｐ
现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
Ｐ－－－
现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
－E n d
表示当前处在向后翻查代码功能，且已经查到了最后一个（第47个）；按一次“长键”可退出本功能并切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。
E n d－
表示当前处在代码向前翻查功能，且已经查到了最前面的一个（第0个）；此时若按一次“长键”可退出本功能并切换到向后查代码方式，并显示“－－－Ｐ ”，半秒后将第0个代码显示在千百位处，将代码个“00”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。

笔记本电脑MiniPCI总线测速功能说明
　　　　在一块新的笔记本电脑上，使用其功能，可以方便的测试笔记本电脑的MiniPCI总线速度，即测即知；使用其功能，可以在购买笔记本电脑时，起到参考作用；也可使用其功能，将总线速度快的笔记本电脑卖出好价钱。　
将智能型笔记本诊断卡插到笔记本电脑的MiniPCI插槽上，按功能操作开关2次，显示“2－－－”显示总线速度十进制参考值，值越大速度越快。

三、智能型四位诊断卡使用方法:

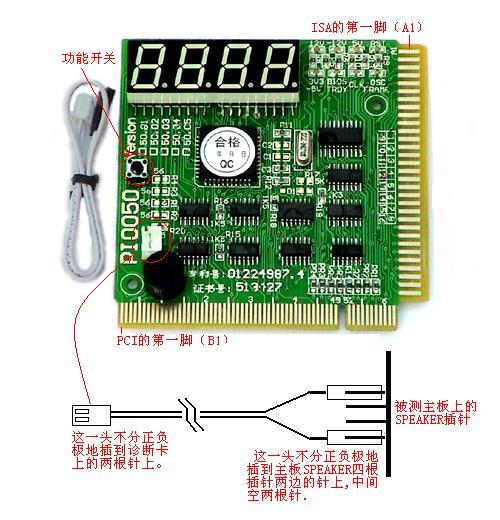

⑴ 智能型四位诊断卡的安装，如图：

PC Analyzer_ Diagnostic Card_ POST Bios Test Card

PC Analyzer_ Diagnostic Card_ POST Bios Test Card

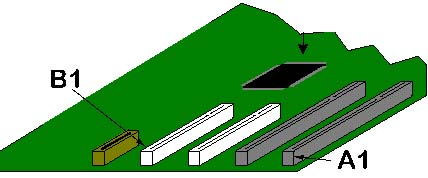

　主板上PCI槽的第一脚（B1）和ISA槽的第一脚在这里（A1）的位置如下图：

⑵ 智能型诊断卡PI0050A使用方法流程图：

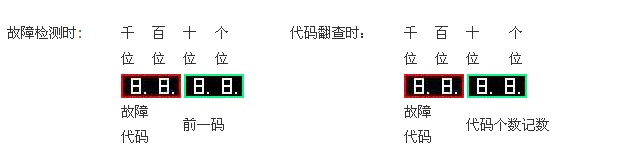

⑶ 智能型诊断卡PI0050A数码管显示定义：

智能型诊断卡 PI0050A 显示四位代码，前两位（即千位和百位）为被测计算机的检测故障代码；后两位（十位和个位）根据不同的操作，显示的代码意义不同。当故障检测时，十位和个位显示
的是千百位上故障代码的前一码；当使用代码翻查功能时，十位和个位显示的是千百位上故障代码的个数记数（PI0050卡总共能记忆48个代码，记数的序数号为00至47）。

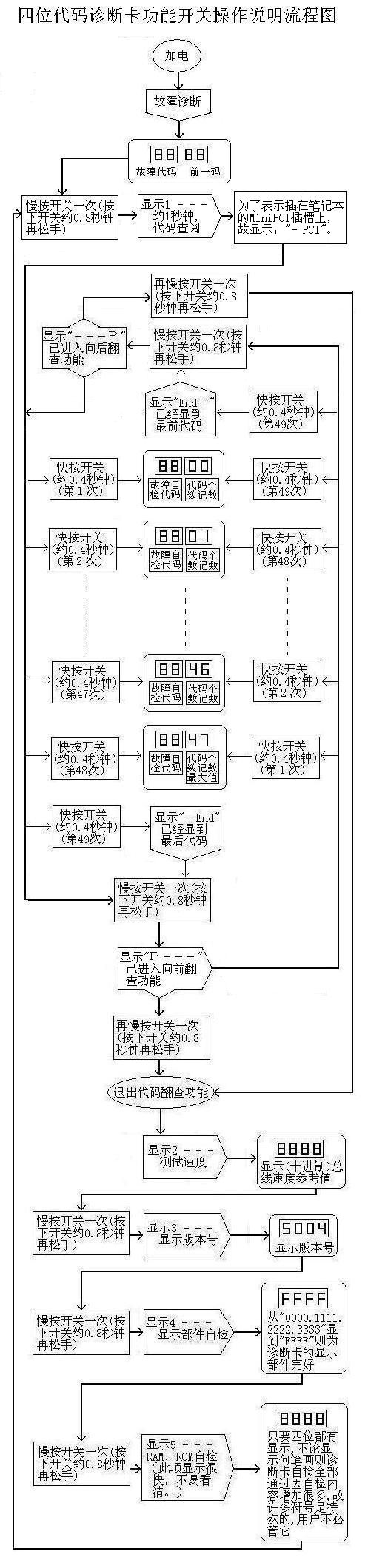

⑷ 智能型诊断卡PI0050Ａ功能开关操作说明流程图：

⑸ 智能型诊断卡PI0050A文字符号含义表:
文字符号说明
进入方法
－－－
①开机自动进入
②慢按功能操作开关第6次时，又循环返回。显示“0－－－”
主菜单第0种功能提示符，为了不耽误故障代码的显示故"0---"显示时间短(不易看
见),即很快进入主板故障诊断功能。

１－－－
慢按功能操作开关第１次，显示“１－－－”
主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能。
２－－－
慢按功能操作开关第２次，显示“２－－－”
主菜单第二种功能提示符，显示约半秒钟后将总线速度参考值显示出来,值越大速度越快。
３－－－
慢按功能操作开关第３次，显示“３－－－”
主菜单第三种功能提示符，显示约半秒钟后将本卡的
版本号“5004”显示出来。
４－－－
慢按功能操作开关第４次，显示“４－－－”
主菜单第四种功能提示符，显示约半秒钟后开始自检
并显示“0000” 、“1111”...至 “FFFF”
５－－－
慢按功能操作开关第５次，显示“５－－－”
主菜单第五种功能提示符，显示0.1秒(不易看见)即开始自检，只要四位都有显示,不论显示何笔画则诊断卡自检全部通过,因自检内容增加很多,故许多符号是特殊的,用户不必管它。
－P C I
诊断卡确认为被插到PCI槽，并等待您按开关进行代码“向后”翻查。
－I S A
诊断卡确认为被插到ISA槽，并等待您按开关进行代码“向后”翻查。
－－－Ｐ
现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
Ｐ－－－
现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
－E n d
表示当前处在向后翻查代码功能，且已经查到了最后一个（第47个）；按一次“长键”可退出本功能并切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。
E n d－
表示当前处在代码向前翻查功能，且已经查到了最前面的一个（第0个）；此时若按一次“长键”可退出本功能并切换到向后查代码方式，并显示“－－－Ｐ”，半秒后将第0个代码显示在千百位处，将代码个“00”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。

主板PIC和ISA总线测速功能说明
　　　　在一块新的主板上，使用其功能，可以方便的测试主板PCI和
　　 ISA总线速度，即测即知；使用其功能，可以在购买主板时，起到
　　参考作用；也可使用其功能，将总线速度快的主板买出好价钱。
　　　　将智能型诊断卡 PI0050A 插到主板ISA或PCI插槽上，按功能操
　　作开关2次，显示“2－－－”显示总线速度十进制参考值，值越大　　速度越快。
注意：
　　当PI0050A-S和PI0050A-SD插在ISA总线槽上时，BIOS信号灯亮
表示此刻主板运行时对 BIOS 无读操作。灭表示此刻主板运行时对 BIOS 有读操作（同两位代码诊断卡和PI0050相反,说明书上BIOS信号灯的定义是按照两位代码诊断卡和PI0050系列说明的。）。闪亮表示主板运行时对 BIOS 无操作的时间很短，有时由于时间太短，人眼根本无法觉察BIOS信号灯闪亮过；同样，有时主板运行时对 BIOS 有读操作的时间很短，由于时间太短，人眼根本无法觉察到 BIOS信号熄灭过。当诊断卡插在PCI总线槽上时， FRAME信号灯亮表示此刻PCI总线槽有循环帧信号，灭表示此刻无循环帧信号。闪亮表示信号持续的时间很短，有时由于时间太短，人眼根本无法觉察到 FRAME信号灯闪亮过；同样，有时由于中途没有信号且时间很短，人眼根本无法觉察到 FRAME信号灯熄灭过。
　　四、智能型并口四位诊断卡使用方法:

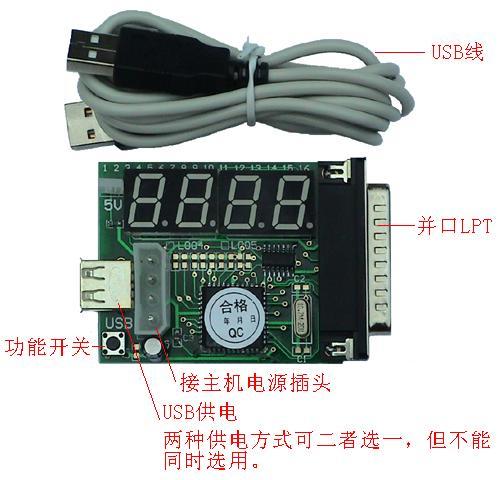

　　 ⑴ 智能型并口四位诊断卡的安装，如图：

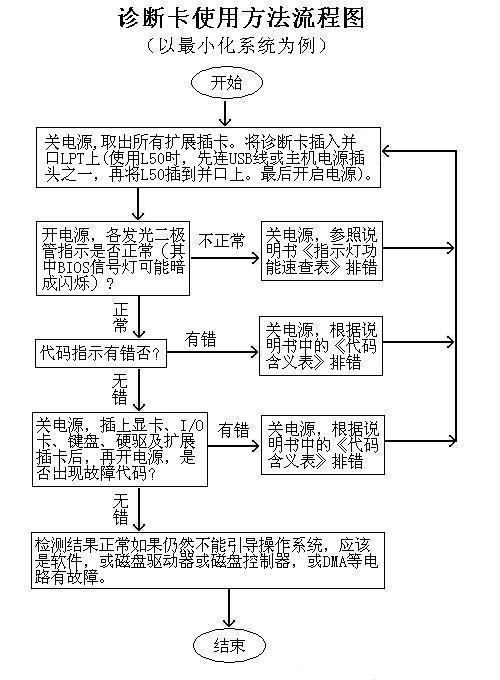

⑵ 智能型并口诊断卡L50使用方法流程图：

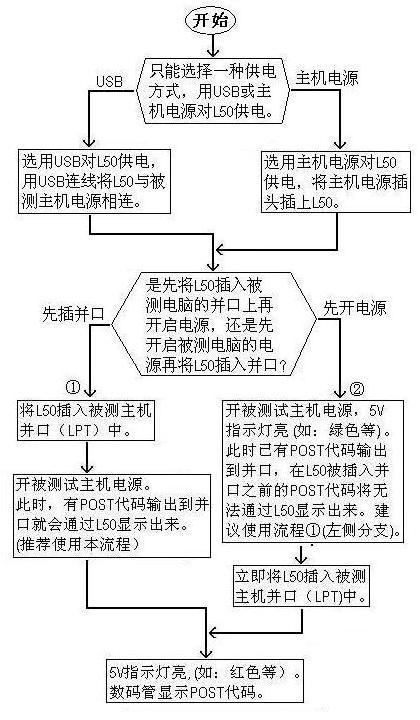

⑶ L50的５Ｖ指示灯说明：

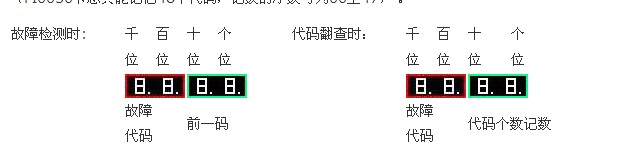

⑷ 智能型并口诊断卡L50 数码管显示定义：

智能型并口诊断卡L50 显示四位代码，前两位（即千位和百位）为被测计算机的检测故障代码；后两位（十位和个位）根据不同的操作，显示的代码意义不同。当故障检测时，十位和个位显示的是千百位上故障代码的前一码；当使用代码翻查功能时，十位和个位显示的是千百位上故障代码的个数记数（PI0050卡总共能记忆48个代码，记数的序数号为00至47）。

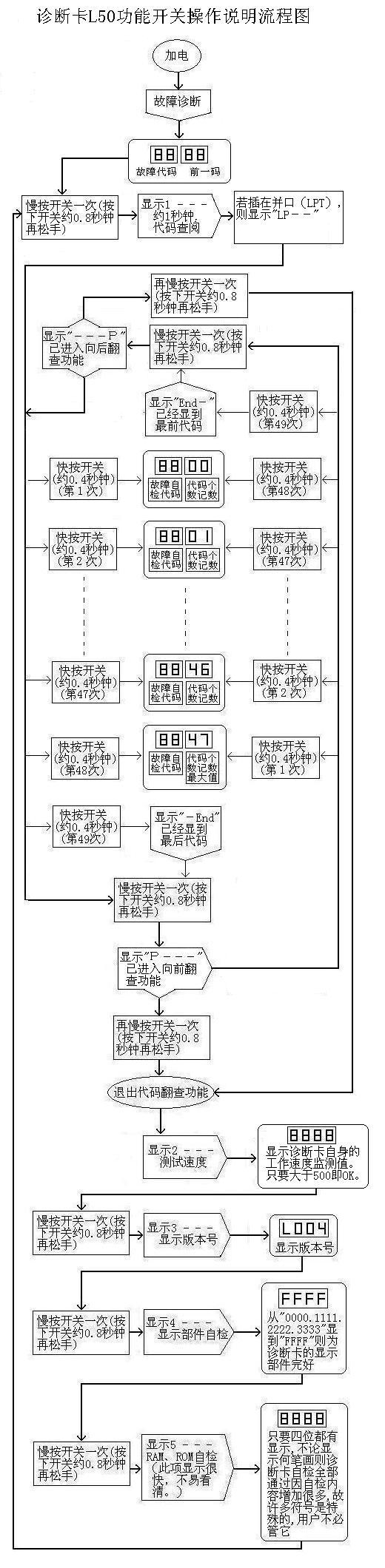

⑸ 智能型并口诊断卡L50 功能开关操作说明流程图：

⑹ 智能型并口诊断卡L50文字符号含义表
文字符号说　　　　　　　明
进入方法
０－－－ ①开机自动进入
②慢按功能操作开关第6次时，又循环返回。显示“0－－－”
主菜单第0种功能提示符，为了不耽误故障代码的显示故"0---"显示时间短(不易看见),即很快进入主板故障诊断功能。

１－－－慢按功能操作开关第１次，显示“１－－－” 主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能。

２－－－慢按功能操作开关第２次，显示“２－－－” 主菜单第二种功能提示符,显示诊断卡自身工作速度监测值。只要大于 0500，即为良好。

３－－－慢按功能操作开关第３次，显示“３－－－” 主菜单第三种功能提示符，显示约半秒钟后将本卡的版本号“L004”显示出来。

４－－－慢按功能操作开关第４次，显示“４－－－” 主菜单第四种功能提示符，显示约半秒钟后开始自检并显示“0000” 、“1111”...至 “FFFF”

５－－－慢按功能操作开关第５次，显示“５－－－” 主菜单第五种功能提示符，显示0.1秒(不易看见)即开始自检，只要四位都有显示,不论显示何笔画则诊断卡自检全部通过,因自检内容增加很多,故许多符号是特殊的,用户不必管它。

LP－－诊断卡确认为被插到并口（ LPT）上，并等待您按开关进行代码“向后”翻查。
－－－Ｐ现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。

Ｐ－－－现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。

－E n d 表示当前处在向后翻查代码功能，且已经查到了最后一个（第47个）；按一次“长键”可退出本功能并切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。

E n d－表示当前处在代码向前翻查功能，且已经查到了最前面的一个（第0个）；此时若按一次“长键”可退出本功能并切换到向后查代码方式，并显示“－－－Ｐ”，半秒后将第0个代码显示在千百位处，将代码个“00”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。
