快速替换故障交换机的详细步骤(图文教程)

2020-10-24 11:29:02

字体：大中小

来源：转载

供稿：网友

首先我们取到交换机后对它进行非业务运行环境下加电。确保新交换机能跟我们的PC电脑正常通信。这里给出了五步走的思路：一是交换机与笔记本的连接；二是配置文件重命名为config.cfg；三是上传config.cfg；四是拆下故障设备；五是安装配置好了的新设备。
一、工具及笔记本设置这里建议交换机在非业务环境进行加电和配置，避免不必要的影响正常业务。这里我们按交换机是无任何配置的交换机设置

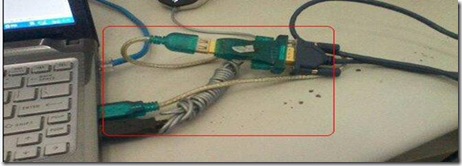

1. 物理连接交换机控制口及网卡交换机通电后，我们把交换机的CONSOLE数据线接到交换机端的CONSOLE口，找根直连网线，把我们的笔记本和交换机连接起来，只要能跟交换机通信就行了。如图

那么另外一端，我们是不是可以接到自己的笔记本上呢，如果没有相同的接口，只好用USB转了哦，记得还要安装usb转串口驱动（网上找就有），这样这条线才能工作的。

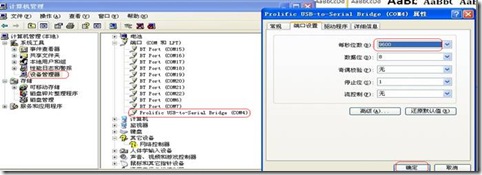

驱动安装好后我们再来设置一下速率，我的电脑右键是不是出来有管理这一选项呀呀，那么我们选择管理，然后呢就选择如图的哦。最后点确定。

这样物理上的连接就完成了，是不是很好玩呢。

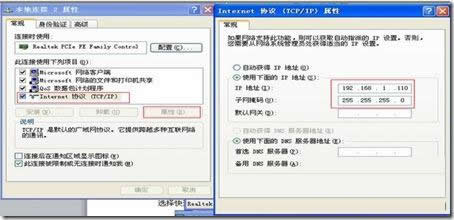

2．笔记本IP设置选中网上邻居右键，然后呢就选中本地连接右键选择属性，这时出来一下本地连接属性对话框，我们按下图设置就行了。

最后记得点确定。把网线记得与交换机的电口相连。

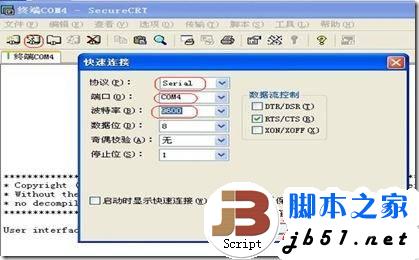

3. 工具secureCRT连接交换机工具secureCRT可以开网上下载汉化破解版，安装好后。打开已经安装好了的secureCRT，点击快速连接项，如下图第二个图标，然后根据下图选择快速连接的协议、端口、波特率，然后点连接，就能连接上交换机了。

4. FTP服务器工具安装 FTP工具我们选择3COM3CDaemon2.0汉化免安装版，打开工具如下图设置，点击FTP服务器后，我们选择

弹出的对话框中我们选择

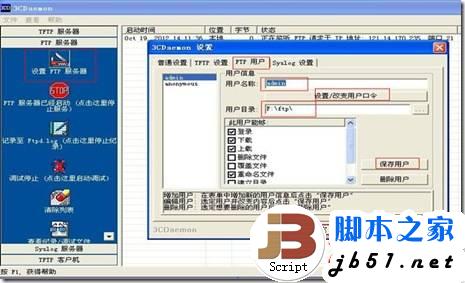

接着设置用户名和密码、用户目录，然后点击保存用户，最后点确定。这样我们的FTP服务器就好了，记得笔记本的IP就是FTP服务器的访问IP。

接下来我们是不是应该连接到交换机设置了呢。
二、交换机端设置刚才我们已经用工具secureCRT采用Serial协议连接到了交换机。搞个回车就会出现<H3C>这就是命令行的管理界面。
1. 设置管理VLAN的IP 为了方便设置，我们这里用默认的VLAN 1 作为管理VLAN。交换机默认管理VLAN是VLAN 1。注：红色字体为需手动输入。进入管理VLAN 1 [H3C]interface Vlan-interface 1 设置管理IP为192.168.1.101 [H3C-Vlan-interface1]ip add 192.168.1.101 255.255.255.0 因为默认所有端口属于VLAN 1 所以剩下的我们就不用改了。这时我们在笔记本上PING下交换机看能通不。

这样就OK了。
2. 保存配置（只有保存配置，我们才能对后续的操作有效）

备注：如果上传了配置无法生效时，这里要重启设备

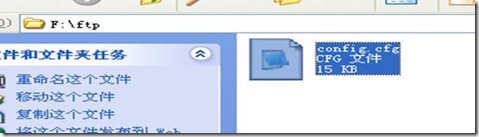

3．笔记本上把交换机完整脚本复制到FTP服务器用户目录下，并重命名为config.cfg

。
4. 连接FTP服务器 <H3C>ftp 192.168.1.110 接着会要求我们输入FTP用户名和密码，这个按我们刚才在3COM3CDaemon2.0汉化免安装版里设置的去输就行了。
5．进入FTP开始把以前备份的配置文件上传到交换机上，这里的文件名必须改成config.cfg 记得后缀名也给补全哦。 [ftp]get config.cfg

6．如果上传正常的话，可以查看到刚才上传的文件与我们FTP目录下的文件大小一致。

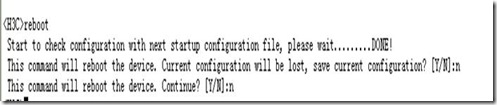

传输完成后我们就要退出FTP [ftp]quit 7．重启设备（这里记得如果有提示是否保存现有配置时，我们选择N）

三、重启设备后进入交换机检查配置是否与原脚本一致。可以用文件对比工具对比。
1．文件对比方法：
2．配置完成后，点

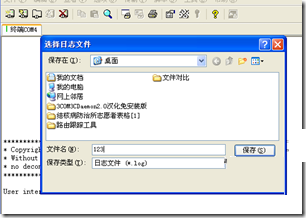

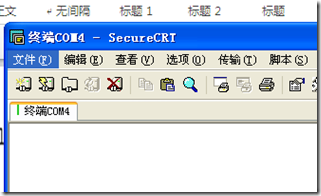

里的文件选项，下拉后点记录会话后出来一个对话框

，选择相应的路径和文件名，然后点保存。
3．在交换机上配置界面输入dis cur后一直按空格键；直到没有内容输出为止。这时我们断开与交换机的控制口的连接。
4．利用文件比对工具，把我们刚才保存的文件（例123）与之前备份的配置脚本进行比对。如无出入即可。
四、接下来我们就可以按照故障交换机的位置、网线、光纤的接入方法给它移植过来了。
1. 我们一定要做好标记或记号，哪根网线、光纤是插哪个端口的。
2．断开故障设备的电源线、地线；
3．拔出故障设备的所有网线及光纤；
4．松开故障设备的固定螺丝，拆下故障设备；
5．把新的设备安装上去，顺序则是跟拆故障设备的相反，先固定螺丝，再接网线、光纤，最后接电源线和地线。千万注意，这第四点的5个步骤要特别小心，不得碰到其他设备的电源线、网线、光纤。避免造成更大的损失！这样我们的故障设备的快递替换就算完成了。
