Radeon VII显卡值不值得买 全球首款7nm游戏显卡Radeon VII首发评测

2020-07-19 18:37:13
字体:
来源:转载
供稿:网友

Radeon VII显卡怎么样?值不值得买?下面小编带来全球首款7nm游戏显卡Radeon VII首发评测,希望对大家有所帮助。

全球首款7nm游戏显卡Radeon VII首发评测:

一、前言:1TB/s带宽达成 全球首款7nm显卡上市

如果不算RX 580/590这样的马甲,在Vega64之后,足足有将近2年的时间AMD都没有再发布新的中高端游戏显卡。而对手在帕斯卡GPU取得巨大成功之后,半年前发布的图灵游戏显卡在GPU领域可以用呼风唤雨来形容。在游戏卡领域, AMD似乎已经走到穷途末路。

对于一家有50年历史的公司来说,GPU是不能被放弃的项目,想要重塑辉煌只有一条路可走,那就是重新研发出可以匹敌图灵GPU的高能耗比GPU构架,事实上AMD也正在这样做,但是这需要时间。

除此之外,还有一条捷径,就是使用更先进的7nm制程工艺来对抗对手的12nm制程工艺的GPU。正好NVIDIA也给了AMD这样的机会,目前NVIDIA还有大量12nm的图灵GPU预备上市,考虑到图灵构架的生命周期,要转型到7nm也不是短时间内的事情。

在对手沉醉于16nm工艺之时,AMD第一块7nm的游戏卡来到了玩家面前,它就是今晚的主角Radeon VII。

Radeon VII是全球第一块7nm制程工艺的游戏显卡,采用了Vega20构架、拥有132亿晶体管、核心面积331mm2,相比Vega6,减少了1/3。

在规格方面,Radeon VII拥有3840个流处理器(屏蔽了4组CU),64个Rops,核心基础频率1400MHz,加速频率1750MHz,峰值频率1800MHz。

回想起Vega64虽然提升核心频率,但是在显存带宽上确不如前辈Fury X。得益于7nm工艺带来的GPU面积大幅度缩小,Radeon VII终于补全了4颗HBM 2显存,除了容量达到了16GB之外,显存带宽也达到了恐怖的1TB/s,远远高于在售的其他所有显卡。

7nm工艺、1800MHz的峰值频率、1TB/s的显存带宽能为Radeon VII带来怎样的变化,让我们通过详尽的测试来告诉你。

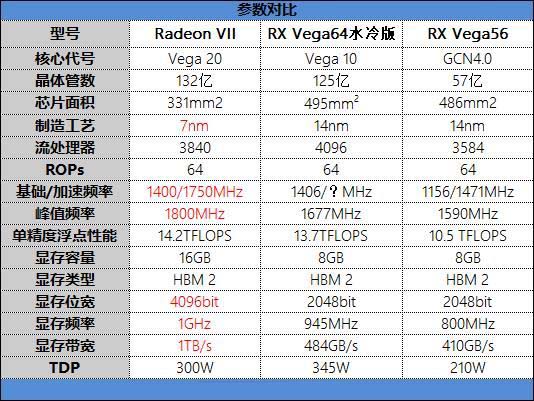

Radeon VII参数如下:
