索泰GTX1080 Ti寒冰至尊显卡详细深度拆解评测

2020-07-19 18:41:13
字体:
来源:转载
供稿:网友

索泰在十周年庆上推出全新的水冷版GTX1080Ti-11GD5X寒冰至尊,是目前市场上1080Ti里面最高端的水冷显卡,令广大玩家心动不已。下面为大家带来了索泰GTX1080Ti-11GD5X寒冰至尊性能评测,以及拆解,希望对大家有帮助!

至GP102核心面世以来,一直以风冷散热器为主力群体的GTX 1080 Ti显卡,因为120亿个晶体管核心带来的性能暴涨,也带来相对不低的运行温度,不少厂商纷纷推出采用水冷散热的GTX 1080 Ti,恰逢索泰诞生十周年他们使出了终极杀手锏——GeForce GTX 1080 Ti寒冰至尊,顾名思义“至尊”代表系列的旗舰定位与豪华用料结合,而“寒冰”充分说明其散热能力优秀,“寒冰至尊”首次出现是在GTX 980 Ti上,它是风冷与一体水冷结合的散热方式,而这款GeForce GTX 1080 Ti寒冰至尊作为第二代产品打破个性,回归原始野性,采用可定制化的分体式水冷散热模块设计,为超频提供最为优秀的降温措施。

外观与细节:流线型透明层

GTX 1080 Ti寒冰至尊赋予其极简的流线型造型,就缔造了其分体式水冷的散热结构,传统风冷的导流罩变成一块覆盖PCB区域的透明亚克力材质顶盖,我们不仅可以看到清晰的内部水道结构,并且上机以后透过亚克力材质,能折射出柔和全覆盖的1680W色RGB灯光,搭配水冷液还能玩出不同的色彩风格。


整卡规格为30 x14.8 x4.35cm,长度基本与三风扇风冷散热显卡相当


镂空与雕刻工艺结合的“ZOTAC”Logo与实至名归的“GEFORCE GTX 1080 Ti”

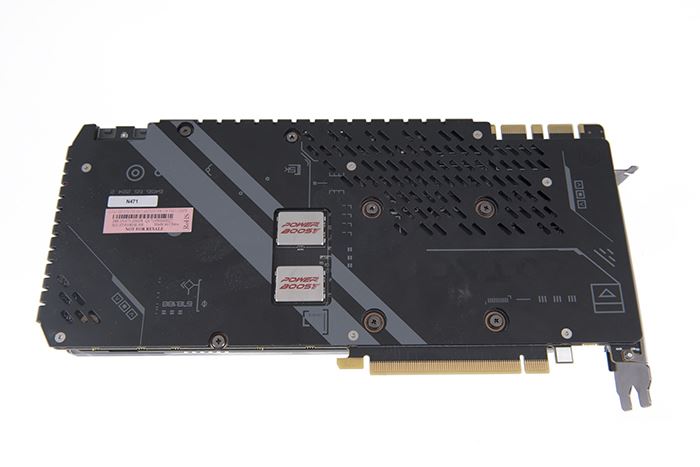

GTX 1080 Ti寒冰至尊配备了一块全覆盖PCB的金属背板,它采用细磨砂材质的黑色表面,“ZOTAC”的Logo却是亮黑这种可显可露的颜色光泽,并且周围都有灰色的线条状、不规则等图形衬托,显得异常低调却又纷华靡丽。值得一赞的是这块金属版本除了可以加固显卡背部、辅助散热的作用以外,可以看到其还延伸至显卡尾端区域,美观性与实用性结合。

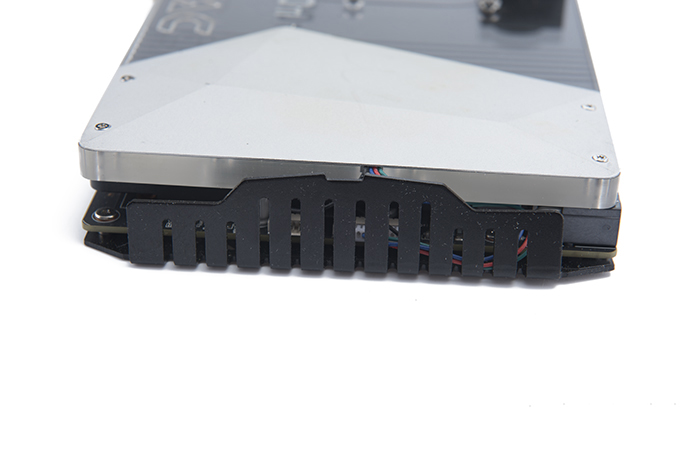

背板也能保护显卡尾端,如果没有护栏线材将会裸露,即不美观又容易受损

与其正面简约但不简单的亚克力材质层相比,GTX 1080 Ti寒冰至尊的背板确实显得非常务实低调,与同款玩家力量至尊系列更是迥然不同,其实这也很好理解,通常使用这种分体式水冷的玩家,其DIY空间也会更大,选择也会更多。

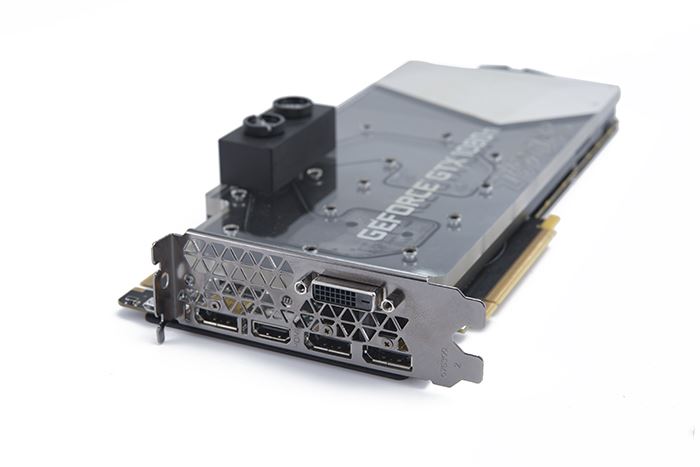

视频接口方面,GTX 1080 Ti寒冰至尊拥有DVI-Dx1、HDMI2.0 x1、DisplayPort1.4 x3三种视频接口,作为处于旗舰级别天梯的显卡,首先聚焦作用的是DisplayPort1.4接口,可以现实多屏连接以及最高8K分辨率的视频输出,其次只有一个HDMI2.0接口是实现单屏最高4K分辨率输出的最多用途,而剩下的DVI-D接口对于该卡而言更多是兼容性全面的实现途径。

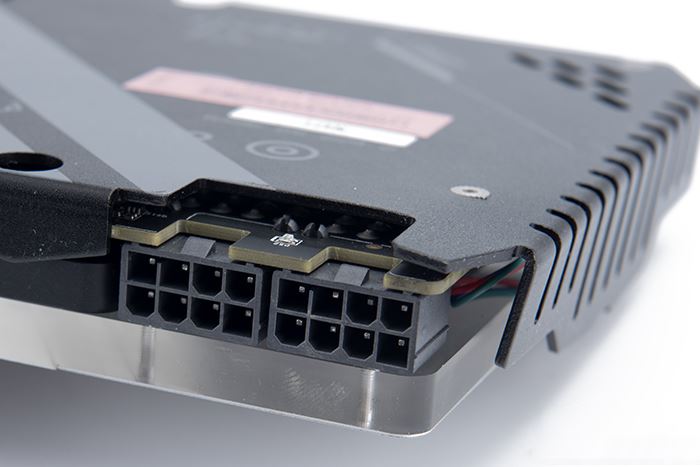

显卡的8+8Pin外接供电接口,采用反转设计更人性化,双8Pin供电接口提供300W电力,算上75W PCIE插槽电力,显卡总计电力可达到375W,相比公版而言提供了更高的超频空间。

散热结构拆解:全覆盖式

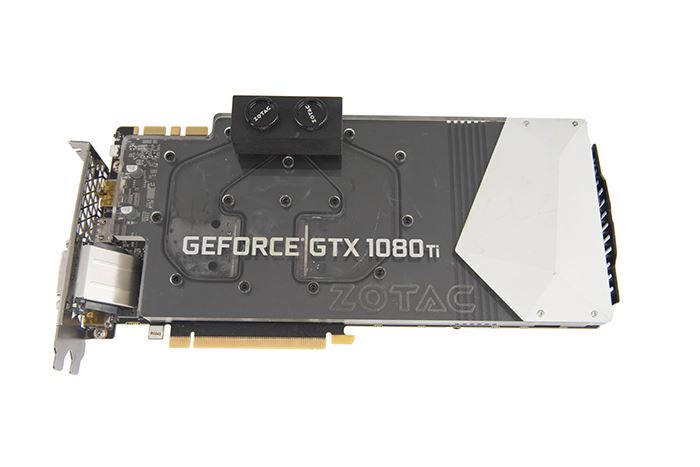

GTX 1080 Ti寒冰至尊采用全金属水冷散热覆盖于整个PCB上,再上一层就是主流的亚克力透明层,水冷液流淌过金属散热板,可以迅速带走核心以及其他部分的热量,并且右侧金属部分隐藏的1680W色LED映射之后,光线均匀打在水道上方成为一条五彩缤纷的“河流”。


层次分明、流线型的散热器

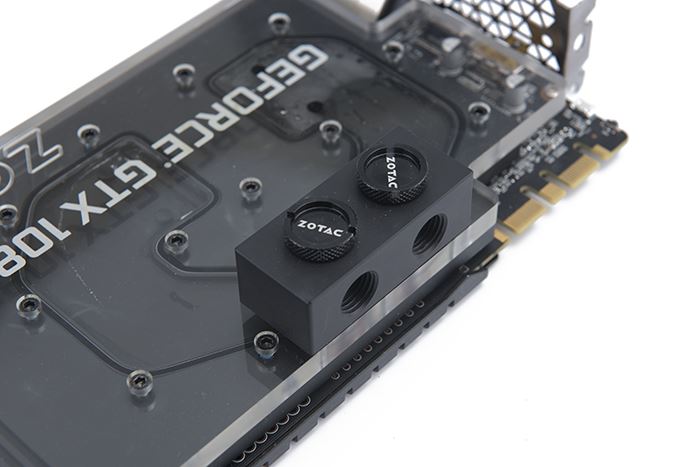

水冷管驳接处,进水与出水口采用顶部和侧部的双面设计,标准的G1/4口径螺纹,玩家可以根据水冷管的走向灵活变动,不过由于驳接处而不是嵌入式设计(突起相当于增加了卡槽厚度),采用双卡以上的配置时会导致显卡之间的距离过近,只能采用单一的驳接方式。

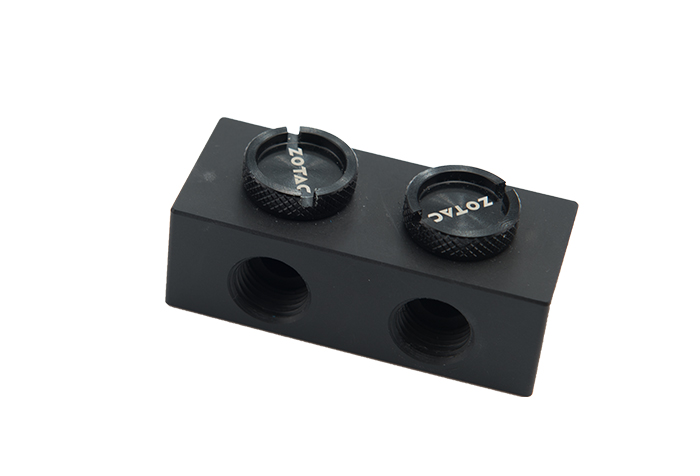

单独拆下的驳接处部分

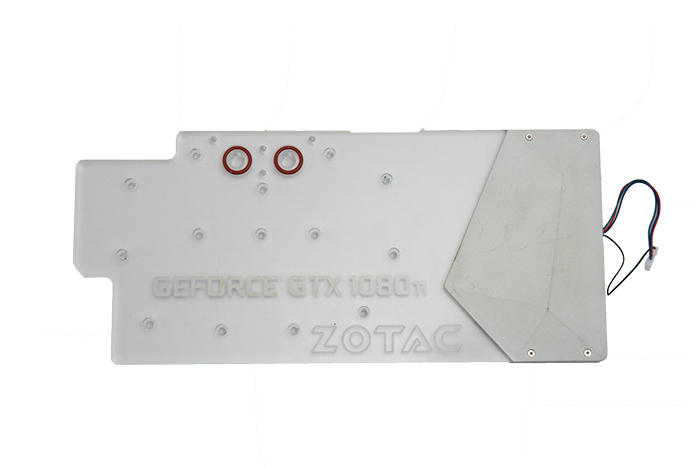

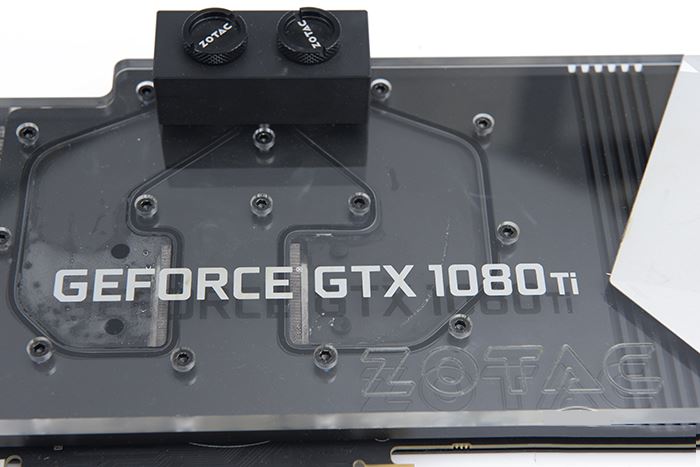

透明的亚克力材质顶盖,水冷管驳接处套有橡胶圈,起到防泄漏冷液的作用

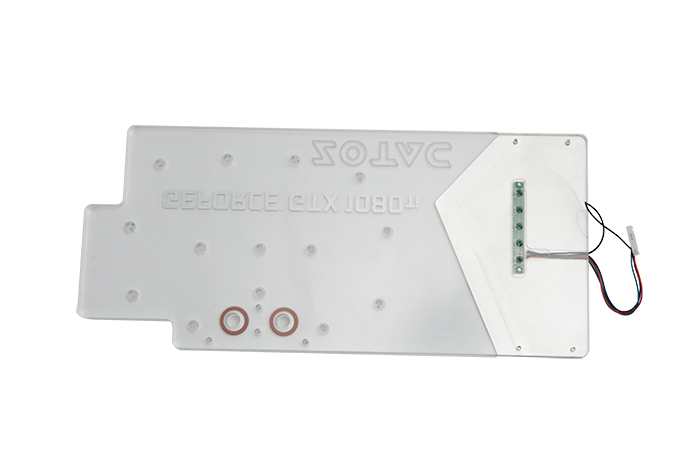

顶盖的背面,全金属部分安装了一个1680万色的灯光PCB面板

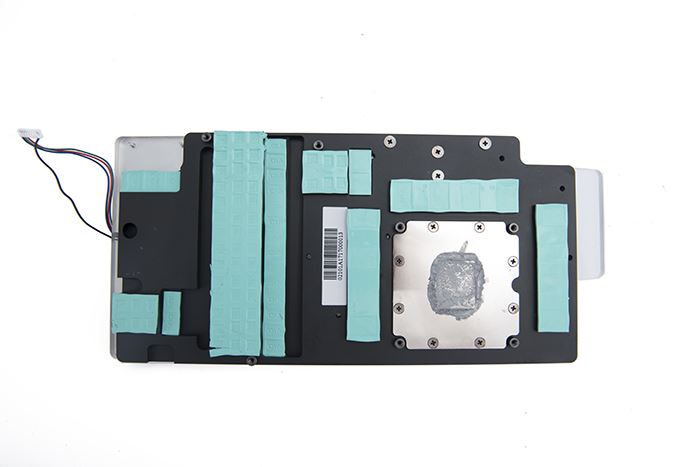

散热模块背面,采用镀镍全铜底设计,镜面打磨平整,可以与GPU核心部分充分接触,PCB其余VRM显存、供电部分也有对应的大面积导热垫来辅助带走热量。

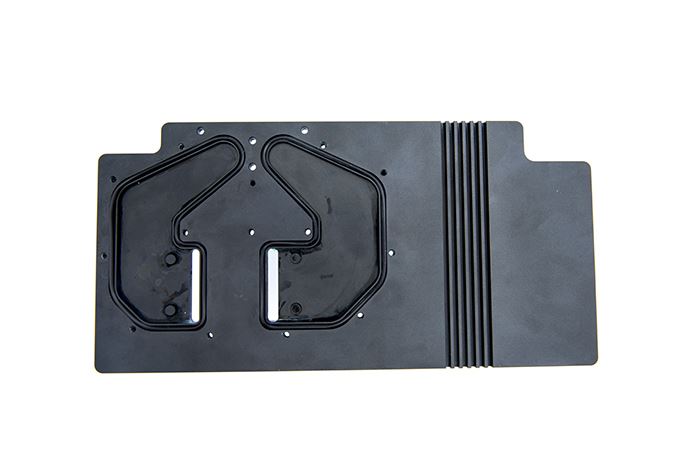

整个水道部分,水流方向汇成一个箭头指向标志,通过中间的下沉式结构把水流引入全铜底,因此这部分的水阻力相对较高,水道上端部分就是黑色的密封橡胶圈,如要拆解安装时需要确保橡胶圈正确安装并固定,否则很容易酿成漏水惨剧。

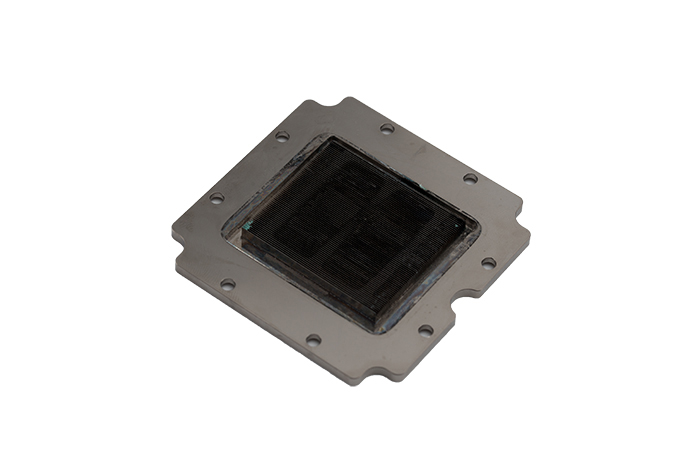

与GPU核心部分接触的微水道鳍片(因为此卡已经上过一次水,可以看到残留的水冷液),总计72片0.3mm厚度总面积大,可以实现最大化散热效率,迅速带走GPU核心的热量。

PCB用料:16+2相AIO供电

GTX 1080 Ti寒冰至尊采用越肩式巨型PCB设计,更大更宽的空间可以减少PCB长度,灵活利用电路面积,容纳下16+2相豪华阵型供电,能稳定大电流输出,提供给GP102核心更高的超频梯度。

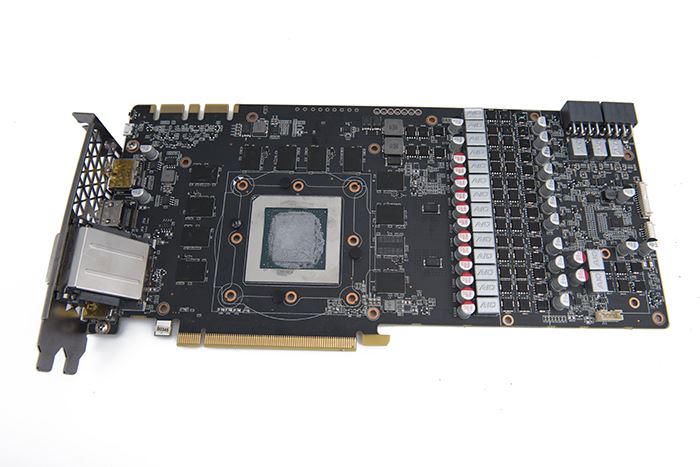

GTX 1080 Ti寒冰至尊PCB

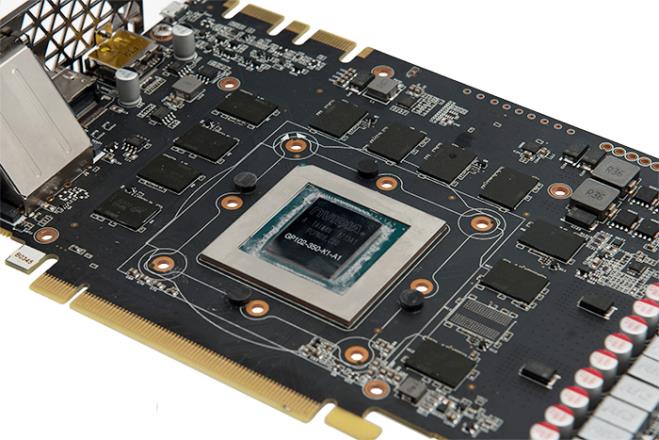

GP102-350-K1-A1核心,周围像众星望月般布满显存颗粒,由11颗GDDR5X组成

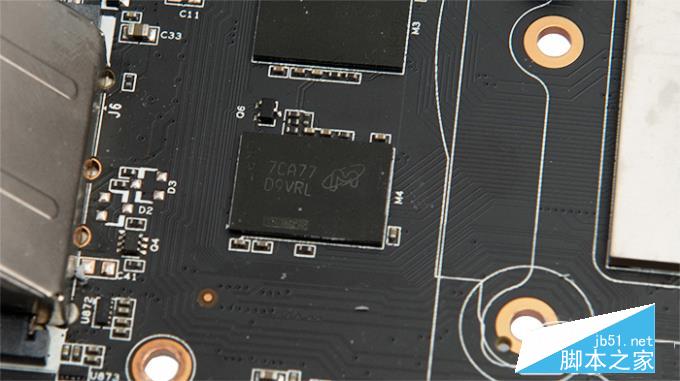

显存颗粒还是来自美光,型号为7CA77-D9VRL,每颗速率可达到8Gbps,总计达到11GB显存

GTX 1080 Ti寒冰至尊采用16+2相供电,达到目前极致堆料非公GTX 1080 Ti的水平线,索泰定制的AIO电感,采用密封层改良型铁素体,大电流经过时避免啸叫现象出现,其中外接电源输入端处还有三颗AIO电感,能够起到滤波的作用。

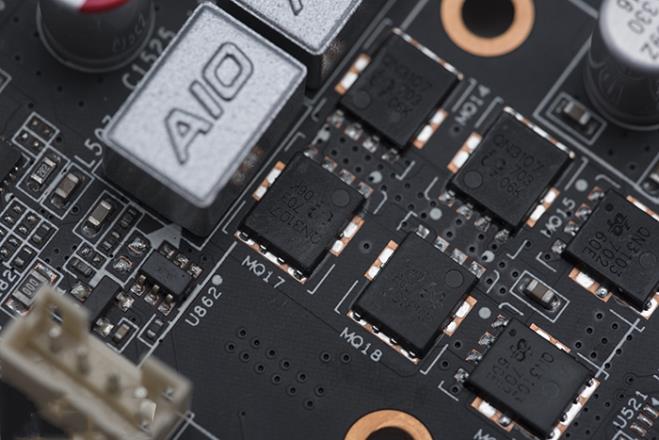

16相AIO电感采用2+1的MOSFET组合,来自台湾UBIQ力祥的QN3107和QN3103

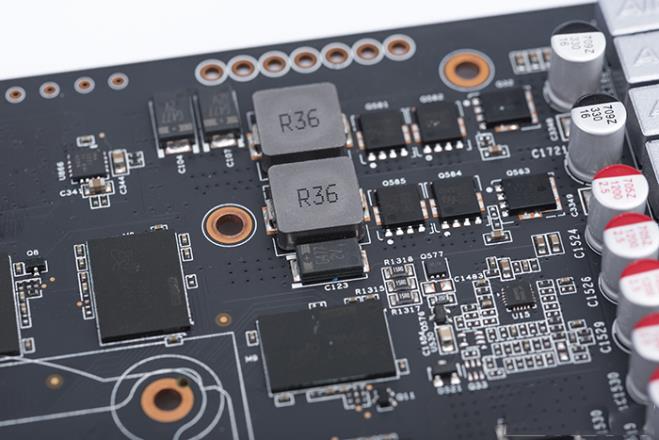

2相R36超薄型封闭式电感,为显存部分服务,采用核心供电相同的方案

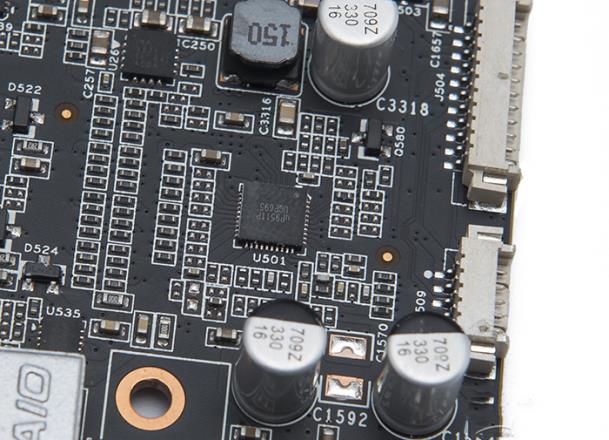

台湾力祥的uP9511P供电主控,最高支持8相PWM控制

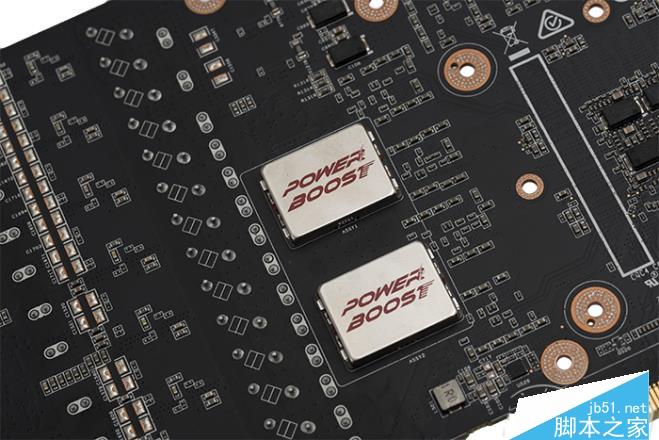

索泰旗舰显卡常见的PowerBoost速能引擎模块,在显卡输出大电流时能够降低纹波保持稳定范围,为超频提供强劲动力与稳定性,而GeForce GTX1080Ti-11GD5X寒冷至尊竟提供了两个Power Boost模块,比玩家力量至尊系列还要豪华,实在令人敬畏。
