盼望着，盼望着，东风来了，非公GTX 1080 Ti的脚步近了。
NVIDIA推出的GTX 1080 Ti显卡卡位仍然赶在了AMD的Vega高端显卡上市之前，接盘GTX 1080 Ti卡位的显卡厂商之中微星的动作不算最快，但绝对是用力最猛的那位，作为DIY领域的老司机，微星这次也是蛮拼的，从风冷到水冷，一口气交出了五款非公版GTX 1080 Ti显卡，下面就详情来看看微星GTX 1080Ti非公版首发测评，希望对大家有帮助！
它就是GTX1080 Ti（配音）
今年2月份NVIDIA推出了基于帕斯卡架构的新一代旗舰级显卡，GTX 1080 Ti。现在距离这款显卡发布已经有一段时间了，但是从市场上的情况来看，目前多数厂家推出的都是采用公版设计的显卡，看来作为帕斯卡架构的顶级产品，各家都花了更多的时间在产品的打磨上。毕竟旗舰产品是代表了厂商最高的技术研发实力的招牌。
显卡与包装

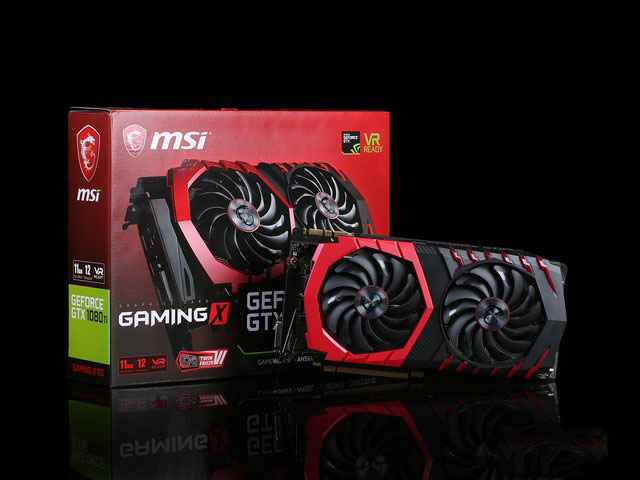

如今非公版GTX 1080Ti终于来了，这次为大家带来的是微星GTX 1080Ti GAMING X。这里说一下为什么是这张卡，我们显卡评测顺序是根据厂商送测显卡的先后顺序决定的，由于微星是目前第一个送到的，所以自然选择了它。这也从侧面反应出微星确实拥有着不俗的设计及研发实力。微星的GAMING X想必玩家朋友们已经非常熟悉了，那么这块新的GAMING X有什么不同呢？

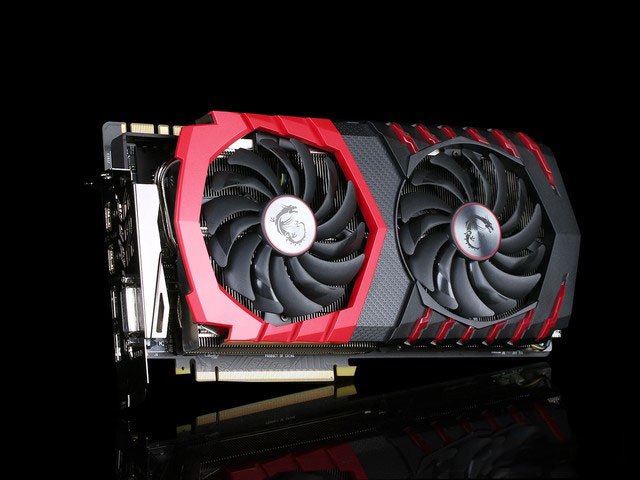

显卡正面

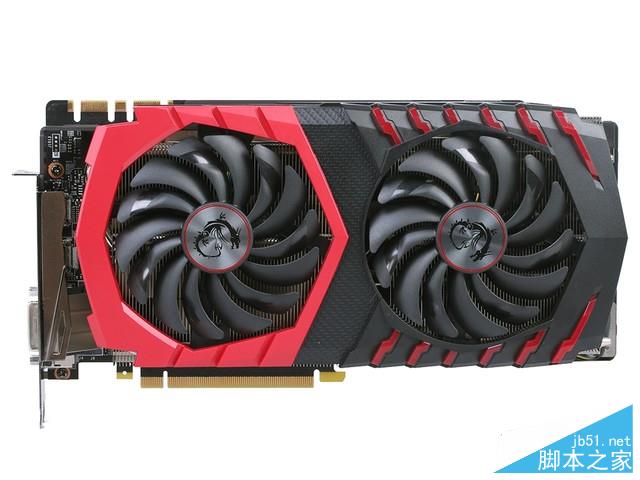

从外观上来看，这款GTX 1080 Ti GAMING X依然沿用；1微星标志性的双风扇设计，正面采用了玩家比较熟悉的红黑相间配色，正面最为突出的就是微星专利的刀锋4风扇，采用引流扇叶和传统扇叶两种不同扇叶相结合的独特设计，能提升气流量，并且比普通风扇更加安静。这个风扇扇叶是非常密集的，在之前我们测试中微星的双风扇确实不比别人的三风扇散热差，那么这次在GTX 1080 Ti这样的高端显卡上能否带来一如既往的良好表现，我们拭目以待。

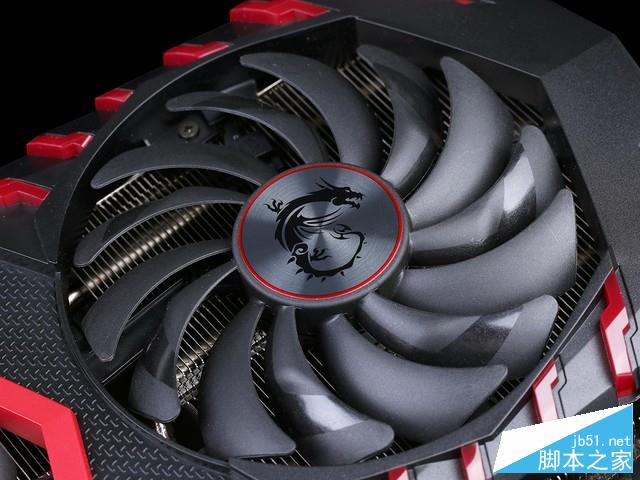

显卡风扇

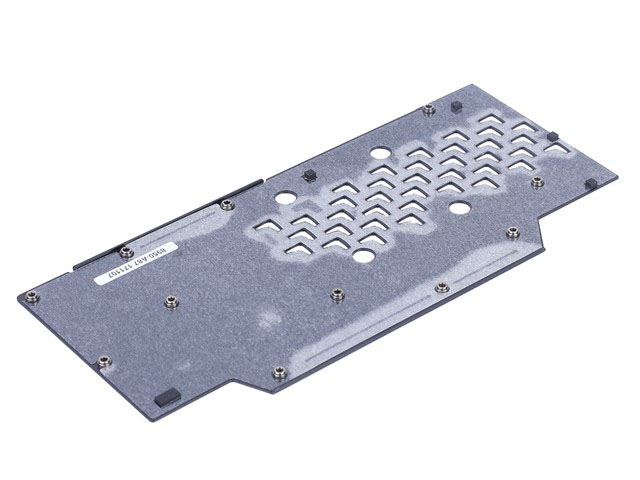

虽然正面与之前的显卡没有什么区别，但是从厚度上可以比较明显的看出GTX 1080 Ti GAMING X使用了更厚的散热鳍片，同时也增加了更多的热管，毕竟GTX 1080 Ti是一个旗舰级的芯片，其发热量相比于其他显卡还是要多不少的。显卡背面照例是微星标志性的轻质黑龙纹背板，能有效保护PCB背面元件，并提升显卡颜值。

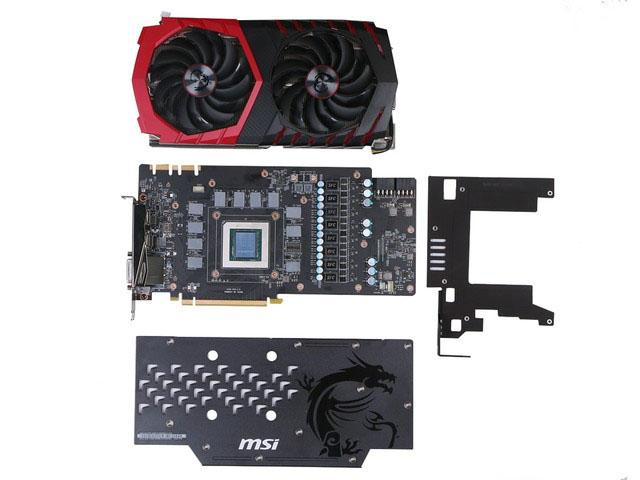

显卡拆解赏析
对于这颗超强的核心，GTX 1080 Ti GAMING X使用了多种方法对其进行降温，对于和GPU直接接触的部分使用纯铜镀镍底座具备更优秀的导热能力，同时将8mm纯铜热管排列成平整的方形和纯铜底座焊接在一起，让热传导效率达到最大化。
显卡正面
在显卡高频运行中，显存颗粒和供电MOSFET也是发热大户，微星在这方面都配备有金属散热片，并且供电MOSFET的散热片直接连接到散热鳍片，能以最高效率把热量传导出去。

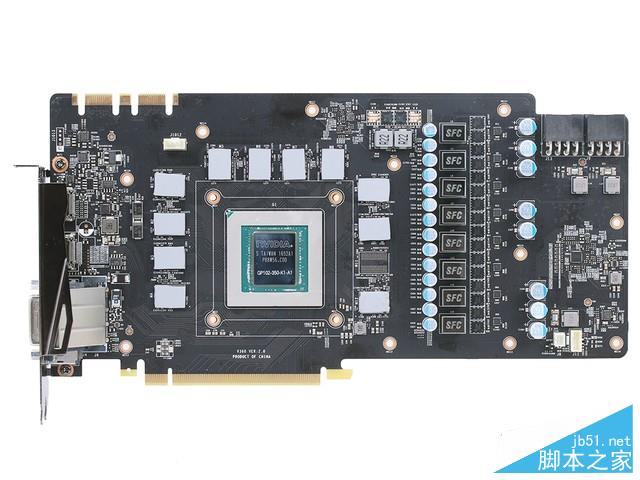

显卡PCB板

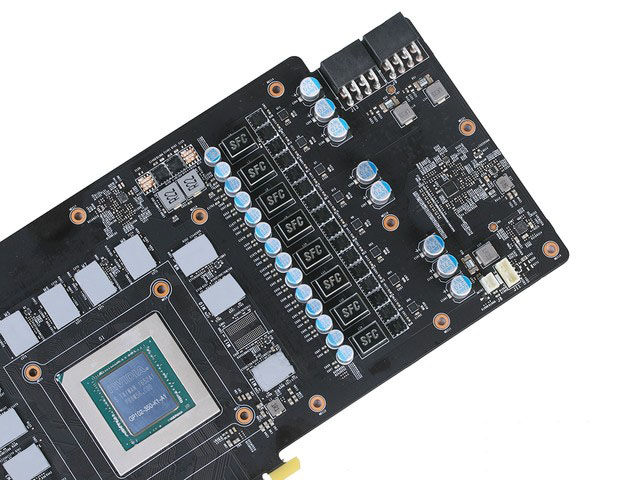

显卡使用非公版PCB设计，第4代军规用料搭配，具备更强的超频潜力。显卡采用双8Pin外接供电，充电充足。
显示核心
微星GTX 1080 Ti GAMING X显卡搭载了16nm制程工艺代号为GP102-350-A1核心，拥有120亿晶体管数量，ROPS数量88，纹理单元224个，流处理器数量为3584，在OC模式下核心频率1569-1683MHz。
显卡背板
显卡采用11GB的显存容量却是极为少见，显存规格DDR5X，显存位宽为352bit，显存频率高达11124MHz，这一次NVIDIA 优化了显存技术，全新的TILED缓存技术，可以使显存带宽速度大大提高，达到11.0Gbps，且发热会大大减小。
显卡拆解图
微星GTX 1080 Ti GAMING X显卡为玩家提供2*DP+2*HDMI+DVI的全接口组合，能够保证兼容目前市面上大部分显示器的同时也能够满足需要多屏幕输出的玩家的需求。此外，双HDMI接口的设计也非常方便那些使用VR的用户接驳VR设备。
测试平台环境一览

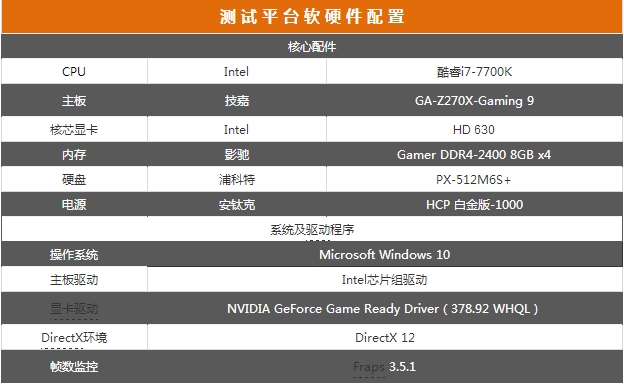

为保证测试能够发挥显卡的最佳性能，本次测试平台采用全新7代酷睿芯——Intel酷睿i7-7700K处理器、技嘉Z270芯片组主板、影驰 Gamer DDR4-2400 8GB 双通道内存、安钛克1000w钛金电源组建而成。详细硬件规格如下表所示:

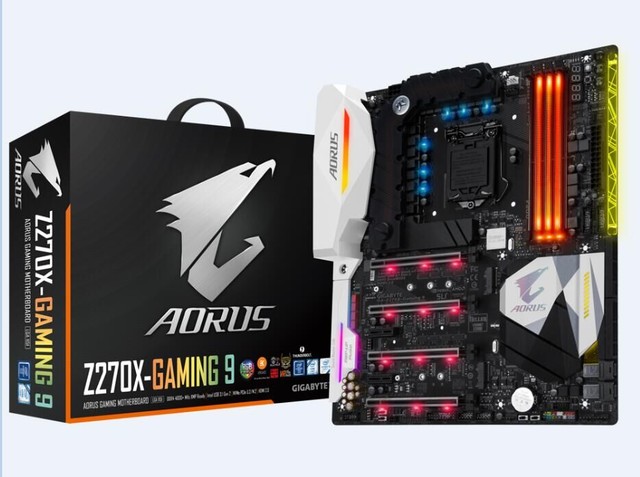

测试用主板：技嘉GA-Z270X-Gaming 9

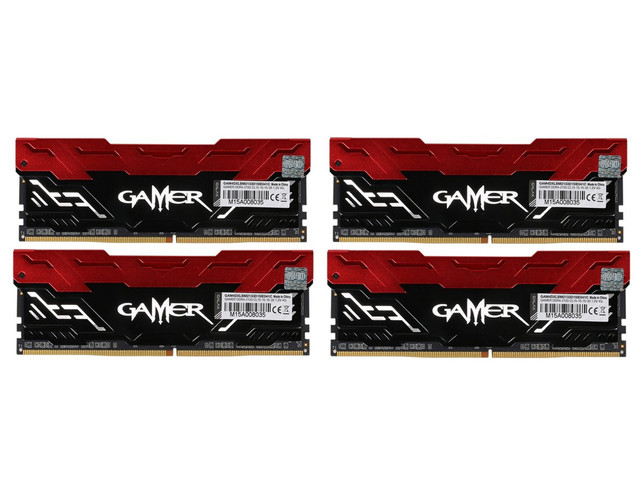

测试用内存：影驰 GAMER DDR4-2400 8GB*4（玩家主场 电竞内存）

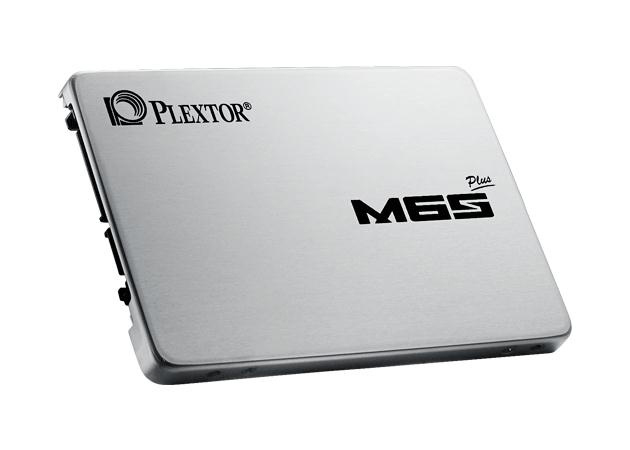

测试用固态硬盘：浦科特 PX-512M6S+
在测试成绩方面，理论性能测试用得分来衡量性能，数值越高越好；游戏性能测试用游戏自带Benchmark及游戏中平均帧数来衡量性能，数值同样越高越好。
