AMD RX 550和GT 1030哪个值得买?AMD Radeon RX 550显卡全面图解评测

2020-07-19 19:11:21
字体:
来源:转载
供稿:网友

  之前为大家带来了Radeon RX 560,其性能与GTX 1050不分伯仲,凭借4GB大显存,综合性价比稍稍高些。该卡是RX 500系列产品中唯一一款还未上市的显卡,而我们此前已经为大家带来了Radeon RX 580等的首测,所以这一次为大家补上RX 500系列中采用全新小核心的显卡——Radeon RX 550的首发测试。下面就详情来看看了解下吧!

完胜1030的诚意之作 Radeon RX 550首测

  其实称首发有点不准确,毕竟这款产品在一个月前就已经开始售卖了,但由于AMD和旗下AIB的推广中心一直在RX 580上,所以我们迟迟没有收到RX 550的送测产品,而AMD方面也始终没有提出首测需求,因此该卡的首测就这么耽搁下来了,一直拖到了今天。不过我们这个首测还是比较有意义的,毕竟全网还没有一份正规的RX 550评测报告,再加上NVIDIA刚刚发布了GT 1030这款对位卡,在这个时候出首测也可谓是恰逢其时。

完胜1030的诚意之作 Radeon RX 550首测
Radeon RX 550产品特性一览

  就目前来看,RX 550的主要任务有两个,一是取代还在使用古老的Cape Verde核心的R7 350,二是阻击老对手刚刚发布的GT 1030。为什么说Cape Verde核心古老?因为该核心最早出现在采用一代GCN架构的HD 7750上,经过几次“小升级”,变成了用在R7 350上的Cape Verde XTL,可谓是一战五年。随着Polaris的发布,AMD终于下定决心让Cape Verde退休,让低端卡也能享受到14nm制程的高能耗比。

完胜1030的诚意之作 Radeon RX 550首测
RX 550是组建4K家庭影院的高性价比之选

  那么RX 550究竟能否力战GT 1030?如果单从流处理器数量和频率上看,谁赢谁输还真不一定,但RX 550最大的优势是有着128-bit的显存位宽,这就使得RX 550的显存带宽是GT 1030的2.3倍,因此从理论上讲,RX 550是强于GT 1030的。此外,从能耗上看,RX 550的TDP为50W,比GT 1030要高出15W,但差距不是很大。综合来看,RX 550从规格上看同GT 1030比还是非常有优势的,NVIDIA似乎没能做到后发制人。

完胜1030的诚意之作 Radeon RX 550首测

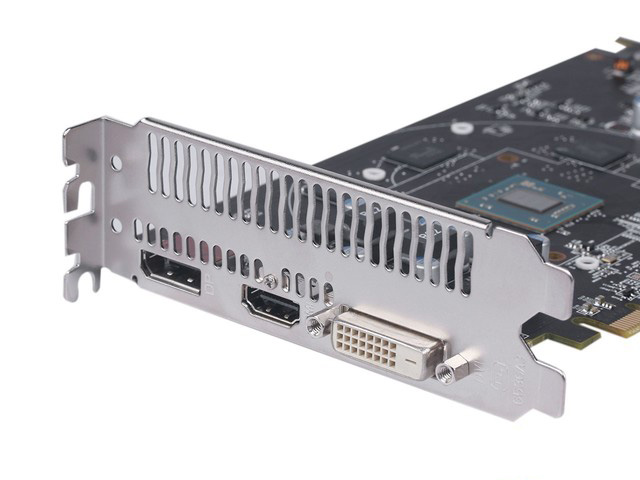

RX 550采用全接口设计

  在开始测试之前我们先说一下参测显卡,为了精确体现RX 550的实力,我选择GT 1030以及R7 350作为主要对比对象,一来看看RX 550是否真的可以胜过GT 1030,二来看看RX 550照比上代R7 350提升有多大。我选用的GT 1030为此前首测的映众 GT 1030 ITX 战神版,该卡的价格同我们测试的迪兰 RX 550 酷能一样为599元。接下来就让我们通过全方位的游戏和软件测试,来看看Polaris家族的最小核心会有怎样的实力。

Polaris 12核心解析

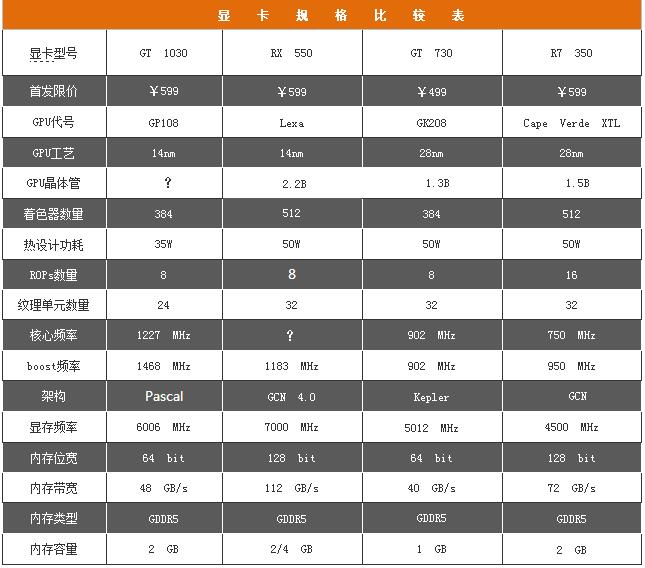

  Radeon RX 550采用14nm FinFET Polaris 12核心,核心面积为101平方毫米,共包含22亿个晶体管。基于GCN 4.0架构的该核心共有512个流处理器,运算单元数量为8个,TMUs总数量为32个,ROPs数量为8个,两个带宽为64bit的双通道显存控制器组成了总量为128bit的显存控制单元,大小为2/4GB。

注:表中售价均为官方首发限价

  我们可以看到,Radeon RX 550的核心频率高达1183MHz,比R7 350高出233MHz,频率有较大幅度的提升。RX 550的显存带宽为112 GB/s,完整支持DirectX 12 API以及异步运算,在DX12中有着更好的表现。RX 550的默认Pixel Fillrate能力达到了19 Gpiexls/S,默认Texture Fillrate能力为38.1 Gtexels/S。

完胜1030的诚意之作 Radeon RX 550首测

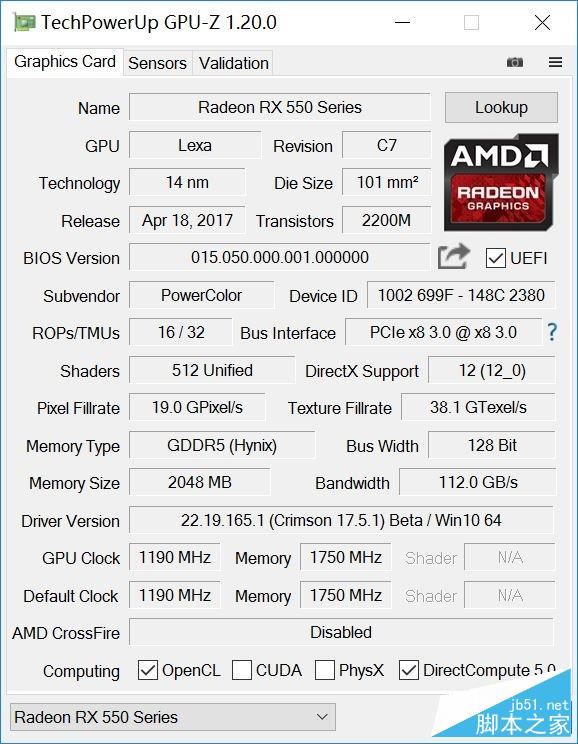

RX 550 GPU-Z截图

  Polaris架构已经问世超过一年了,对于这款大家耳熟能详的架构,我们既往的分析已经足够详尽,所以在这里就不再进行多余的赘述了。

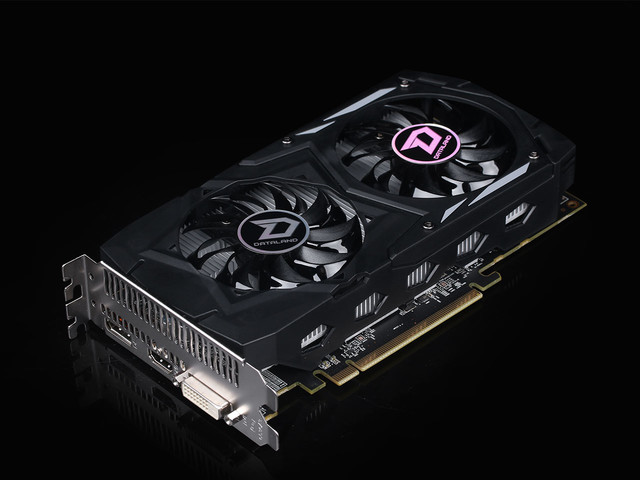

显卡拆解赏析

完胜1030的诚意之作 Radeon RX 550首测

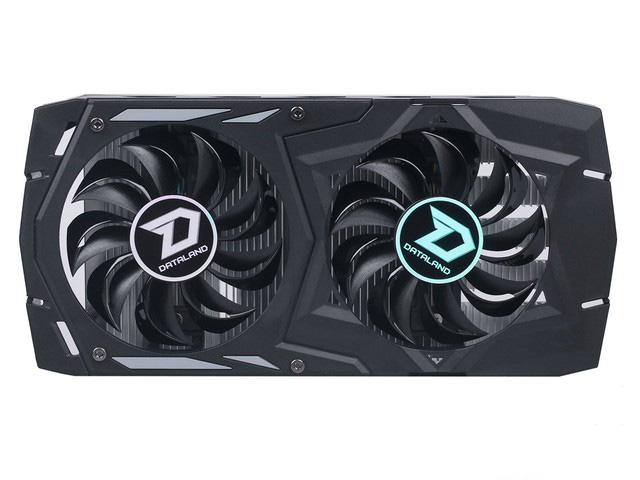

显卡风扇设计

  迪兰 RX 550 酷能 2G采用2枚8cm双子座双叶刀锋风扇,相比上一代刀锋字母扇,进风量更大,噪音更低。风扇采用双滚珠轴承,寿命更长,效能更稳定。此外,风扇支持智能启停技术,在低负载时风扇停转,完全不产生噪音。

完胜1030的诚意之作 Radeon RX 550首测

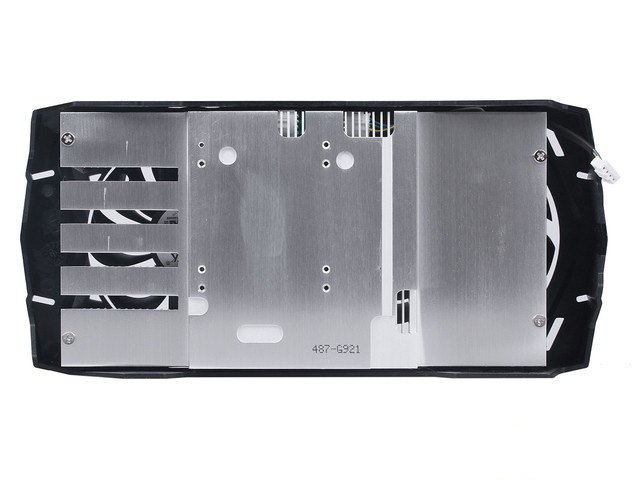

散热器设计

  迪兰 RX 550 酷能 2G采用一整块铝挤散热块,散热块正面有着密集的散热鳍片,散热效果强劲。

完胜1030的诚意之作 Radeon RX 550首测

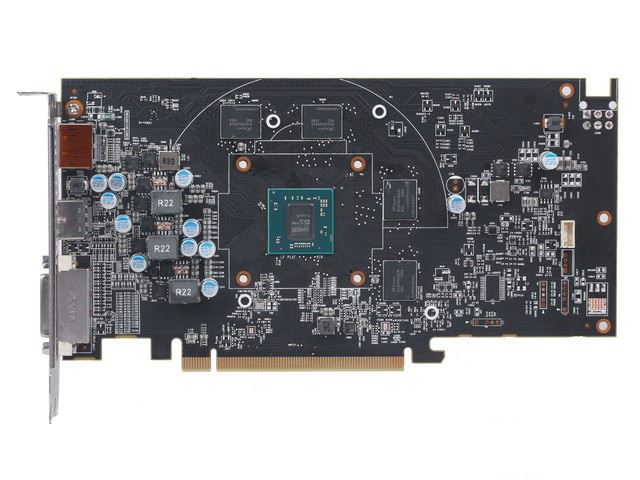

PCB设计

  迪兰 RX 550 酷能 2G采用非公版PCB设计,元器件排布合理,给予GPU更高效稳定的运行环境。

完胜1030的诚意之作 Radeon RX 550首测

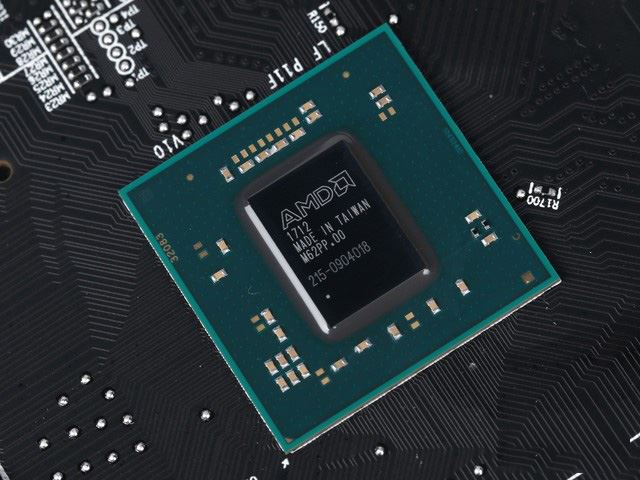

显卡核心

  迪兰 RX 550 酷能 2G显卡采用14nm FinFET工艺制造的GCN 4.0架构Polaris 12核心,拥有512个流处理器,搭配128bit 2GB GDDR5显存,等效频率7Gbps。核心的默认频率为1190MHz,比公版略高。

完胜1030的诚意之作 Radeon RX 550首测

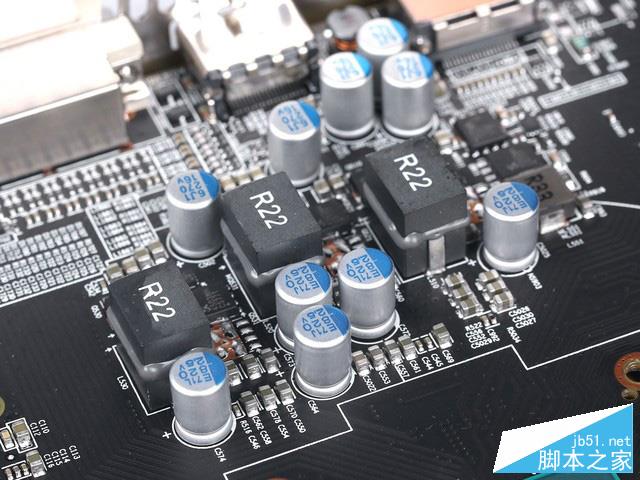

显卡供电设计

  迪兰 RX 550 酷能 2G显卡采用3相数字供电方案,为显卡稳定运行提供保障。

完胜1030的诚意之作 Radeon RX 550首测

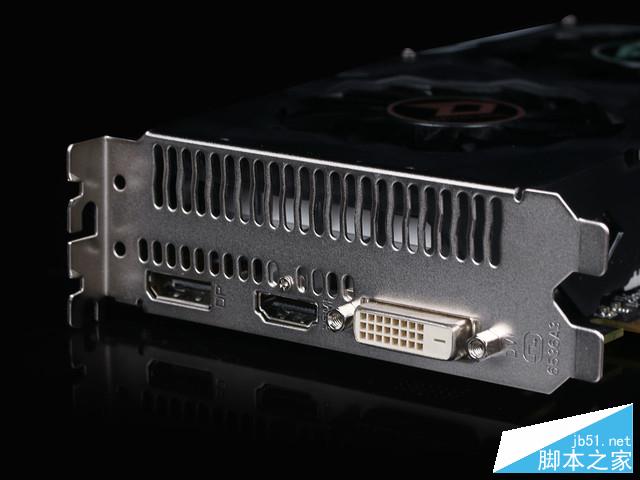

视频接口设计

  接口方面,迪兰 RX 550 酷能 2G采用的是DVI+HDMI+DP的组合,除了可以满足用户的主流需求外,还可以支持单卡多屏输出,体验多屏带来的视觉享受。

其他非公版产品一览

完胜1030的诚意之作 Radeon RX 550首测

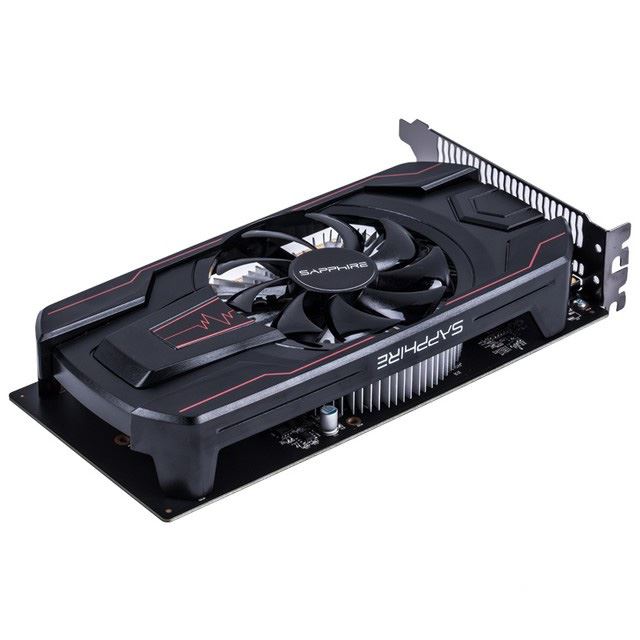

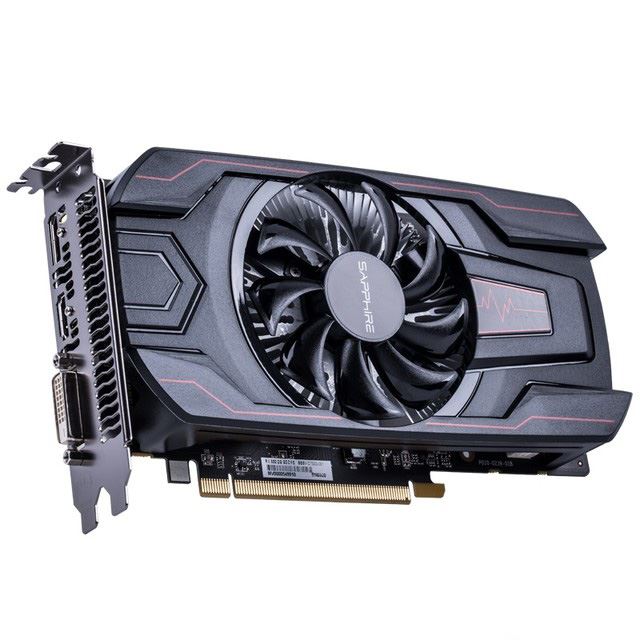

蓝宝石 RX 550 2G D5 海外版 OC

完胜1030的诚意之作 Radeon RX 550首测
蓝宝石 RX 550 2G D5 海外版 OC
