CAD怎么制作堆叠单边极限公差标注?

CAD想要添加标注单边极限公差，该怎么实现呢？我们可以使用堆叠命令实现，下面我们就来看看详细的教程。

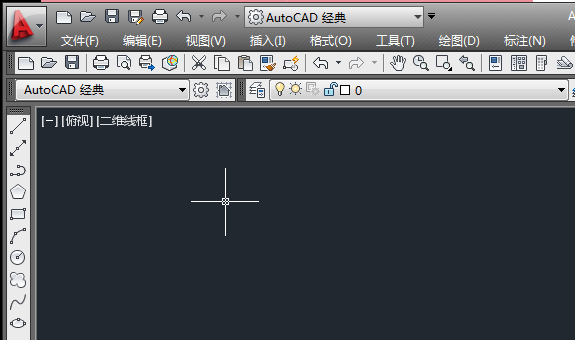

1、如下图所示，打开AutoCAD软件，新建一个空白CAD文件。

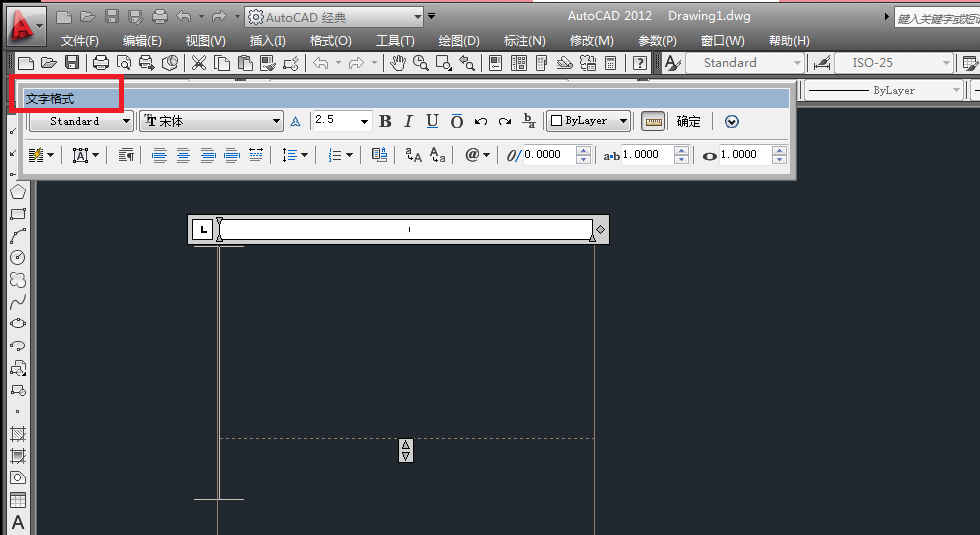

2、如下图所示，可以通过输入字母“t”，回车的方式打开“文字格式”对话框，也可以通过执行【绘图-文字-多行文字】的方法打开“文字格式”对话框。

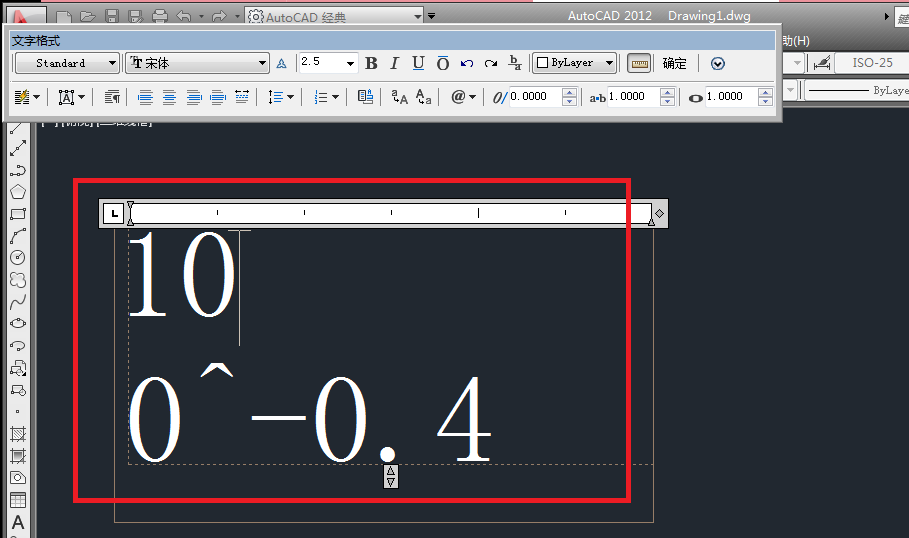

3、如下图所示，输入数字“10 0^-0.4”。

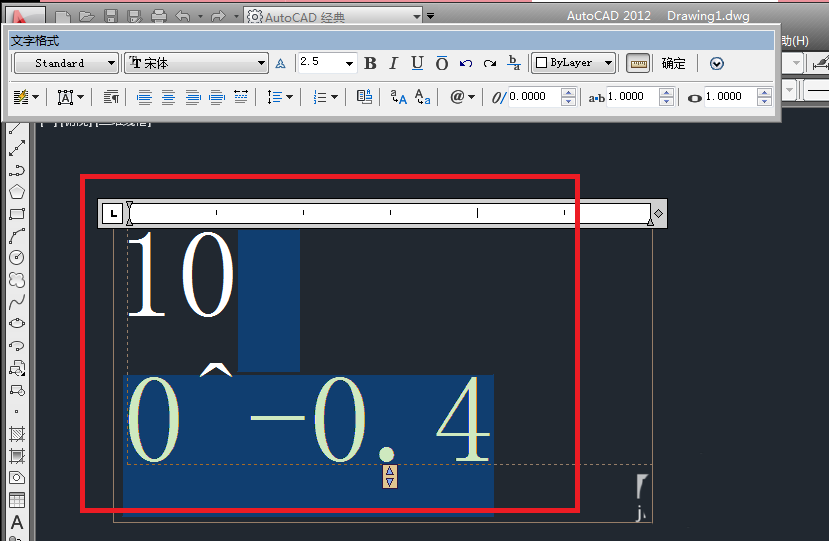

4、如下图所示，用鼠标左键选中除“10”之外的所有数字，包括空格。

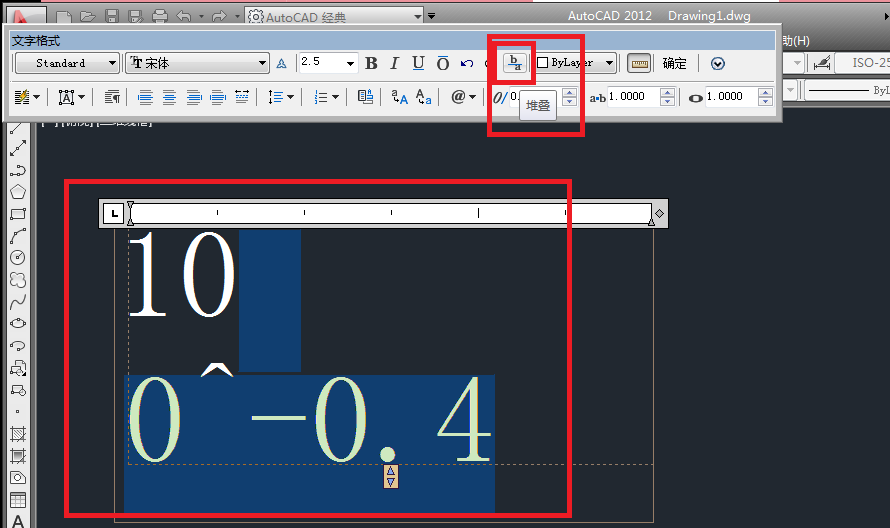

5、如下图所示，选中之后，在“文字格式”工具栏中点击“堆叠”符号。

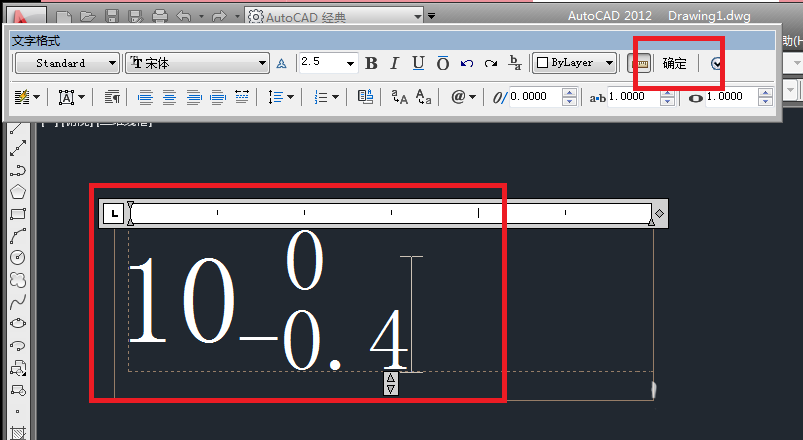

6、如下图所示，堆叠完毕，点击工具栏中的“确定”。

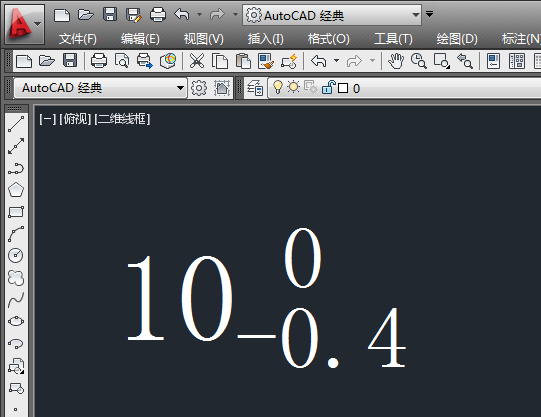

7、如下图所示，公称尺寸10的单边公差就标注成功了。

以上就是cad制作单边极限公差标注的教程，希望大家喜欢，请继续关注武林网。
