cad图纸中怎么把实线变成虚线?

在cad绘图中，将实线变成虚线是很容易的，下面教你怎么搞定它。这里以cad2010的版本举例。其实其他版本也还是差不多的，只是我的电脑上装的是2010版本。

方法一：

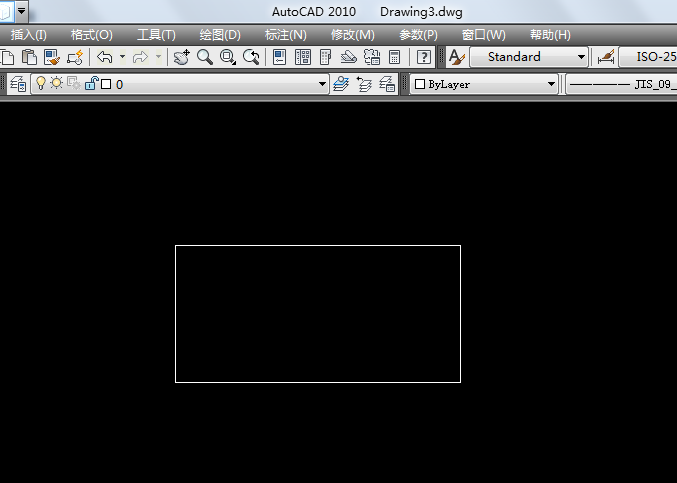

1、双击cad的快捷图标，如下图。我在上面随便画了一个矩形。

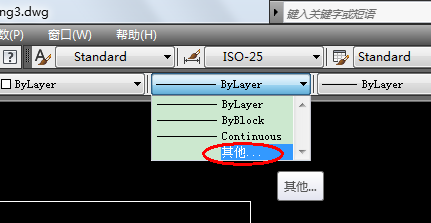

2、选择右上角线性控制工具栏，如下图，选择“其他”。

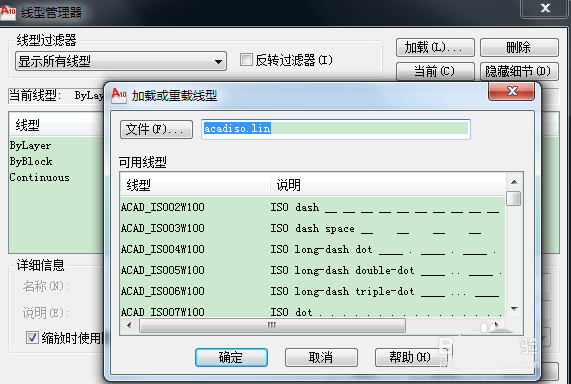

3、在新出现的窗口中选择“加载”，如下图所示。

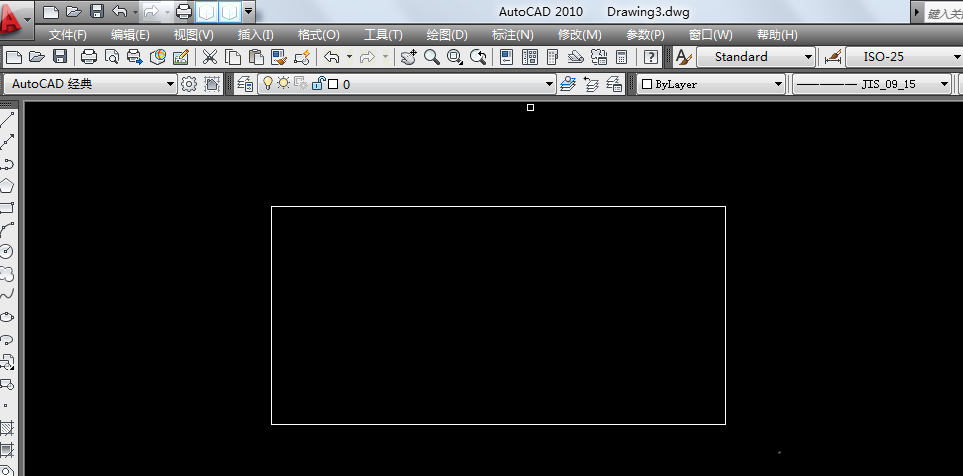

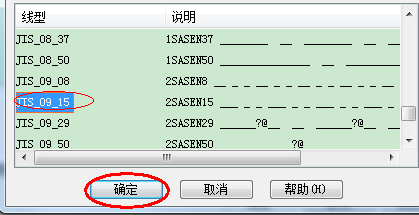

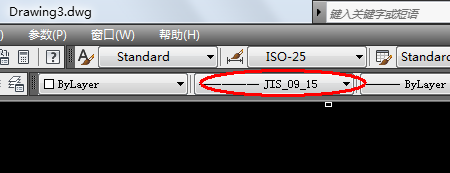

4、拖动上图中加载下面的线型选择，这里我个人选择的是红色框住的那种线型，如下图所示。点击确定。这时回到cad的工作空间，选择刚上添加的那个虚线线型，置为当前就可以了。如下面第二幅图。

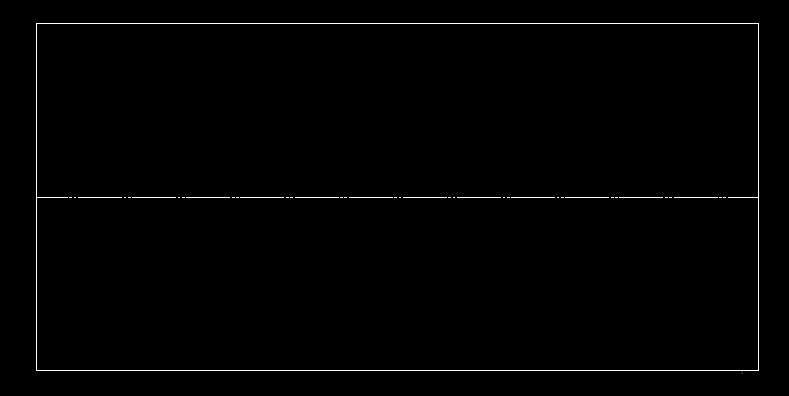

5、这时，绘制一个一条直线，如下图所示。很明显，画出的直线就是虚线。

方法二：

还是以上图中那个矩形为例子，如下图。

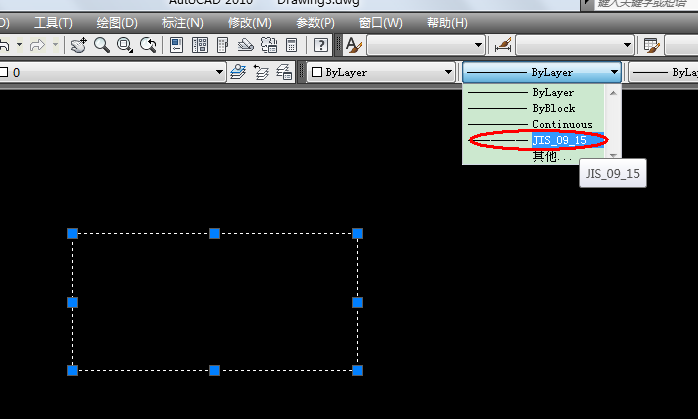

如果要将上图中的直线变成虚线怎么办呢？选择矩形，在右上角的线型控制中选择虚线，如下图。

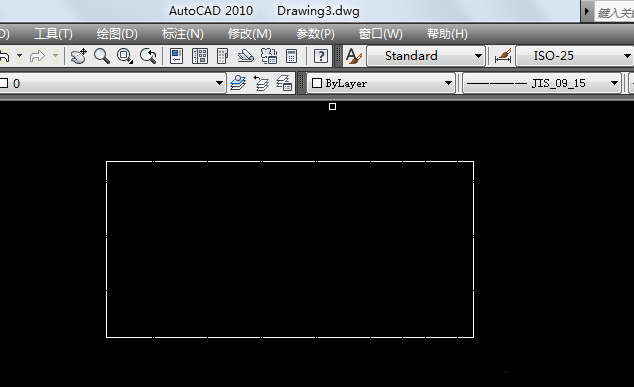

3这时，你就会发现，实线的矩形变成虚线了。如下图所示。

明明使用的是虚线，可是还是显示实线？

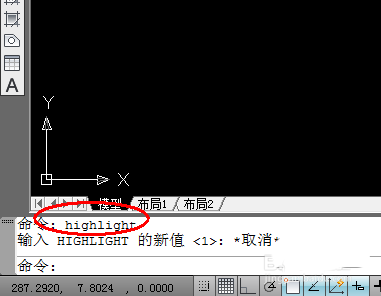

很多使用cad的人都会遇到这个问题，一般都是cad设置错了。在cad的命令框中输入：highlight，按回车键，输入1，这时，你会发现虚线已经出来了。
