cad中心线怎么设置? cad中画中心线的教程

cad是应用最广泛的计算机辅助设计软件之一，学会cad中心线怎么画是必不可少的，下面小编来教大家怎么做。

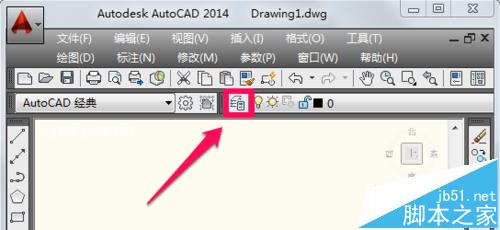

1、cad中心线一般为点划线，画法很简单，我们先来设置线型。首先打开cad，点击计入图层特性管理器。

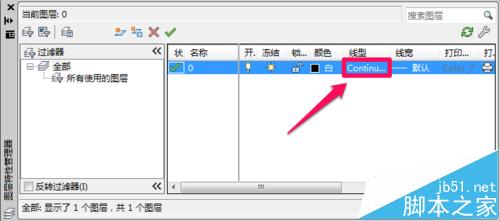

2、在图层特性管理器中点击线型进行设置。

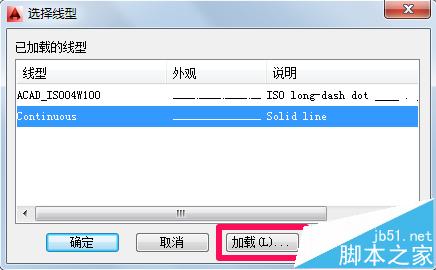

3、在选择线型中点击加载。

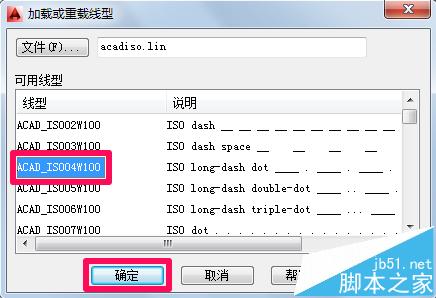

4、选择合适的中心线然后确定。

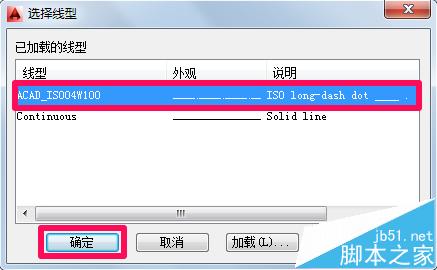

5、在选择线型中点击选择刚才加载的点划线，然后点击确定。

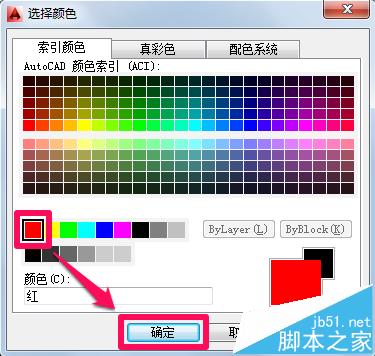

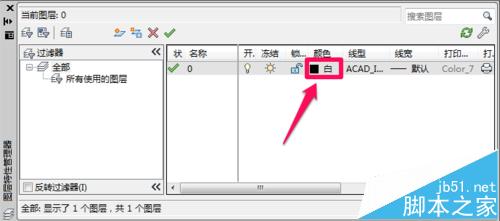

6、在图层中点击颜色进行设置，选择红色后确定。

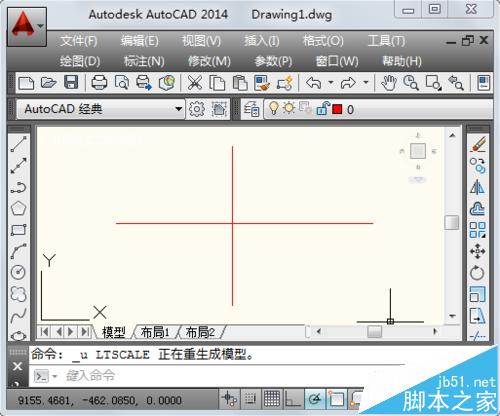

7、此时用直线工具画出中心线，但是有时你会奇怪的发现画出来的线并不是点划线，其实这是因为 线型比例因子过小。

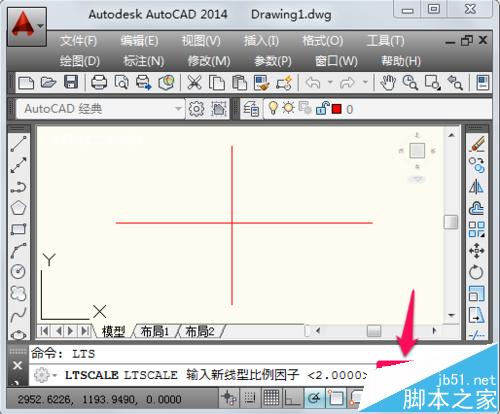

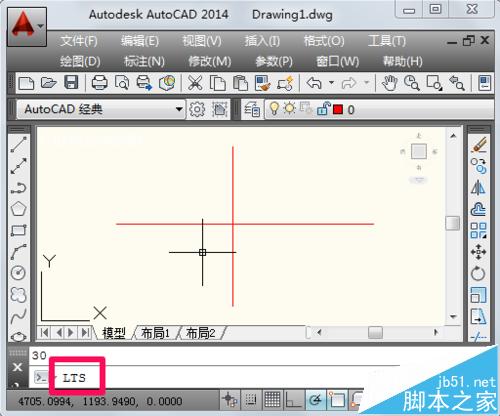

8、输入“lts”然后按回车键确定。

9、这里小编输入线型比例因子为30，按回车确定（如果不合适可以重新设置）。

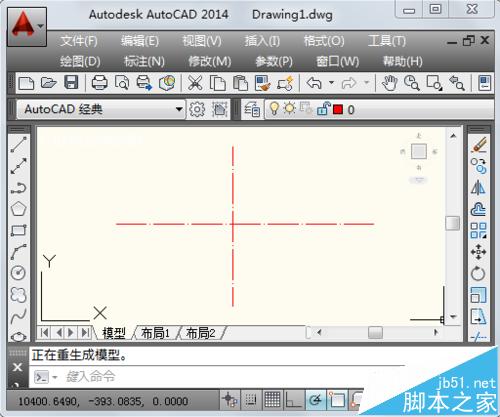

10、此时cad中心线就已经画好了
