CAD中"Φ”尺寸及上下公差怎么标注?

一个lisp快捷键，搞定cad中“Φ”及上下公差的输入！

1、新建一个文本文档，将下列字符复制其中保存，并将其后缀名改为LSP放到AUTOCAD子目录下；

字符：

标注的快捷键

 (DEFUN C:DD()(COMMAND "dimlinear"))

垂直标注公差

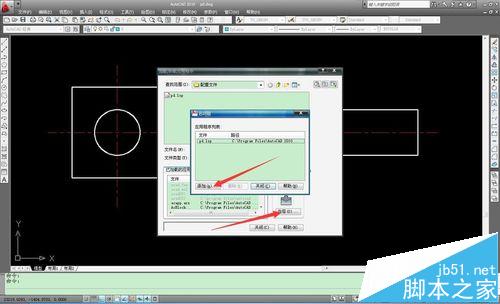

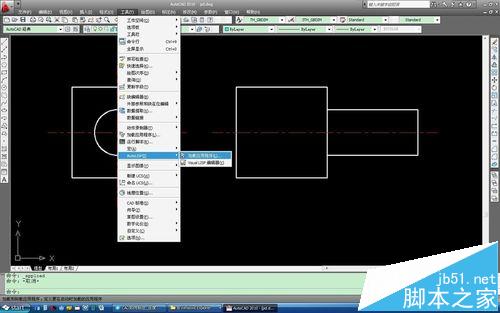

2、按图加载lisp文件

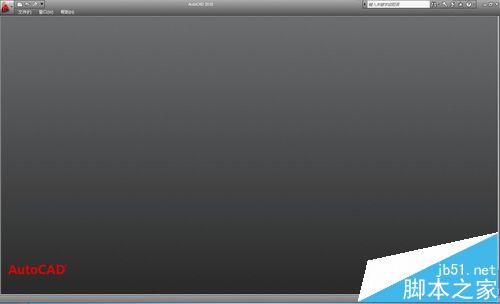

3、重启AUTOCAD；

4、标注步骤：

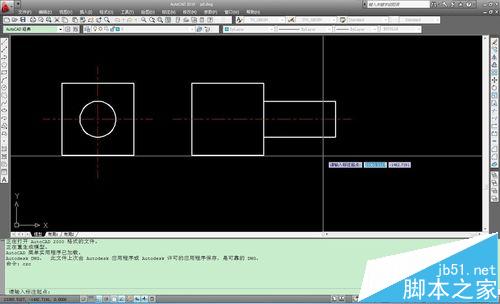

1）在输入栏输入快捷键CZC；

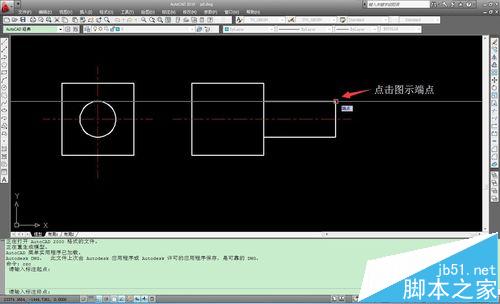

2、点击要标注的上端点；

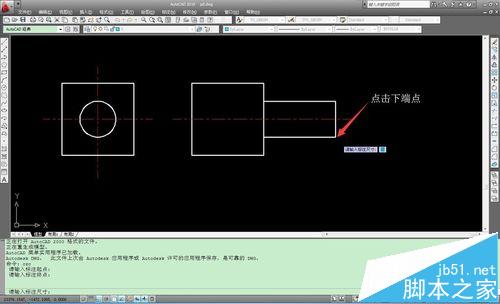

3）点击要标注的下端点；

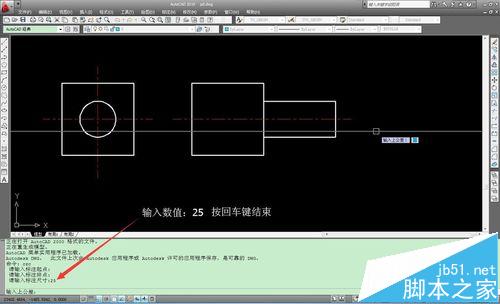

4）输入要标注的尺寸；（若为默认尺寸，该步骤则右键点击）

5）输入上公差数值，按回车键结束；（无图）

6）输入下公差数值，按回车键结束；（无图）

7）点击放置标注的位置；
