CAD三维实体入门法:制作不规则物体的方法/技巧

朋友们都会遇到这样的难题,就是相当多的东西是不规则的,而cad是好象只能画规则的图形,对于不规则的东西常常无从下手。这个的确是一个问题，因为cad自身的局限性，相当多的东西是无法画的，cad的版本不同，又有所差别，用cad2007能办到的事，cad2006就不容易办到了。

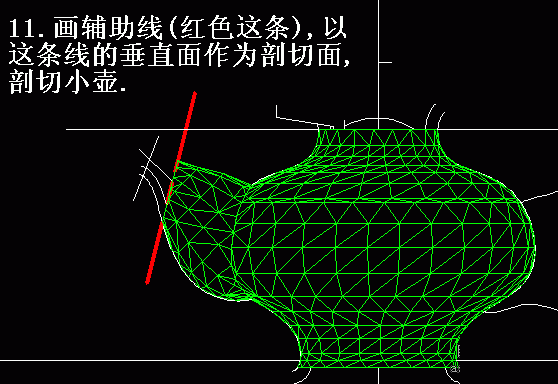

我下面举的这个小例子就是这样，画一只小壶，还是老规矩，不考虑尺寸要求。这个例子中的难点就是壶嘴这部分，好象论坛上有朋友讨论过这事。特别声明的是，我是用cad2006画的，如果你用的是更高的版本，就不必这样麻烦了。

cad2006画不规则的东西是很困难的，我也只能尽量模拟，但考虑到太过烦琐又不好，所以最后用了下面的方法，只能说是接近，当然和实际的东西就相差甚远了。

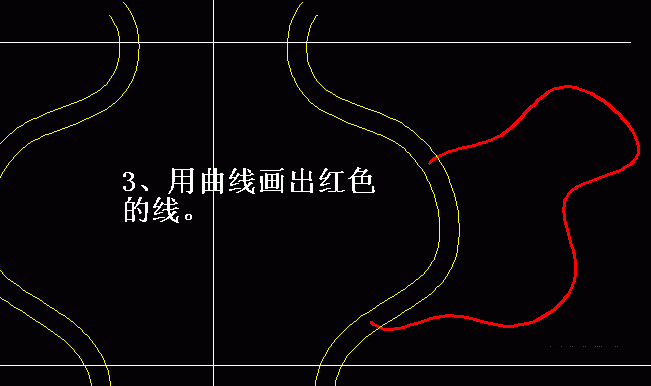

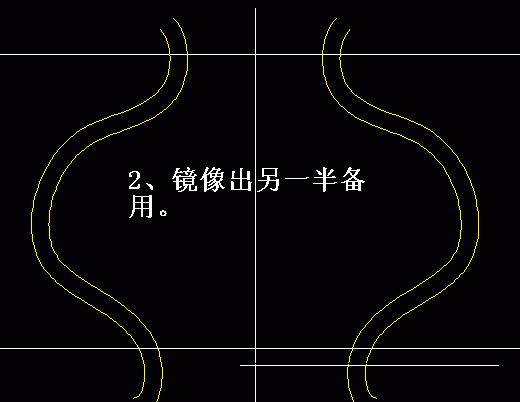

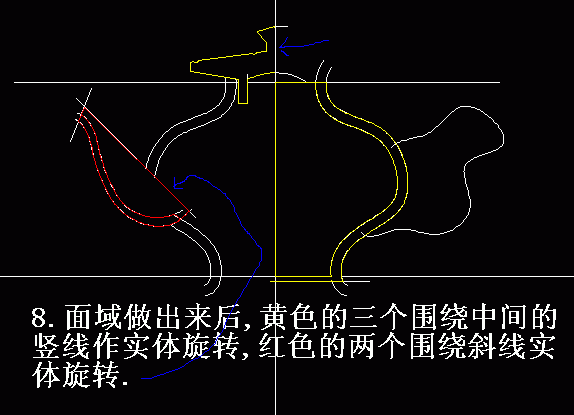

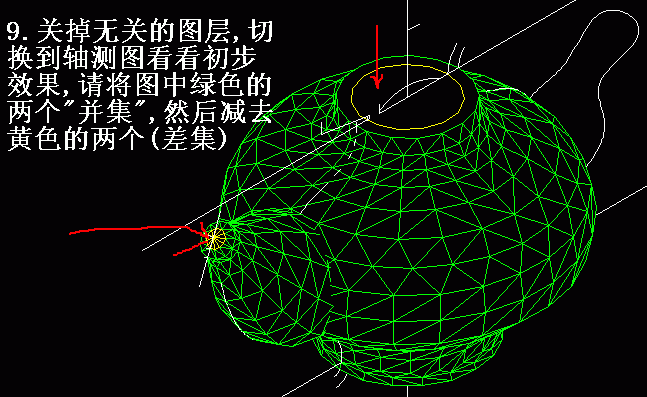

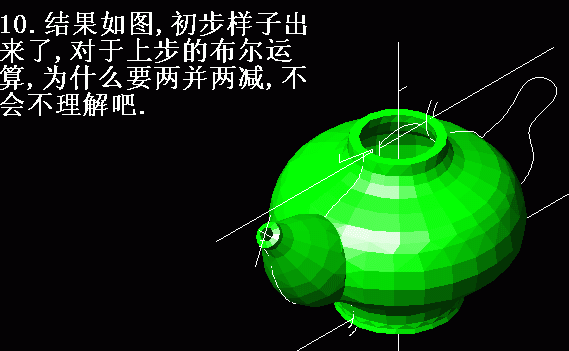

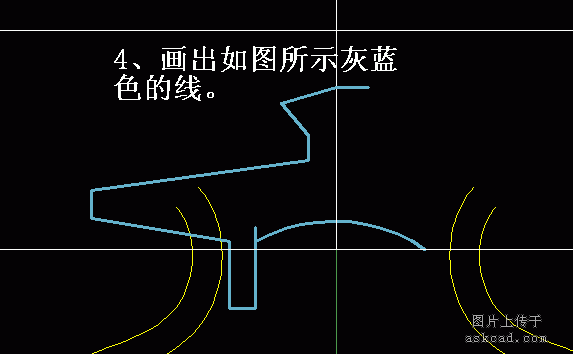

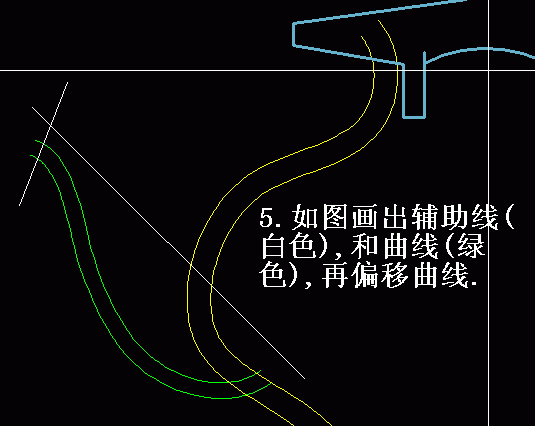

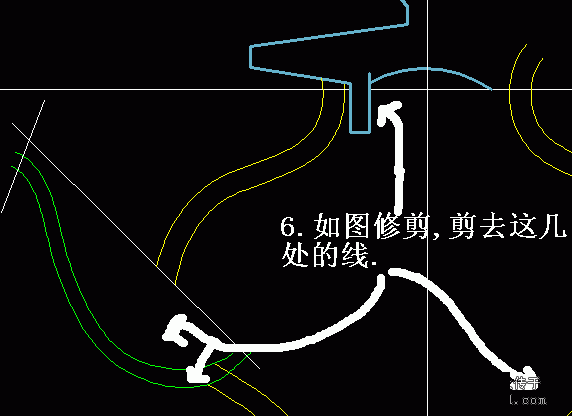

这一集，也算是实体旋转、实体拉伸、布尔运算的综合运用实例。尤其是实体沿"路径"拉伸，这是个非常好东西哦。

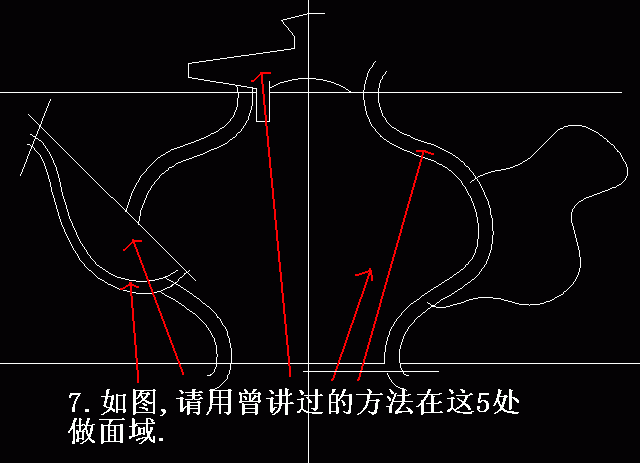

在运用中，常有朋友感觉创建"面域"时，系统报告错误。造成这个原因多种，基本两条是，图形有缺口，图形没有绝对在一个平面上。如果总是不成功的话，请用多段线沿需要做面域的边线描边，最后一步闭合，这样也是可以的，不是办法的办法。
