AutoCAD 2008绘制环形弹簧及弧线弹簧教程

2020-07-20 13:37:46
字体:
来源:转载
供稿:网友

本教程是向大家介绍利用AutoCAD 2008绘制环形弹簧及弧线弹簧方法,教程难度不是很大,作者把绘制步骤及方法都介绍地非常详细,很适合初学CAD朋友学习,转发过来,希望对大家有所帮助!

我们来看看最终效果:见以下实例(图a、图b)。

autocad 2008绘制弹簧教程 武林网 autocad教程
图a 环形弹簧

autocad 2008绘制弹簧教程 武林网 autocad教程
图b 弧线弹簧

环形弹簧(图a)做法1

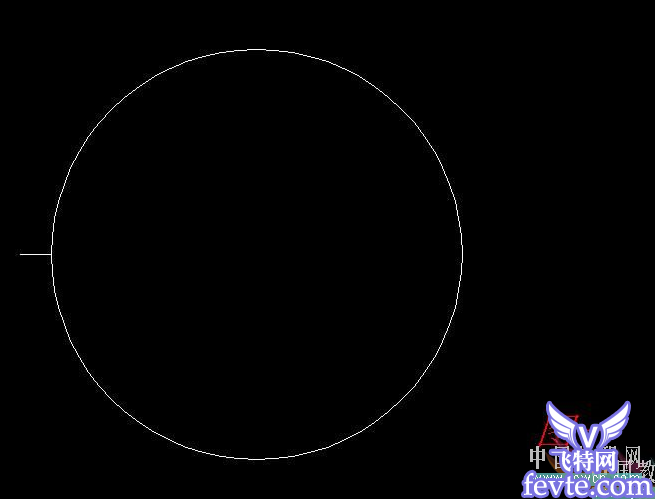

一、 在俯视图画一圆与一线段(见图一)。

autocad 2008绘制弹簧教程 武林网 autocad教程
图1

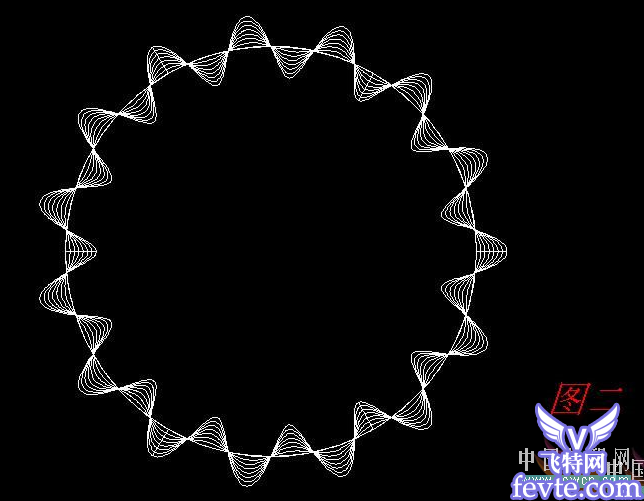

二、用扫掠命令,扫掠对象选短线段,再输入扭曲(t)的数值5400(5400度也就是15圈),最后扫掠路径选圆,结果见图二。

autocad 2008绘制弹簧教程 武林网 autocad教程
图2

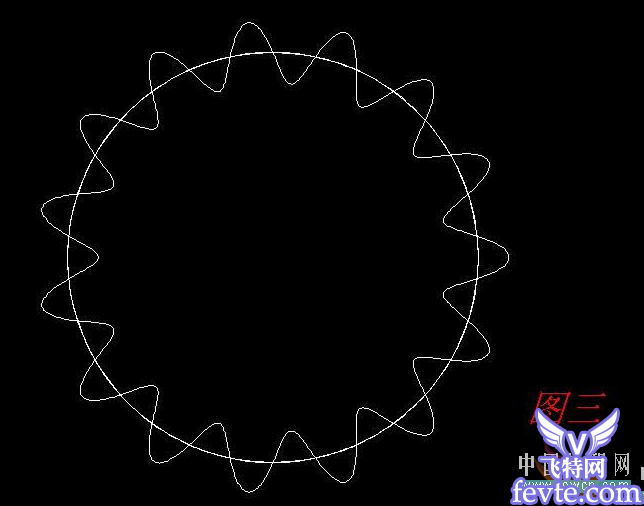

三、用分解命令把图形分解,结果见图三。

autocad 2008绘制弹簧教程 武林网 autocad教程
图3

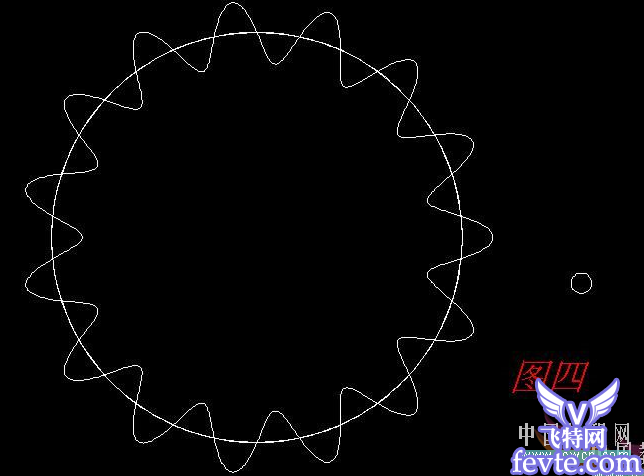

四、获得螺旋线后,再画一小圆,再次用扫掠命令,见图四。

autocad 2008绘制弹簧教程 武林网 autocad教程
图4

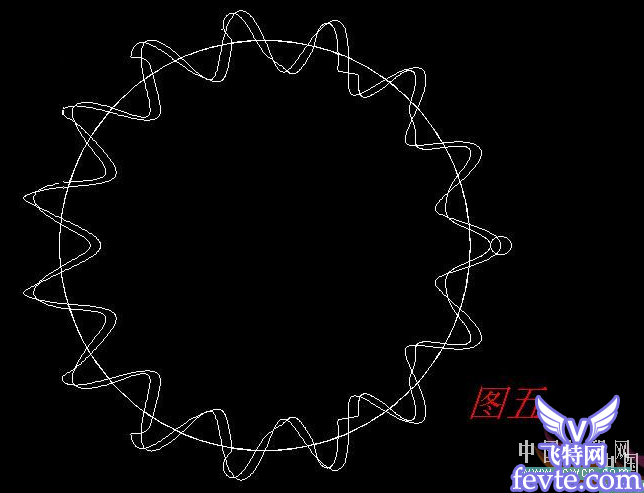

五、扫掠对象选小圆,扫掠路径选螺旋线,结果见图五。

autocad 2008绘制弹簧教程 武林网 autocad教程
图5

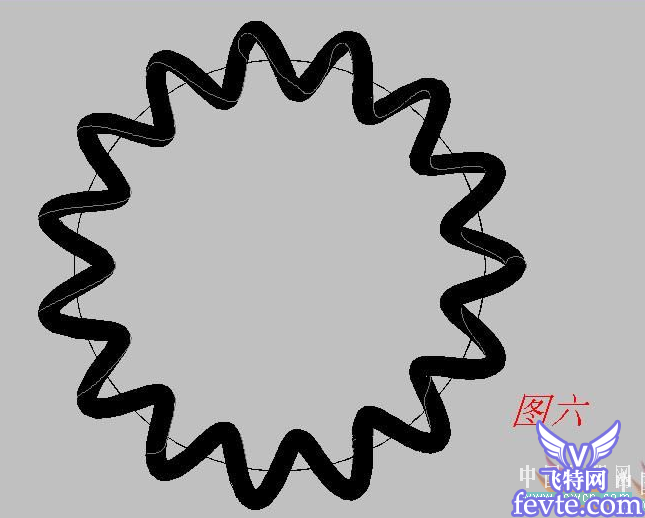

六、视觉样式选真实(见图六)。

autocad 2008绘制弹簧教程 武林网 autocad教程
图6

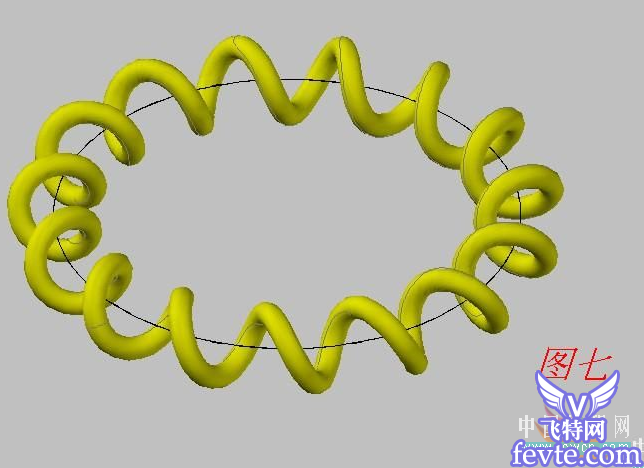

七、改变颜色,做法1完成。

autocad 2008绘制弹簧教程 武林网 autocad教程图7

环形弹簧做法2

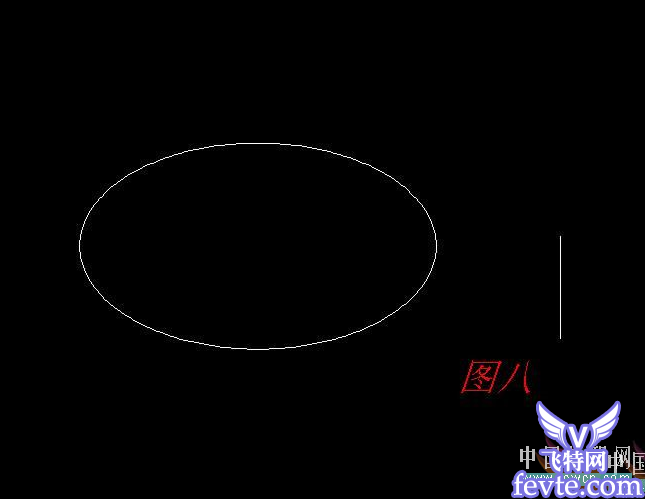

八、也画一圆与一线段,不过线段是垂直于x、y平面的(见图八)。

autocad 2008绘制弹簧教程 武林网 autocad教程
图8

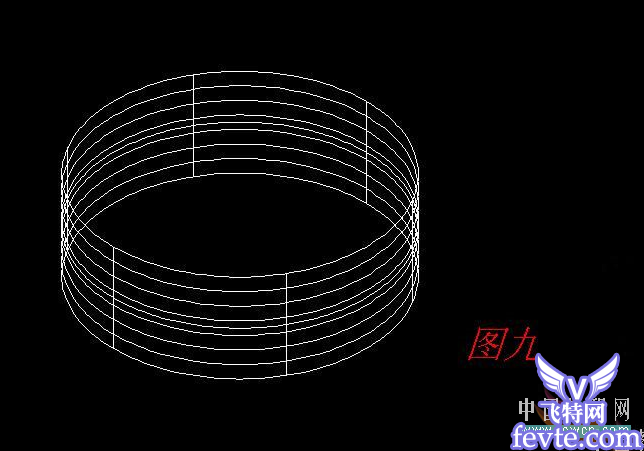

九、用扫掠命令,扫掠对象选短线段,扫掠路径选圆,结果见图九。

autocad 2008绘制弹簧教程 武林网 autocad教程
图9

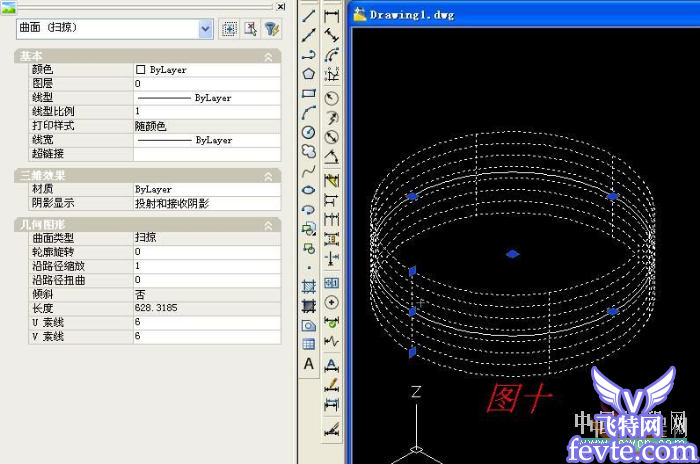

十、双击柱形曲面,弹出对象特性面板,见图十。

autocad 2008绘制弹簧教程 武林网 autocad教程
图10

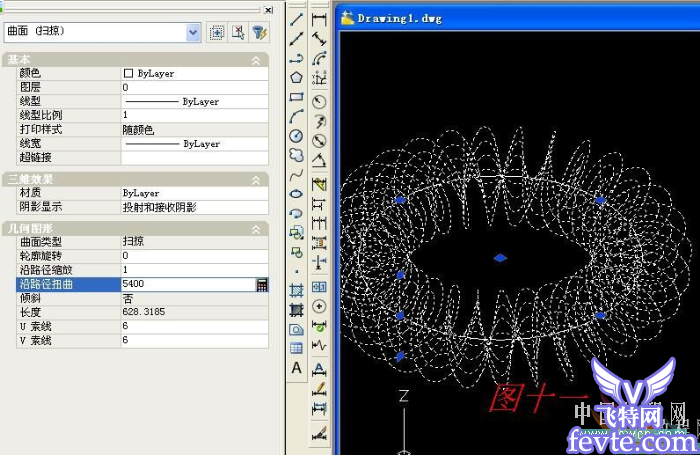

十一、在对象特性面板沿路径扭曲右边的空格中填入数值5400,生成结果见图十一。

autocad 2008绘制弹簧教程 武林网 autocad教程
图11

十二、用分解命令把图形分解,结果见图十二,生成两螺旋线。

autocad 2008绘制弹簧教程 武林网 autocad教程
图12

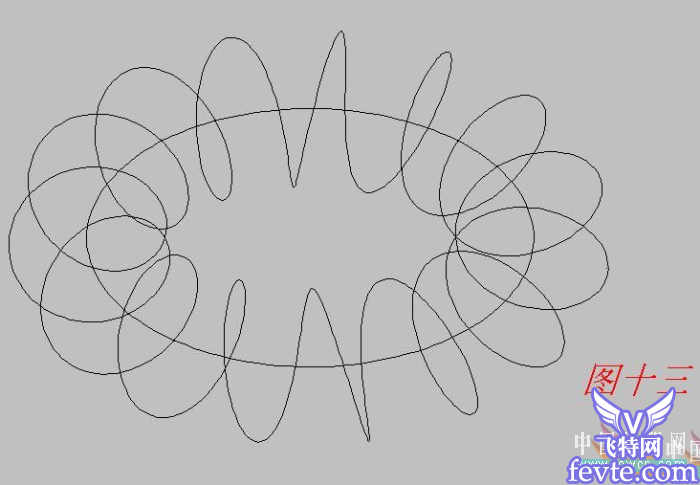

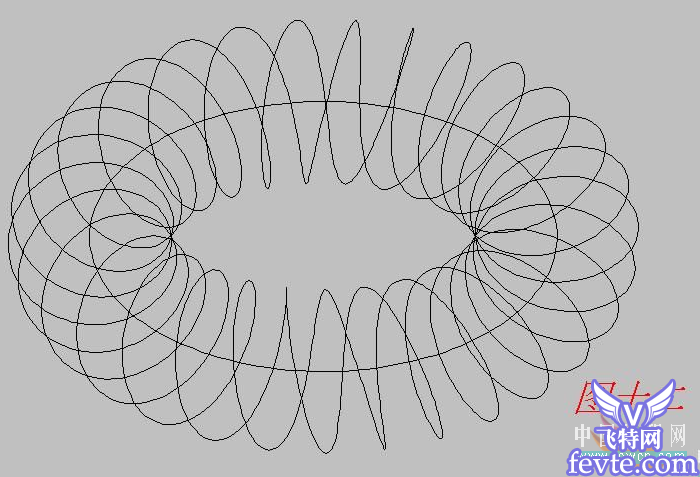

十三、删除其中一个环形螺旋线,结果见图十三。

autocad 2008绘制弹簧教程 武林网 autocad教程
图13

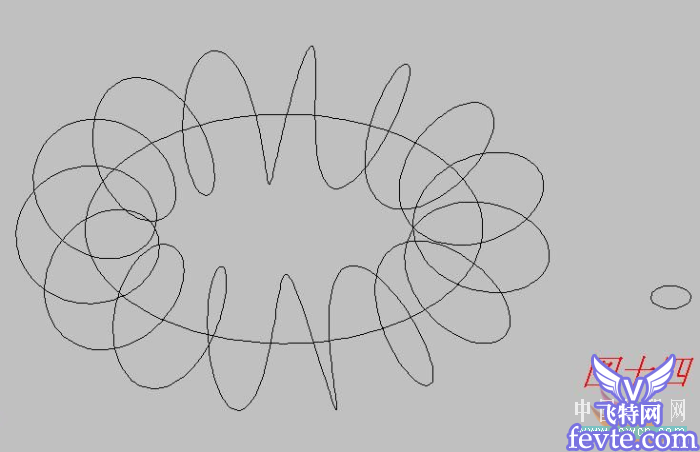

十四、画一小圆,用扫略命令,扫掠对象选小圆,扫掠路径选环形螺旋线,见图十四。

autocad 2008绘制弹簧教程 武林网 autocad教程
图14

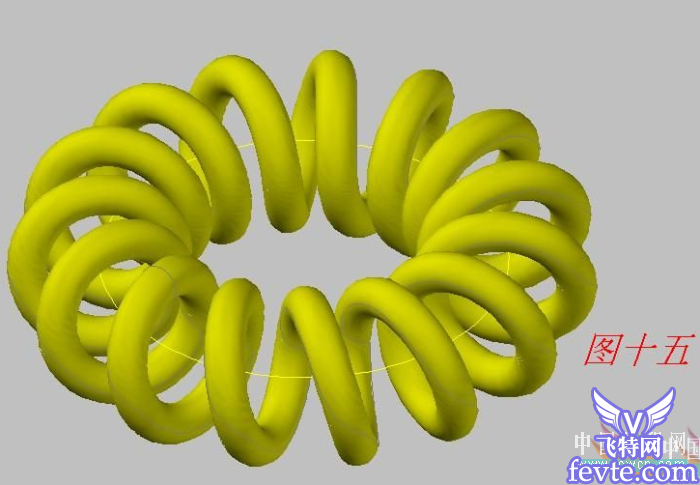

十五、改变颜色,做法2完成。

autocad 2008绘制弹簧教程 武林网 autocad教程
图15

弧线弹簧的做法

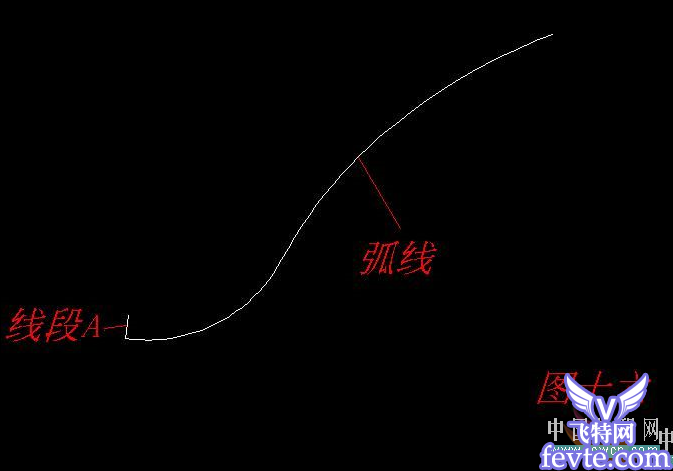

十六、画弧形与线段a,线段a的延长线经过邻近圆弧的圆心,见图十六。

autocad 2008绘制弹簧教程 武林网 autocad教程
图16

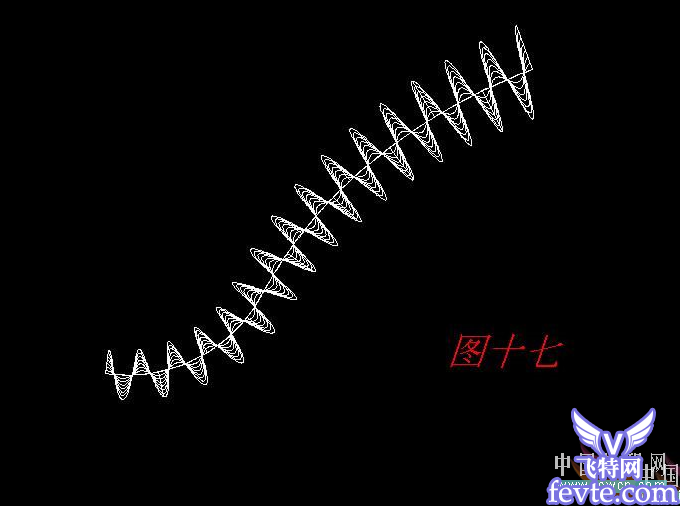

十七、用扫掠命令,扫掠对象选短线段,输入扭曲(t)的数值5400(5400度也就是15圈),再输入比例(s)的数值2,扫掠路径选弧形线,生成结果见图十七。

autocad 2008绘制弹簧教程 武林网 autocad教程
图17

十八、多次用分解命令把图形分解,结果见图十八。

autocad 2008绘制弹簧教程 武林网 autocad教程
图18

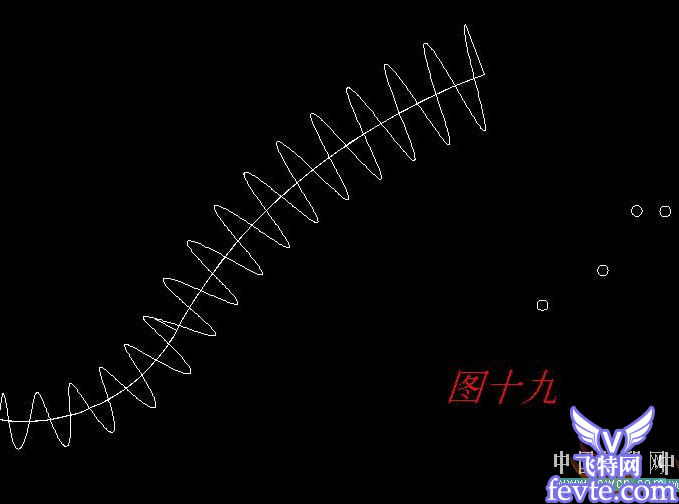

十九、在渐缩弧形螺旋线画一小圆并复制几个,见图十九。

autocad 2008绘制弹簧教程 武林网 autocad教程
图19

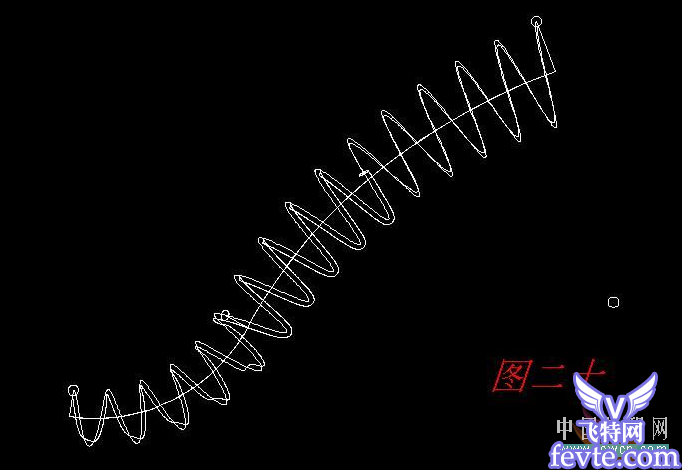

二十、用扫掠命令,结果见图二十。

autocad 2008绘制弹簧教程 武林网 autocad教程
图20

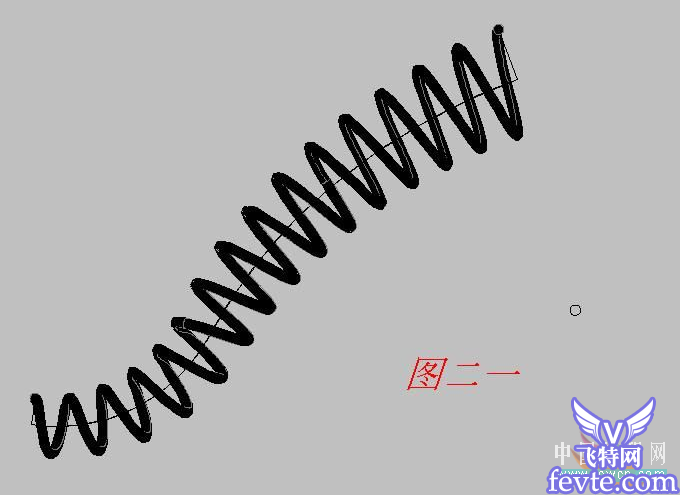

二一、视觉样式选真实(见图二一)。

autocad 2008绘制弹簧教程 武林网 autocad教程
图21

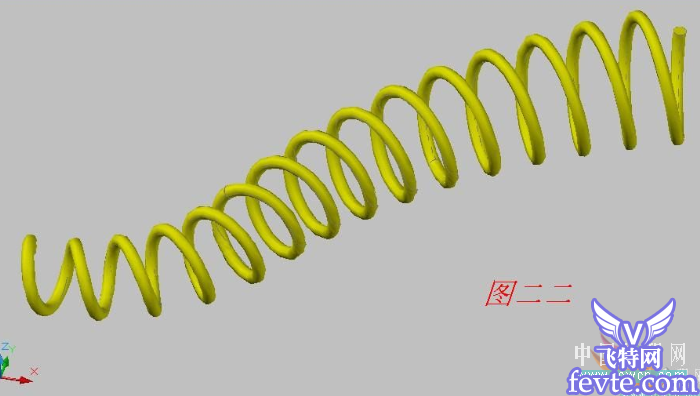

二二、改变颜色,再并集,弧线弹簧的做法完成,用环形弹簧做法2的方法也可以做本实例,有兴趣的朋友可以试做,再见。

autocad 2008绘制弹簧教程 武林网 autocad教程
图22

教程结束,以上就是AutoCAD 2008绘制环形弹簧及弧线弹簧几种画法,希望大家看完之后会有所帮助!谢谢大家观看本教程!
