AutoCAD打造楼梯建模教程

2020-07-20 13:37:53
字体:
来源:转载
供稿:网友

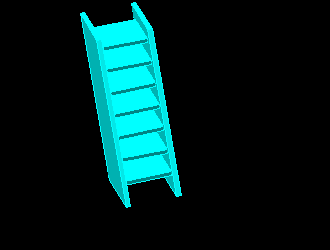

这篇教程教武林网的朋友们用AutoCAD打造楼梯建模,教程很实用,制作方法也很简单 ,转发过来,希望这篇教程对大家有所帮助!先看看效果:

AutoCAD建模楼梯 武林网 AutoCAD教程

AutoCAD建模楼梯 武林网 AutoCAD教程

本题要画的是一个小木梯,大家做题时,不要计较图中尺寸与实际生活中的实物有何差别等,主要是要学习绘图的步骤。

下面,是本习题的详细绘图步骤讲解,最后面是绘图步骤讲解的Flash动画演示:

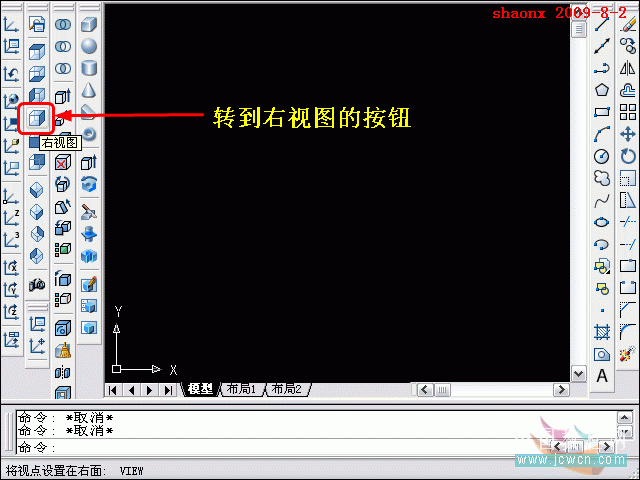

1、为了最终图形的样子以及绘制过程的方便,本题我们从右视图开始。打开CAD后,点击“右视图”按钮,进入到右视图界面。

AutoCAD建模楼梯 武林网 AutoCAD教程

2、画一长100的水平底边和夹角为60度的斜线,斜线长度未知,可画稍长点,如400。

AutoCAD建模楼梯 武林网 AutoCAD教程

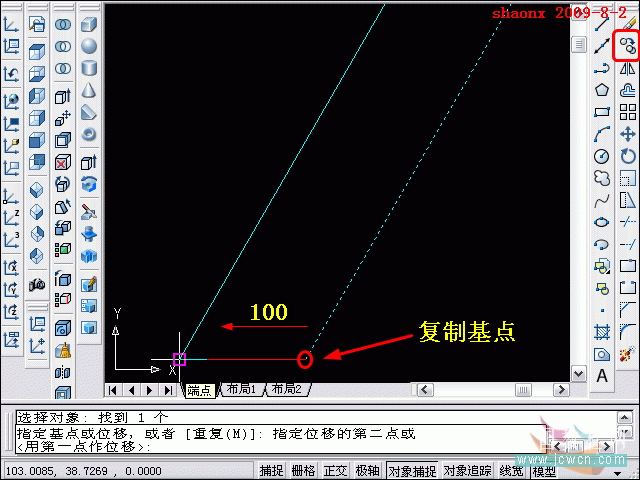

3、将斜线往左水平复制,距离为100,如下图所示。

AutoCAD建模楼梯 武林网 AutoCAD教程

4、将长100的底边往上做偏移,偏移距离为100。

AutoCAD建模楼梯 武林网 AutoCAD教程


5、用R=0,对两水平线及两斜线做圆角,圆角后的图形呈倾斜状的平行四边形。

AutoCAD建模楼梯 武林网 AutoCAD教程

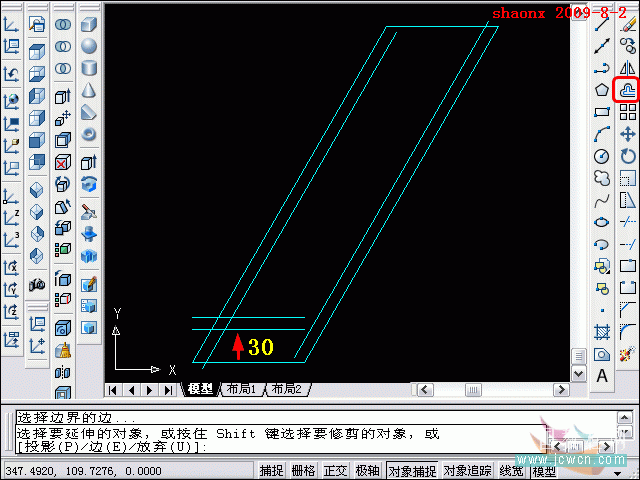

6、先将底边往上偏移30,然后,对底边的偏移线再往上偏移10,对两条斜线个往内偏移10,见下图。

AutoCAD建模楼梯 武林网 AutoCAD教程

7、在几条偏移线之间画一矩形,具体的矩形范围见下图所示。

AutoCAD建模楼梯 武林网 AutoCAD教程

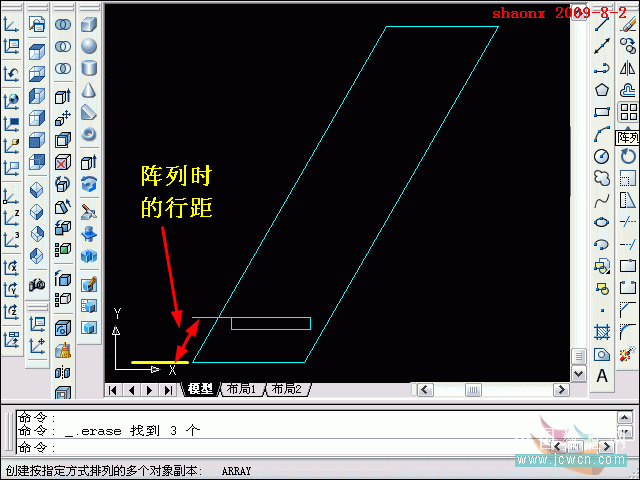

8、删除掉偏移线,只留一根与底边垂直距离为40的偏移线,并量出底边与保留的偏移线间的斜线距离,这个距离就是等会要做的倾斜角度阵列的行距。

AutoCAD建模楼梯 武林网 AutoCAD教程
