CAD三维实体入门（四）：CAD的实用方法及技巧介绍

本教程向初学朋友们介绍一些CAD的实用方法和技巧，教程内容介绍的比较详细，这一节，我以制作放大镜为例子来讲述，希望对朋友们有一定的帮助。

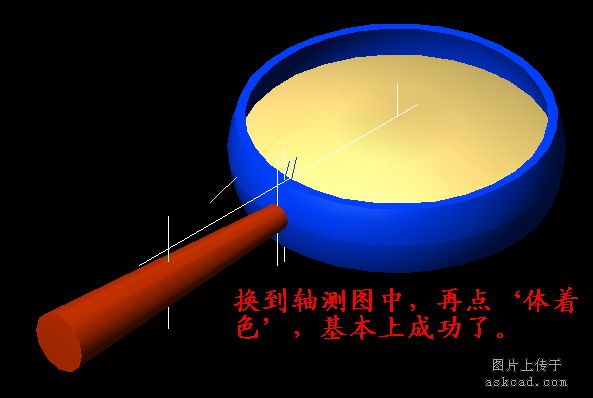

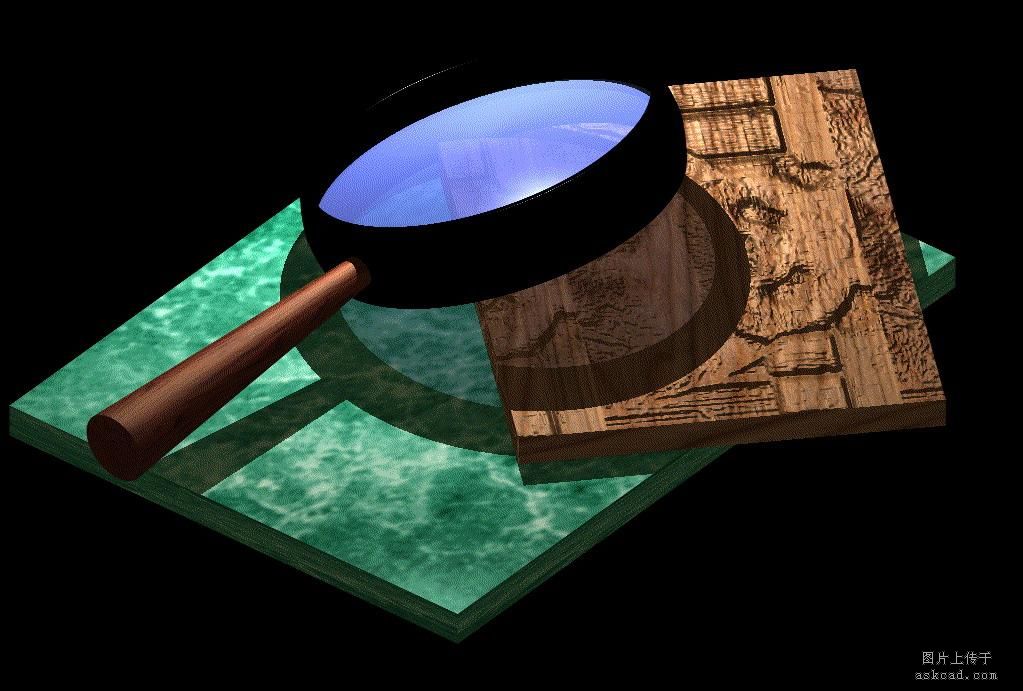

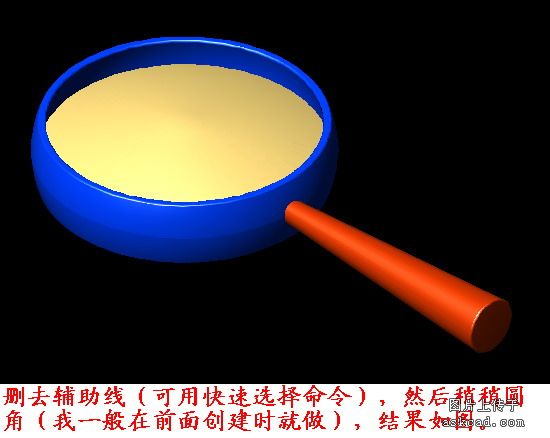

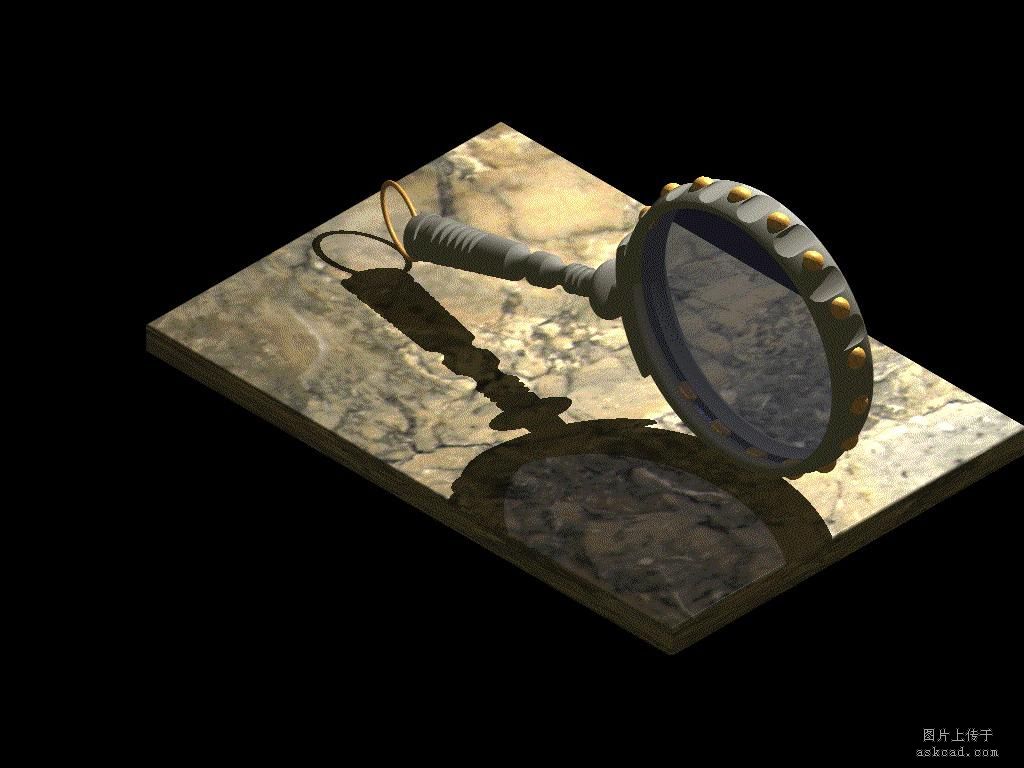

我这个放大镜制作比较简单，目的是给初学者演示一下画图的一般过程，为了让初学朋友尽快上手，我还是忽略了尺寸的要求，只求做得大体上象样就可以了，重要是对方法的理解。还是先看最后的结果图吧，初学的朋友切不要"惊讶"哦，你看了以后，相信会比这个做的更好！

一、前期准备工作做好，打开少数工具条如"着色""视图"放到桌面上备用，最好可以固定好；切换到主视图，作为当前视图；设计好单位样式（小数点后保留两位就足够了），这些和平面画图是一样的，不赘述。

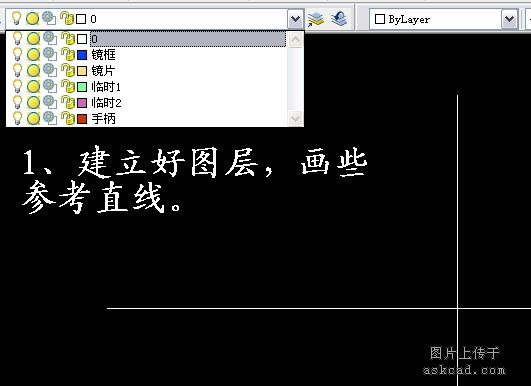

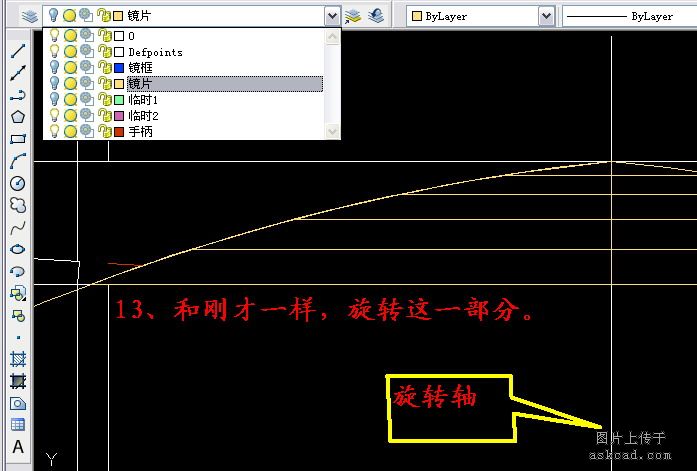

二、建立好图层，这个在前面没多说，图层是相当重要的，在二维如此，在三维中更是这样。甚至可以认为三维对图层的要求比二维更重要，这点大家慢慢就可能体得到。结合到这例，可以建立"镜框""镜片""手柄""临时1""临时2"几层，这个设多层全由自己习惯而定。

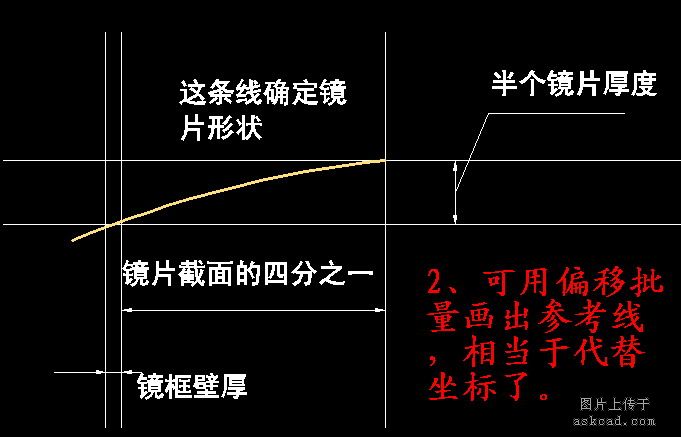

三、首先要在屏幕上画好参考线，就是起码有个"十字架"的线，然后如中所述。

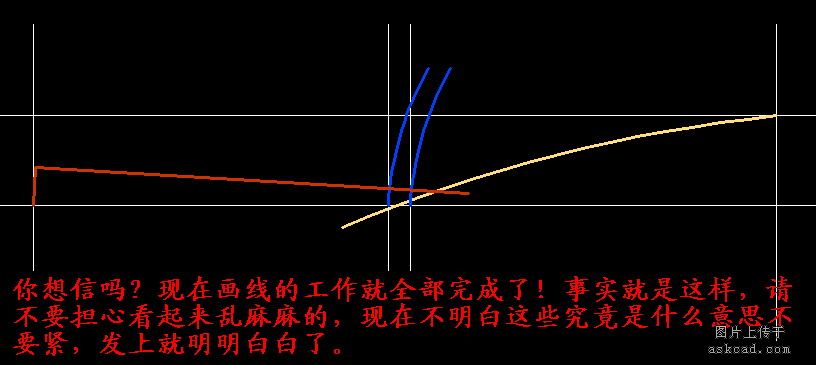

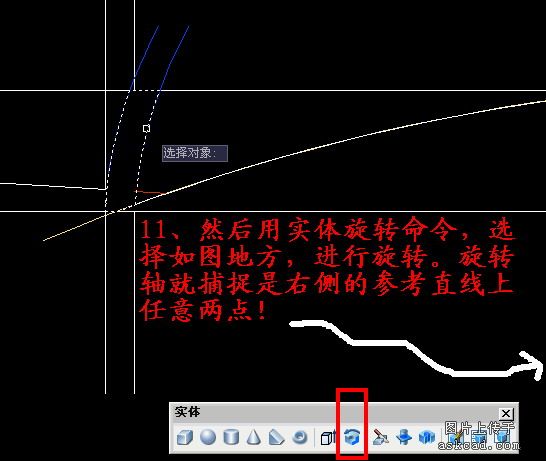

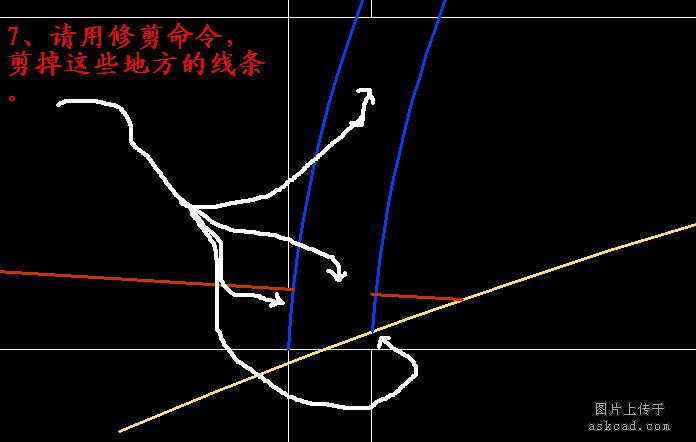

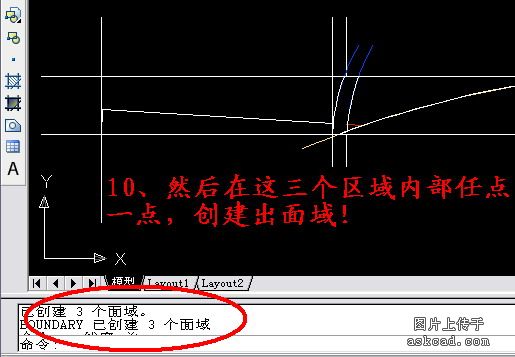

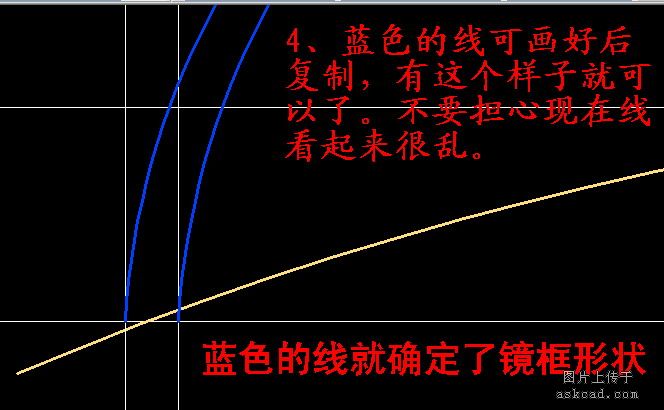

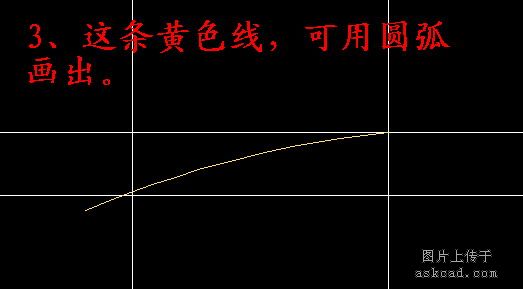

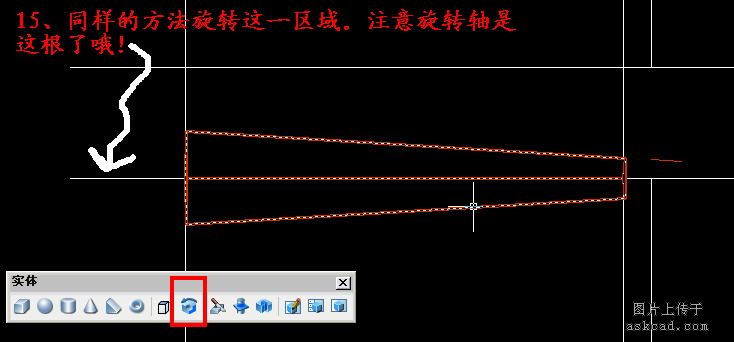

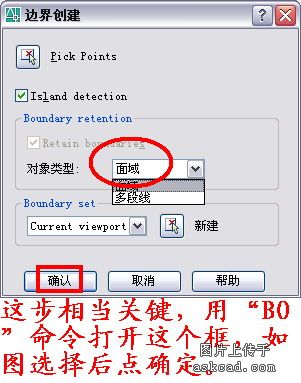

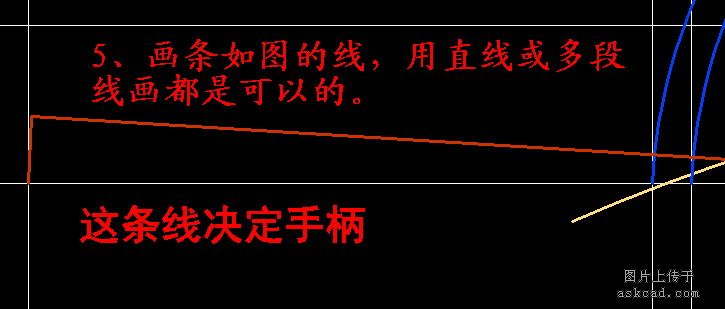

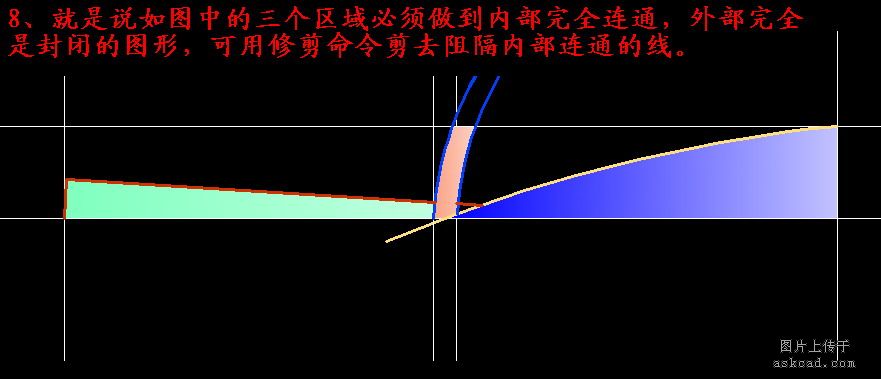

四、我主要用图来说明吧，一看就明白了。希望不会做的朋友比照着做做就懂了。这个例子其实是来展示"实体旋转"的功能，除此这外，一个重要的东西一定要掌握，就是"面域"，我前面这样那样的工作都是为了创建出三个面域而做的。可以刚开始会感觉线条很乱，其实不用担心，最后一并删除。后面我就不多打字了，相信看了图都能够明白。

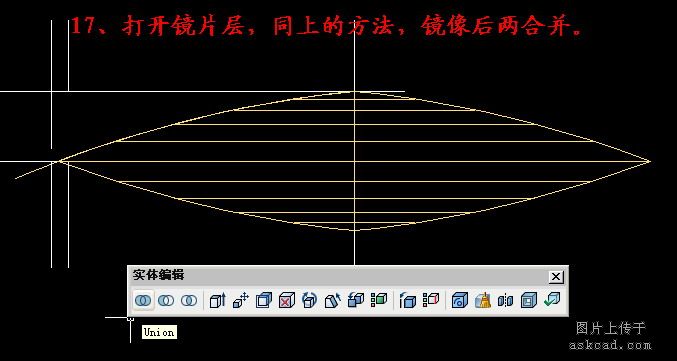

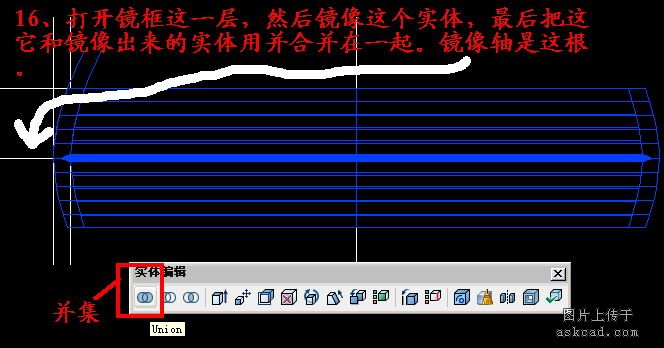

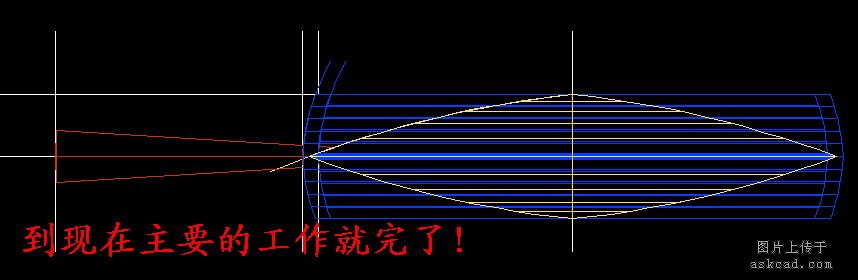

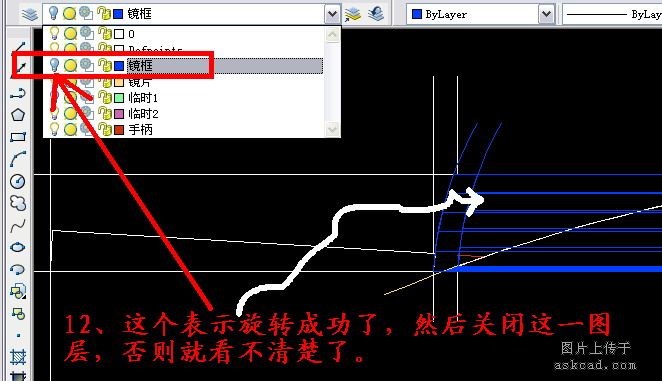

继续操作，看看便明

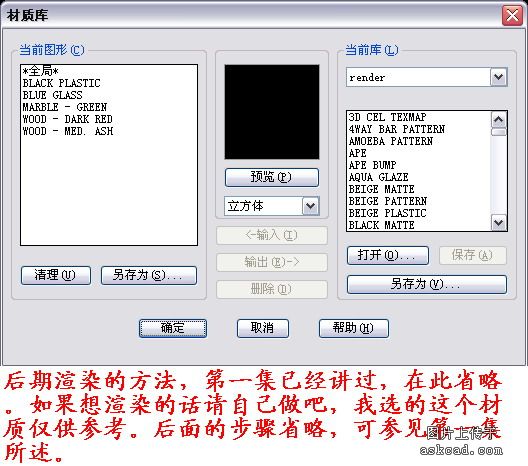

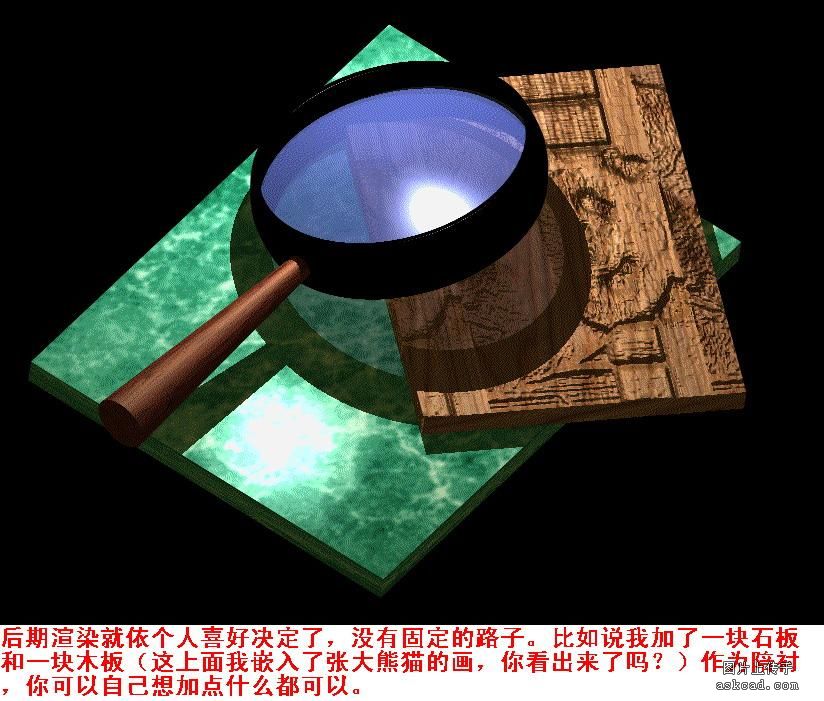

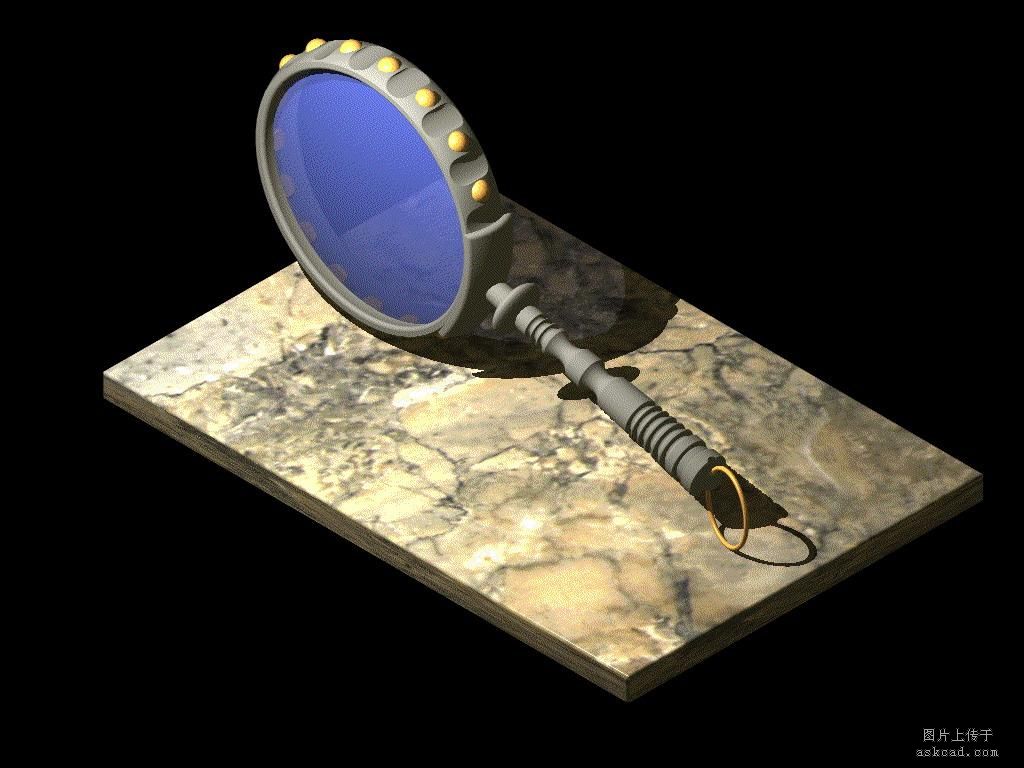

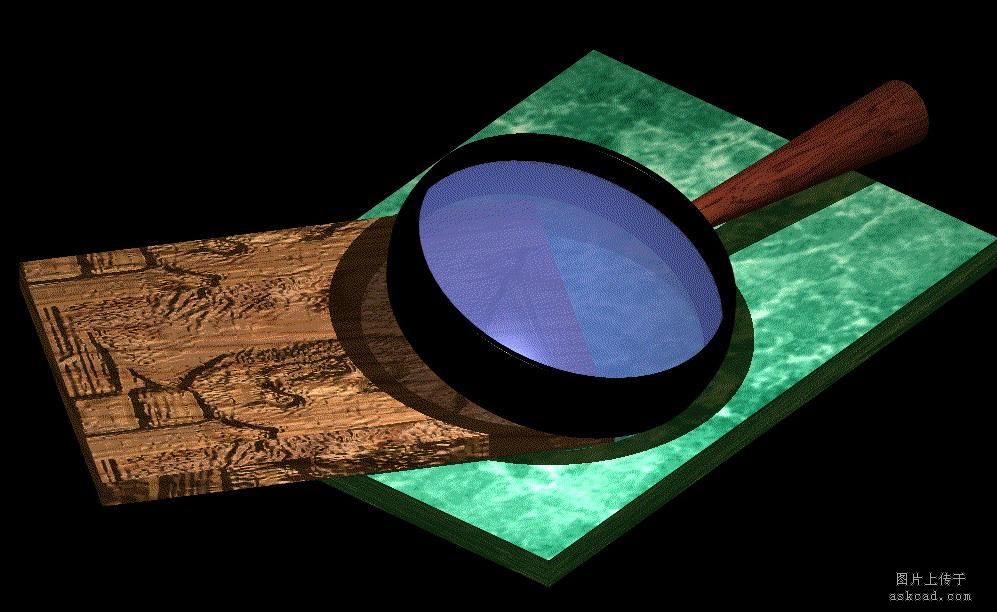

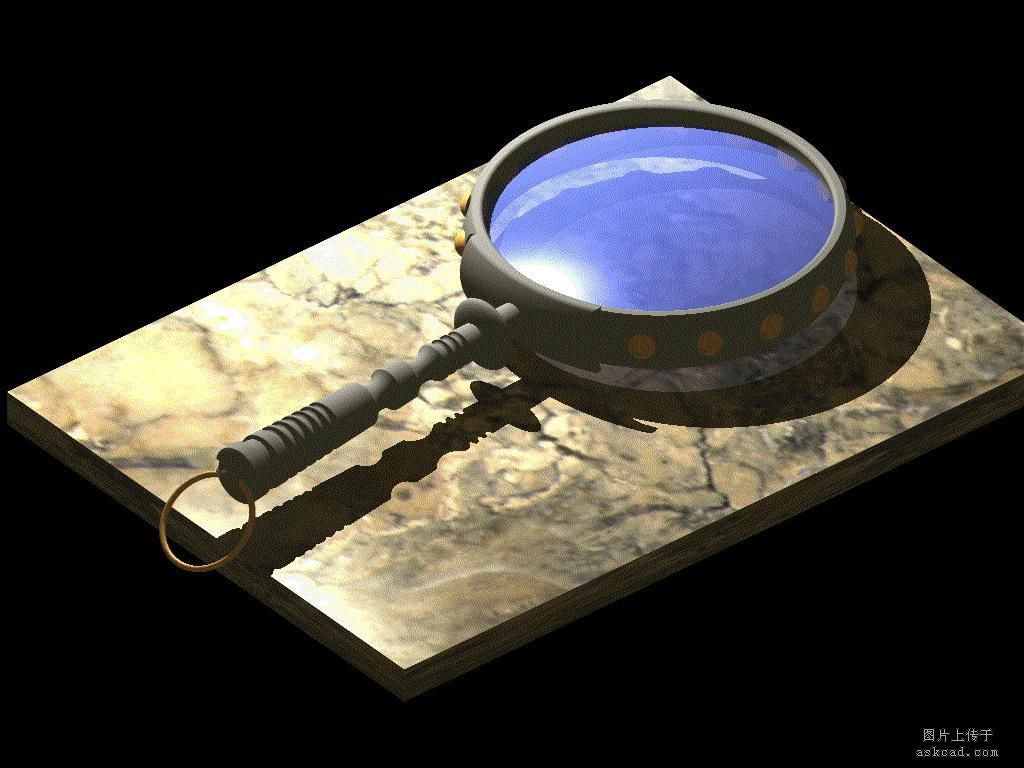

此例思路上相当简单，仅仅是旋转就全部做出来了，这个图的源文件上传了，想看的自己打开看，要点渲染才能看见最终的结果了。这个放大镜确实不难，我另外再做了个比较花哨的放大镜，这个花哨的放大镜也上传源文件了，这个是我脑子中凭空捏造的东西，其原理和前面是一样的，通过这个展示，就是给初学好的朋友提个醒，很多东西是不难的，如果你第一次看到这个有点吃惊的话，多不了几天就习以为常了，因为你已经会做了，而且比这个好，这个我就不讲过程了，总体上是一样的，自己试试看。

另外给初学朋友建议是，刚入门时，不要急于这个命令用用，那个方法用用，力求全部掌握，能够从少数的命令开始，反复使用，很多小小的作品就可以出来，比如这个放大镜，其实就用了相当少的东西，我上集讲的什么压印啊，抽壳啊……，根本都涉及不到。运用的工具少，你就越熟练，思维能力提高得快，这也是我反对老是想用用实体图标的一个原因。

这集对初学朋友作以下要求：

1、能够熟练地创建面域，知道"面域"的重要性。

2、把二维命令运用到三维中来，比如"阵列""镜像"……等等，能在二维中使用的，基本上都可以在三维中运用。

3、没事随心所欲画些线出来，随心所欲地修剪成面域，然后实体旋转与拉伸试试，这对思路的开拓大有好处。还是重复那句老话，我讲的这些都是自己经验所得，自然不能与正规的书上介绍相比，如果有误导观众的地方，敬请留意，切莫上当。欢迎朋友们指出错误与不足之处。

教程已完毕，希望大家看完本篇教程，对CAD的实用方法和技巧有了更多的了解，祝愿大家今后有更多更好的作品出现，并与我们一同分享。谢谢大家观看！
