AUTOCAD输出高清晰图纸的方法

2020-07-20 13:39:36
字体:
来源:转载
供稿:网友

1、文件——绘图仪管理器,将弹出如下图文件夹

AUTOCAD输出高清晰图纸的方法

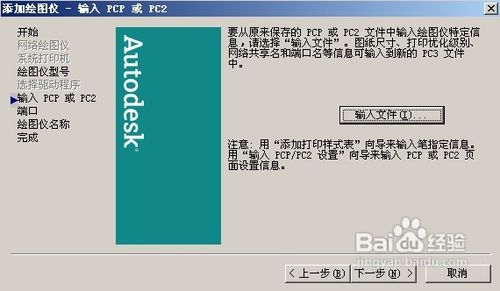

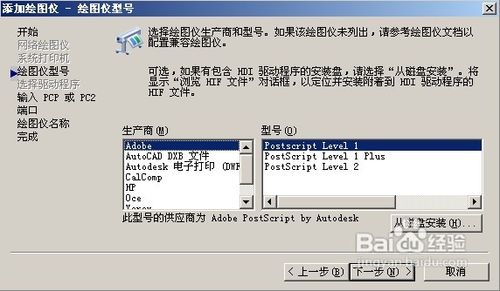

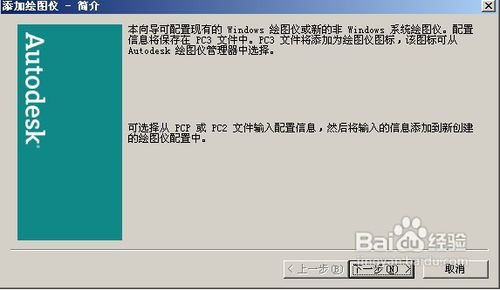

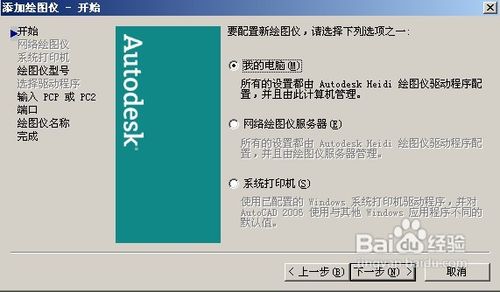

2、双击"添加绘图仪向导",之后一下的步骤都是直接点击下一步进行

AUTOCAD输出高清晰图纸的方法

AUTOCAD输出高清晰图纸的方法

AUTOCAD输出高清晰图纸的方法

AUTOCAD输出高清晰图纸的方法

AUTOCAD输出高清晰图纸的方法

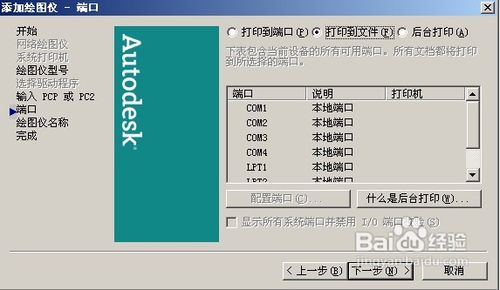

3、选中"⊙打印到文件" (因为是用虚拟打印机输出,打印的时候是弹出保存文件的对话框,所以叫打印到文件)

接着点"下一步"

AUTOCAD输出高清晰图纸的方法

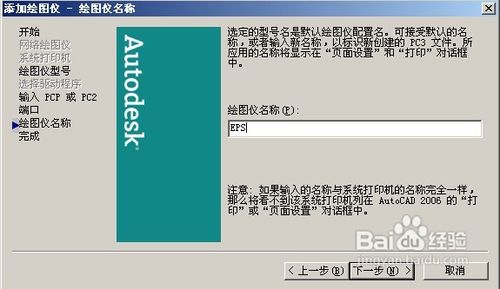

4、给绘图仪取个名字.点"下一步"

AUTOCAD输出高清晰图纸的方法

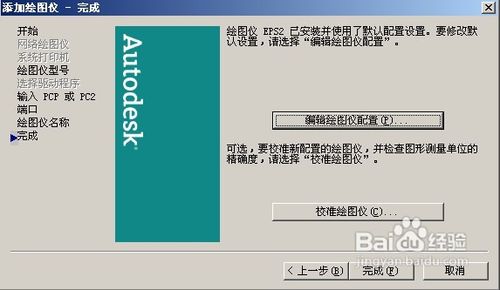

5、点"编辑绘图仪配置" 弹出如下框

AUTOCAD输出高清晰图纸的方法

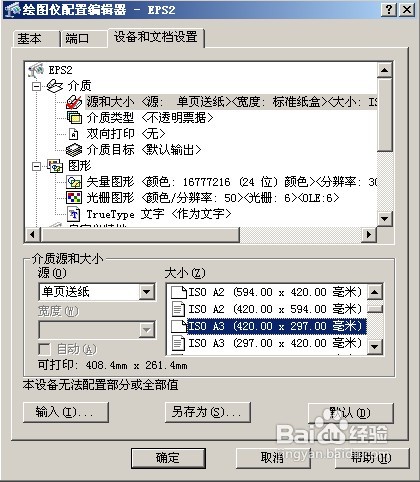

6、选中"源和大小" 在下方选择你要输出文件 的大小 ,这里选择 "ISO A3"

接下来选择"矢量图形" 和"TrueType 文字"

AUTOCAD输出高清晰图纸的方法

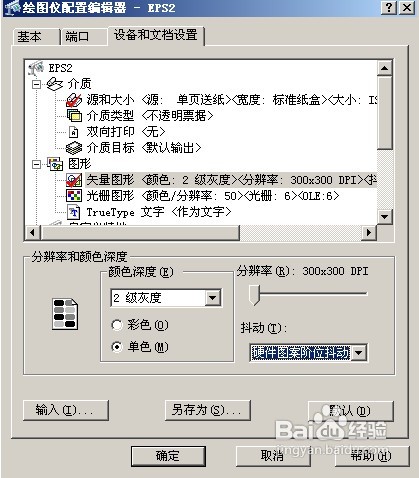

7、矢量图形"对话框, 选单色就是黑白色的,这里还可以设置 分辨率 这里默认 300DPI,抖动不用管,默认就好.

"光栅图形"是设置输出JPG格式的选项,这里不作详细介绍.因为并不能输出高清JPG.

AUTOCAD输出高清晰图纸的方法

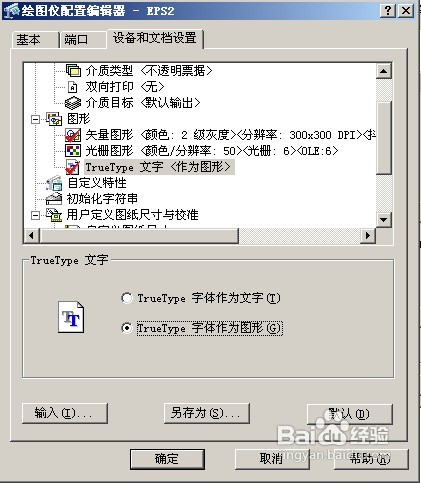

8、"TrueType 文字" 对话框,选"TrueType 字体作为图形",这样输出文字就不会错位,重叠在一起了.

好了,点确定(其它选项不是很重要),再点完成.

AUTOCAD输出高清晰图纸的方法

9、配置完成后,会多出一个EPS的绘图仪.配置完成,进入CAD出图

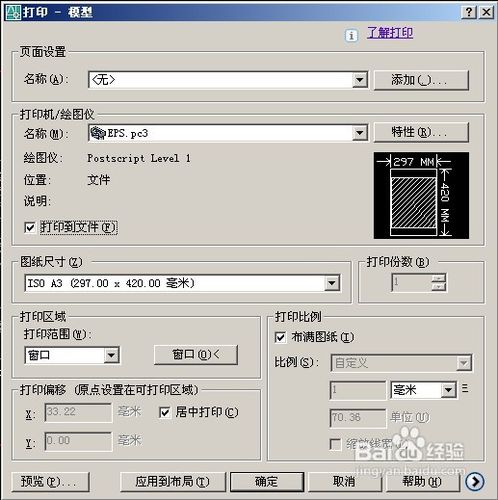

ctrl+p 打印 对话框选项如下图(如果之前没有配置打印,会弹出一个对话框警告,别管他,点确定).

AUTOCAD输出高清晰图纸的方法
