将cad转换成pdf的方法小结

2020-07-20 13:40:20
字体:
来源:转载
供稿:网友

由于目前大家常用的cad有好多版本,就对于把cad转换成pdf我们就把cad分成cad2007前的版本,CAD2007到CAD2010版本,cad2011版本,由于cad功能的改进,对于cad转换pdf个阶段版本方法不一样,但整体趋向与越来越方便。

一、低于cad2007版本的cad转换成pdf

对于低版本的cad转换成pdf文件我们就要借助与其他软件,也就是安装虚拟打印机。在这里我们要安装的是PDF Factory虚拟打印机,按提示正确安装此打印机,我们可以在控制面板--打印机里面看下是否安装正确,如果正确安装则在打印机里面会显示出来,如图所示:

图1

步骤一、打开一个cad文件,然后选择【文件】→【打印】,转到【打印机窗口】,如图所示:

图2

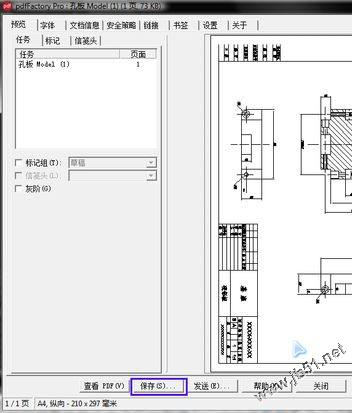

步骤二、在【打印机名称/绘图仪】里面选择【pdfFactory Pro】,在【图纸尺寸】列表框中我们一般选择【A4】,把【打印比例】下方的【布满图纸】勾选中,【打印范围】里面要选择【窗口】,然后点击【窗口】按钮,用十字光标框选择要打印范围,之后会跳出【PDF Factory】的窗口,如图所示:

图3

步骤三、选择文件保存的位子(要保证自己以后能找到),并且给文件命名。这个时候我们就可以用adobe reader软件查看PDF格式图形了。

相关教程Adobe Reader下载

图4

二、cad2007到cad2010版本cad转换成PDF

cad2007版本在cad转换pdf功能上比以前的版本都有很高的改进,本身就内置了pdf打印机,打开cad文件,在文件---打印,转到打印窗口,然后再选着打印里里面选择DWG To PDF .pc3打印机,其他参数和2007以前的版本选择一样。

图5

点击确定键后要选择保存路径和保存的文件名称。如果cad内置没有此打印机,那就在文件---绘图仪管理里面添加此打印机。

推荐阅读打印常见问题

三、最新cad2011版cad转换成pdf

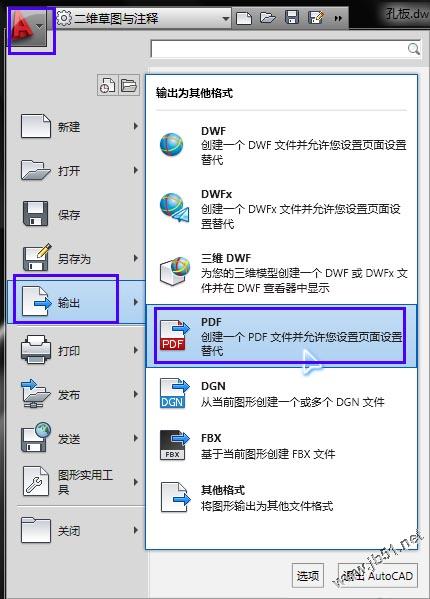

cad2011版本的输出pdf文件就非常方便了,在打开的cad截面中点击文件---输出---PDF如下图。

图6

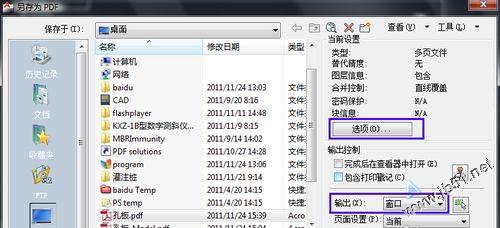

在他弹出的选择界面中要选着图片保存的路径,文件名称,在输出里面选择窗口,然后框选你要打印的图形就可以了。

图7

对于cad转换成pdf也大致就会遇到这么多问题,希望这些方法能对大家有些帮助。
