AutoCAD 一字形螺丝刀头制作教程

2020-07-20 13:40:36
字体:
来源:转载
供稿:网友

在前面小编给大家讲解了一些关于CAD的实例教程,相信对大家也有所帮助了吧,今天接着给大家带来关于AutoCAD教程:一字形螺丝刀头,下面我们一起来看看CAD的具体内容。

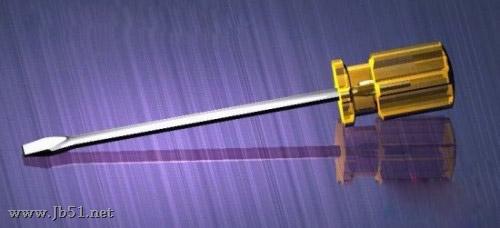

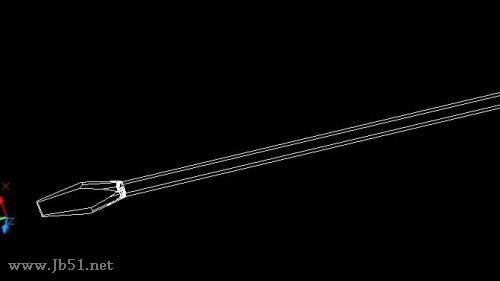

首先看看CAD制作的效果图:

效果图

具体步骤如下:

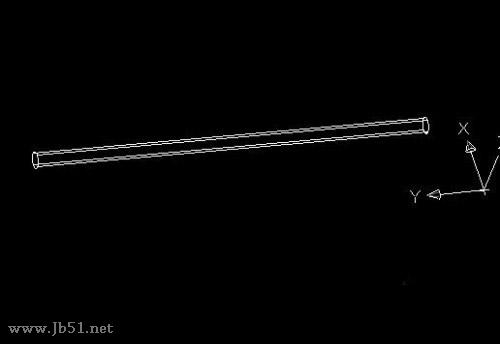

步骤一、在CAD软件中,利用工具在画布中画一个长为120,直径为6的的圆柱体,如图所示:

画一个圆柱体

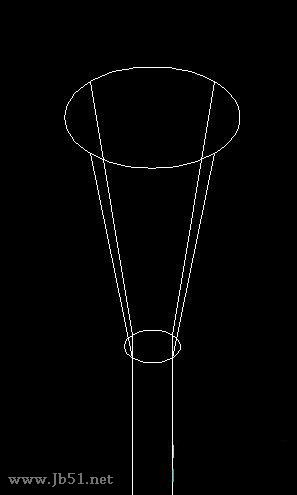

步骤二、然后将端面拉伸30,接着设置倾斜角度为-12。如图所示:

拉伸

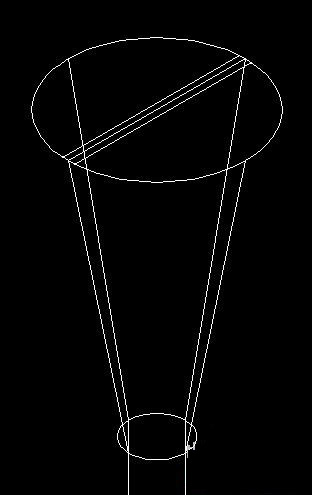

步骤三、在圆的中心画一条直线,然后向两边偏移0.5,如图所示:

偏移

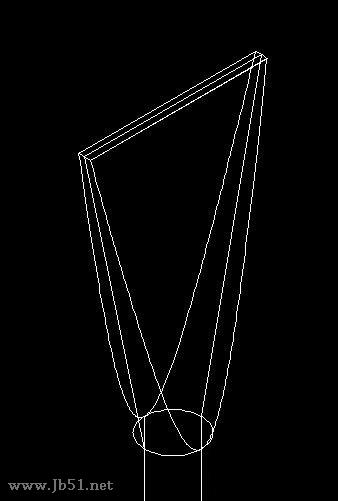

步骤四、然后我们对三个点进行剖切,如图所示:

剖切

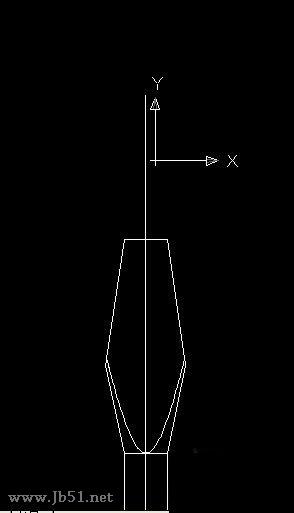

步骤五、接着我们画出需要的线条,如图所示:

线条

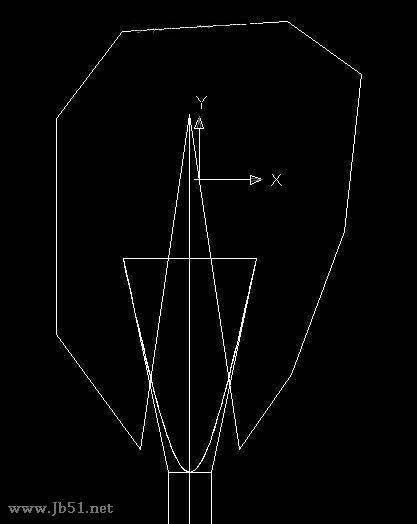

步骤六、然后连接一个闭合环,选择这个面域,之后拉伸成体,如图所示:

拉伸

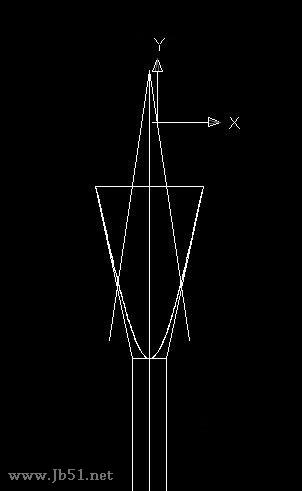

步骤七、之后我们再取其中的差集,如图所示:

差集

步骤八、接着我们在画螺丝刀的圆角即可,如图所示:

螺丝刀

最终效果图:

效果图

以上就是关于AutoCAD教程:一字形螺丝刀头的全部内容,希望大家喜欢。
