CAD怎么创建二维闭合区域的图形?

CAD图纸中需要创建二维闭合区域，该怎么创建呢？下面我们就来看看cad创建二维闭合区域的教程。

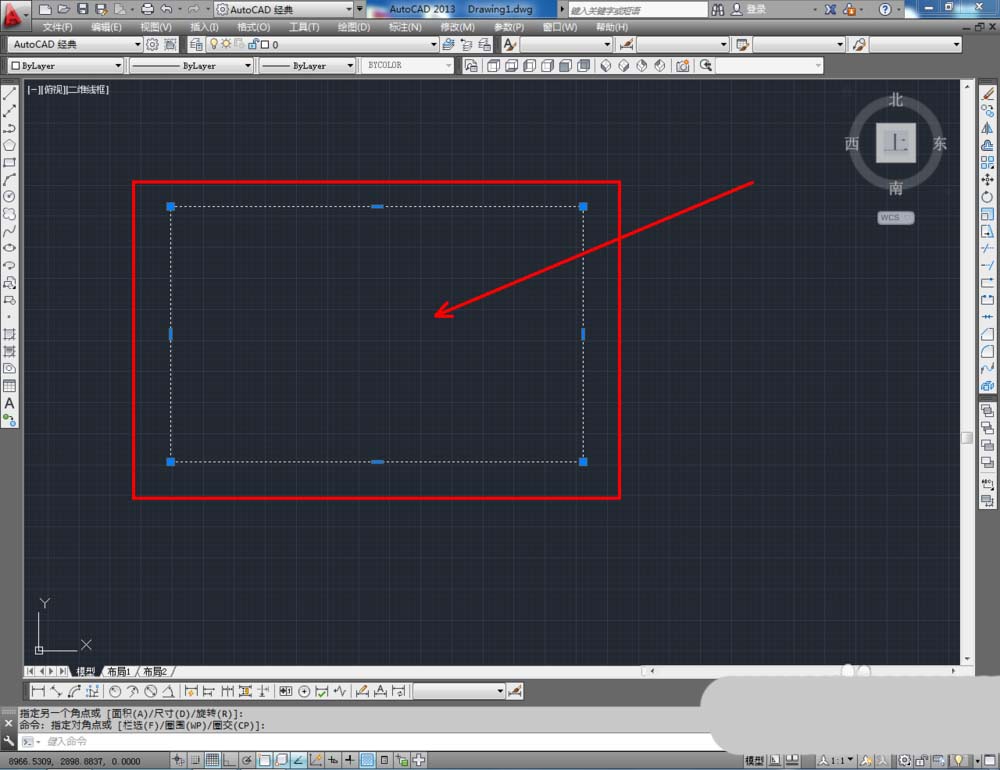

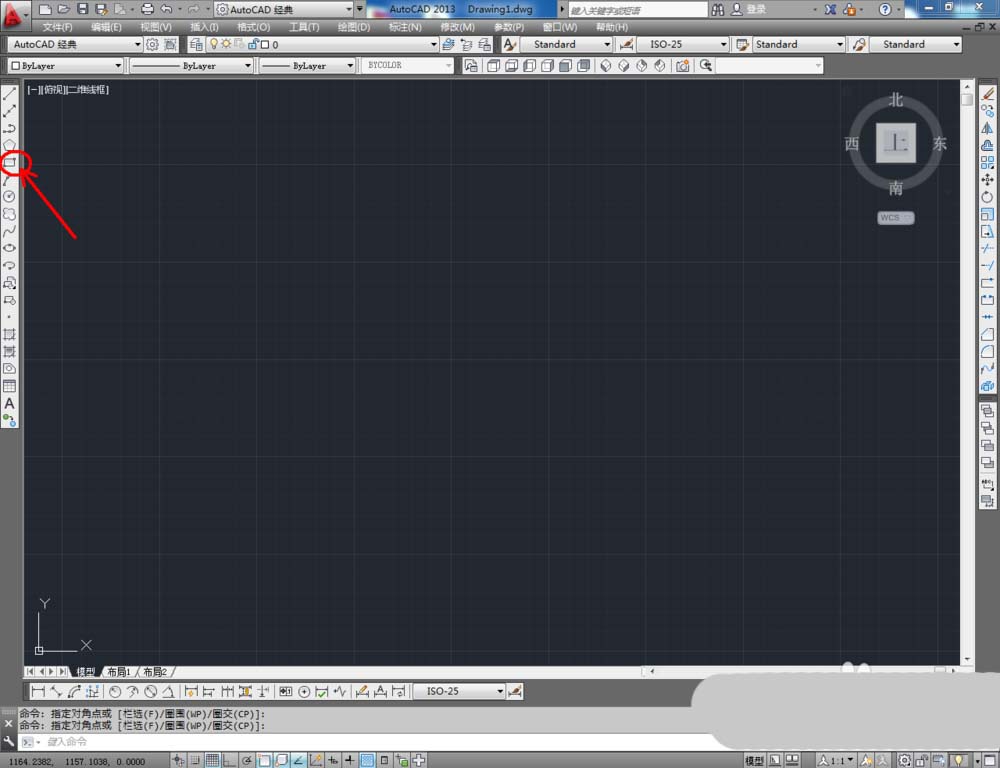

1、打开AutoCAD2013软件，点击【矩形工具】，在作图区域绘制一个矩形；点击【圆形工具】，在作图区域绘制一个圆；继续点击【椭圆工具】，在作图区域绘制一个椭圆。鼠标分别点击绘制好的图案，可以看到，这几款工具均能创建出二维闭合区域；

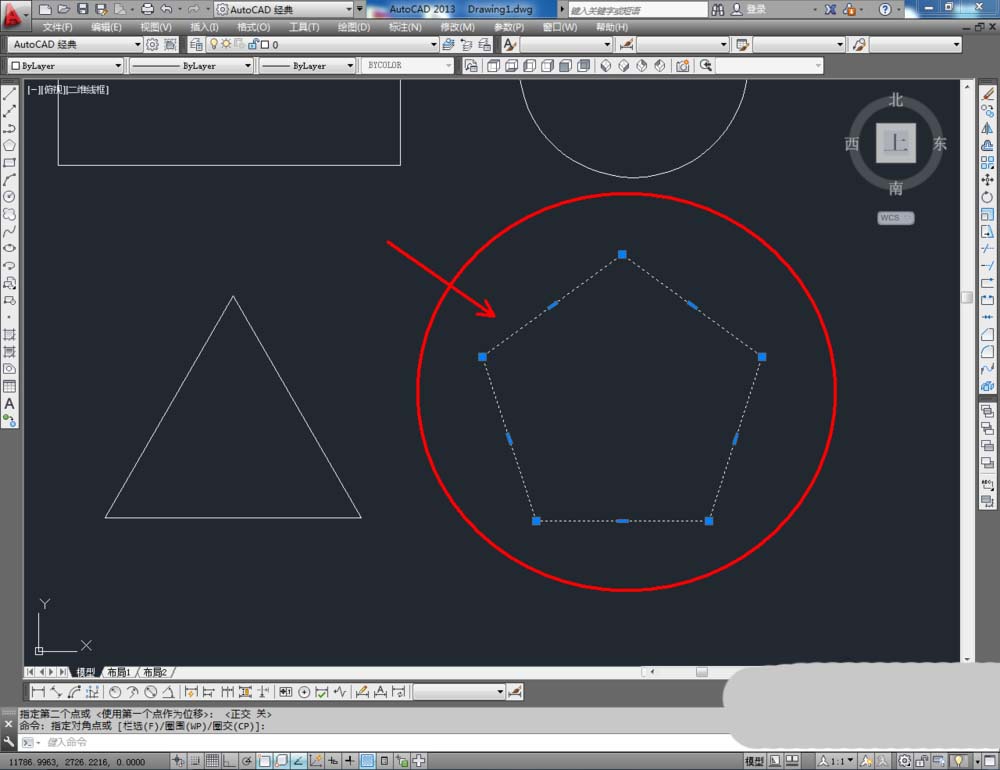

2、点击【多边形工具】，在作图区域绘制出几款不同边数的多边形图案。点击图案，可以看到，运用【多边形工具】制作的区域也为二维闭合区域；

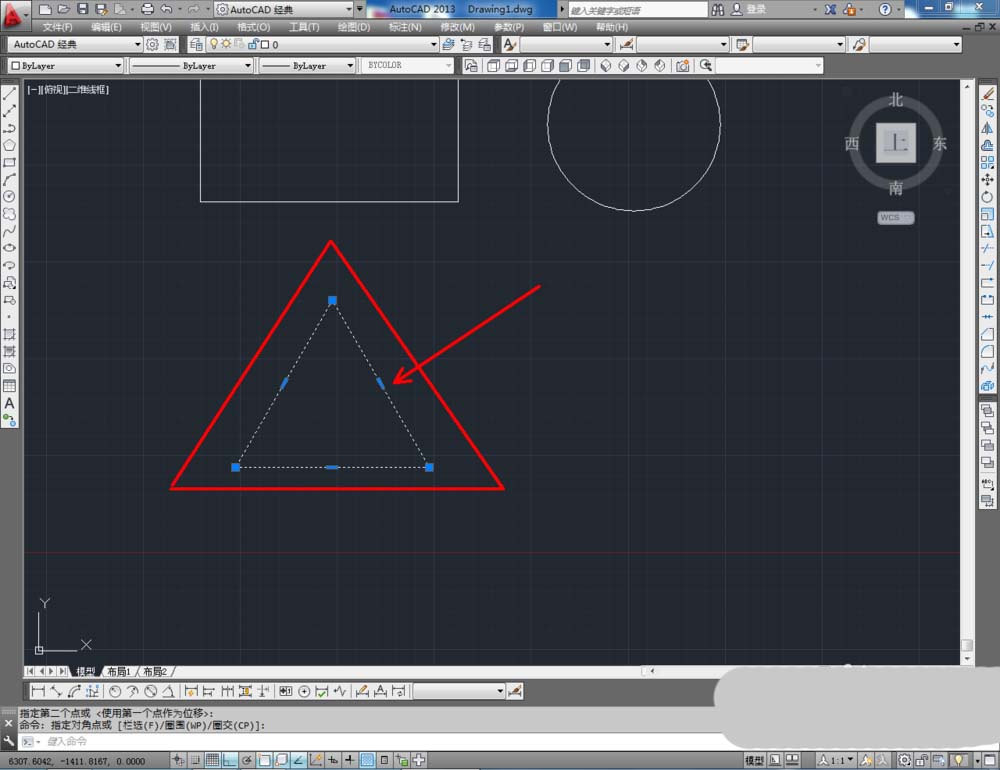

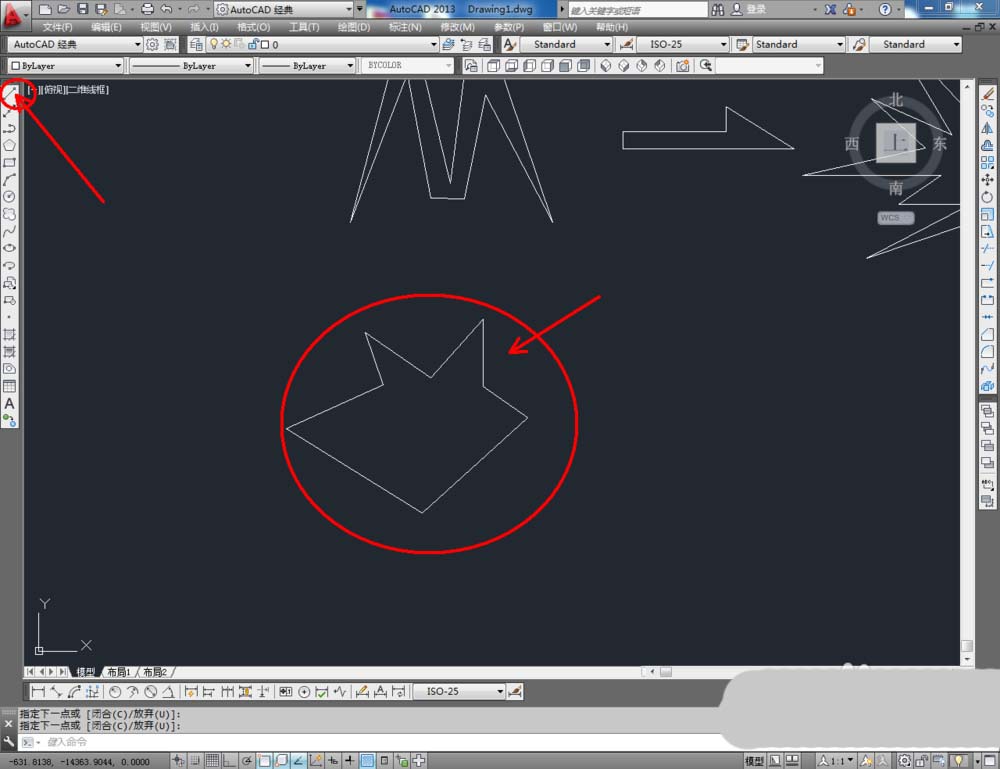

3、点击【多段线工具】，在作图区域绘制出几个不规则的直边图案区域。分别点击这几个区域，可以看到，【多段线工具】创建的区域也为创建二维闭合区域；

4、另外，我们也可以通过【样条曲线工具】来创建二维闭合区域。点击【样条曲线工具】，在作图区域绘制出几个不规则的曲线图案区域。分别点击这几个区域，可以看到，【样条曲线工具】创建的区域也为创建二维闭合区域；

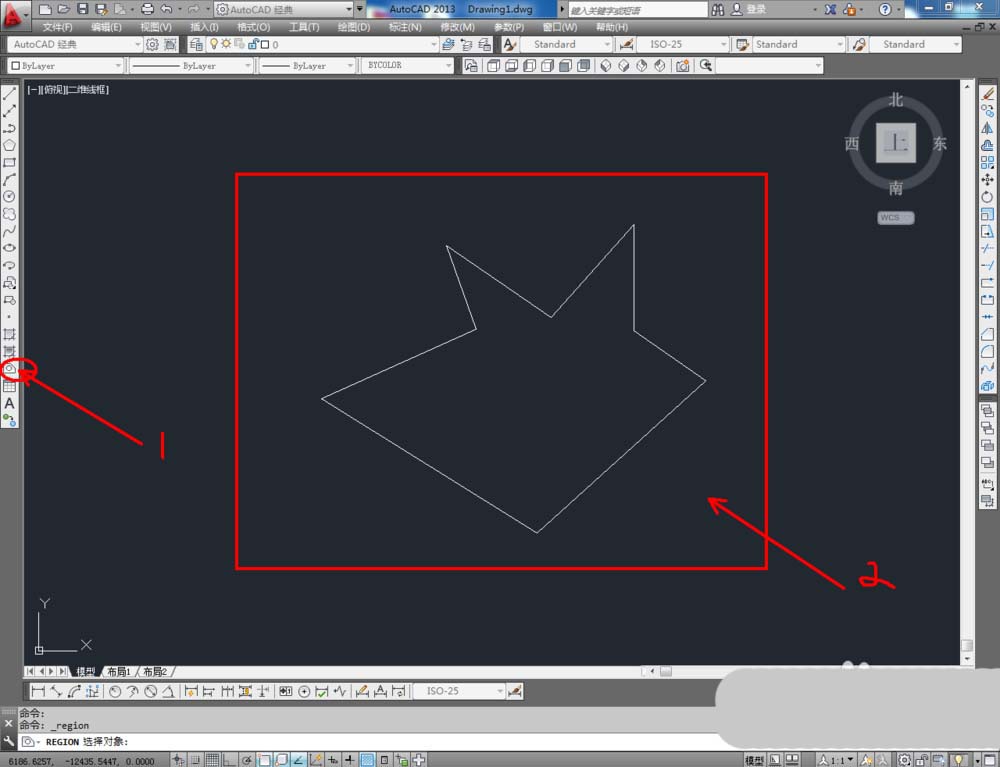

5、点击【直线工具】，在作图区域绘制出几个图案（如图所示）。点击左边工具栏【面域】命令后，框选绘制好的两个图案，并按下空格键。可以看到，经过【面域】后的区域也能创建为二维闭合区域。

以上就是cad创建二维闭合区域的教程，希望大家喜欢，请继续关注武林网。
