CAD怎么布置水路阀门?

2020-07-20 13:41:15
字体:
来源:转载
供稿:网友

阀门是智能水路设计中重要的一个设备。阀门具有种类繁多,样式多样的特点。暖通设计师往往手头需要有足够数量的阀门图块才能够快速符合要求的画好设计图。浩辰cad暖通中内置了大量的阀门库以便设计人员直接调用。下面我们就来看看详细的教程。

菜单:[智能水路]→[阀门]

功能:在任意位置布置阀门,或者沿管线布置阀门

命令行提示:选择布置点或[上下翻转(S)/左右翻转(Z)/放大(Q)/缩小(W)/旋转90°(A)/旋转(R)/直径(D)/标高(E)]:

执行该命令后,弹出对话框,如图示:

可以修改阀门的名称、直径、缩放比例等参数;

任意布置:在图中任意一点不知阀门,阀门的所有参数均来自对话框,如果阀门正常被布置在管线上,则系统、角度和直径参数取自所在管线;

沿管线布置:布置过程中自动匹配鼠标点附近的管线,系统、直径、角度和标高参数取自该管线,其他参数取自对话框;

布置过程中可以通过命令行旋转角度、翻转操作和缩放功能等;

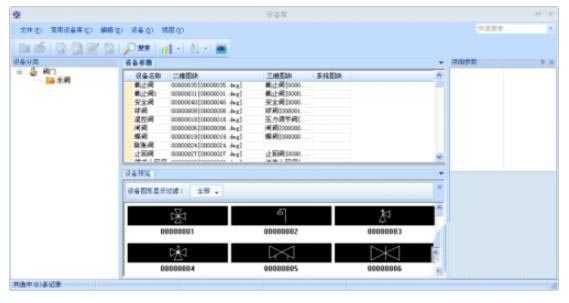

界面提供6种常用阀门,方便用户布置多种阀门时的切换操作,同时用户可以通过双击阀门预览图,修改该位置的常用阀门类型,会弹出对话框,如下图:

可以通过双击设备参数中的设备名称项,将该阀门自定义为常用阀门。

以上就是用CAD来布置水路阀门的步骤,希望大家喜欢,请继续关注武林网。
