CAD三维模型怎么倒角? CAD三维对象倒角技巧

2020-07-20 13:42:34
字体:
来源:转载
供稿:网友

CAD三维模型可以进行倒角,该怎么倒角呢?下面我们就来看看cad三维对象倒角的教程。

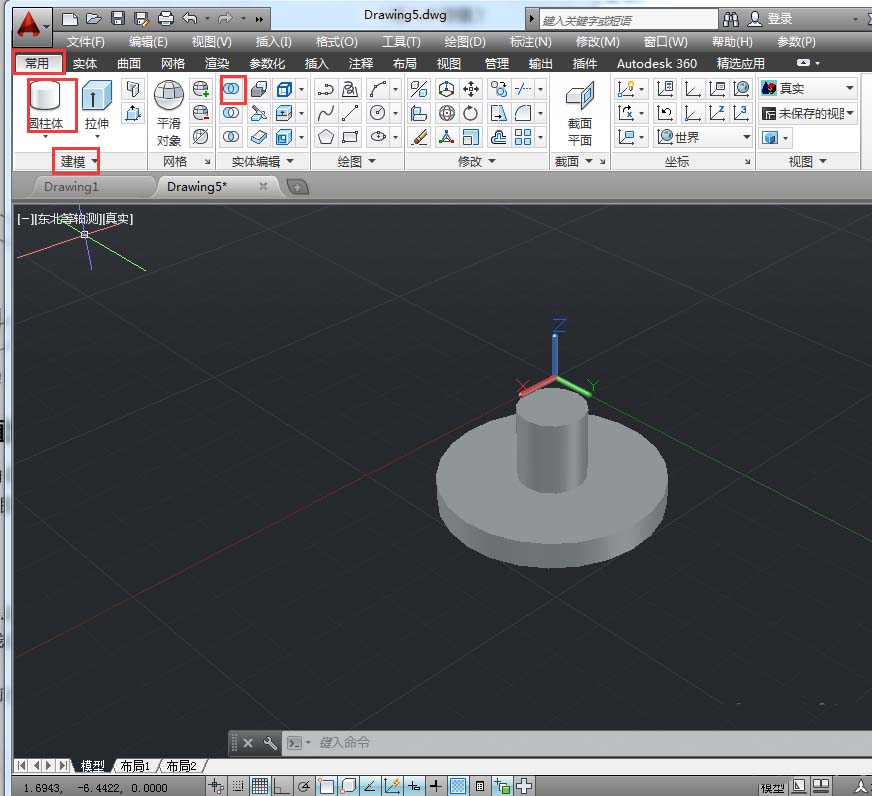

1、首先通过【常用】》【建模】》【圆柱体】绘制两个圆柱,并通过【交集】操作合并两个圆柱。

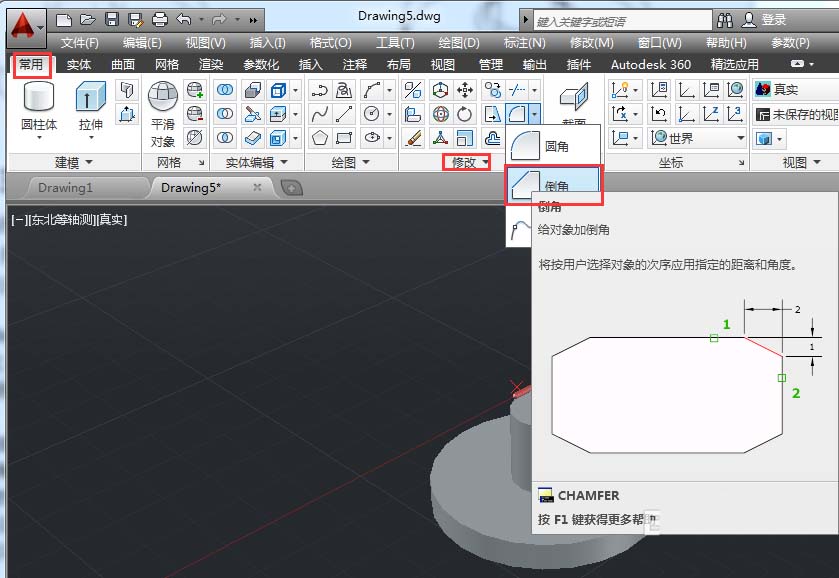

2、接着在菜单栏依次找到【常用】》【修改】》【倒角】选项。

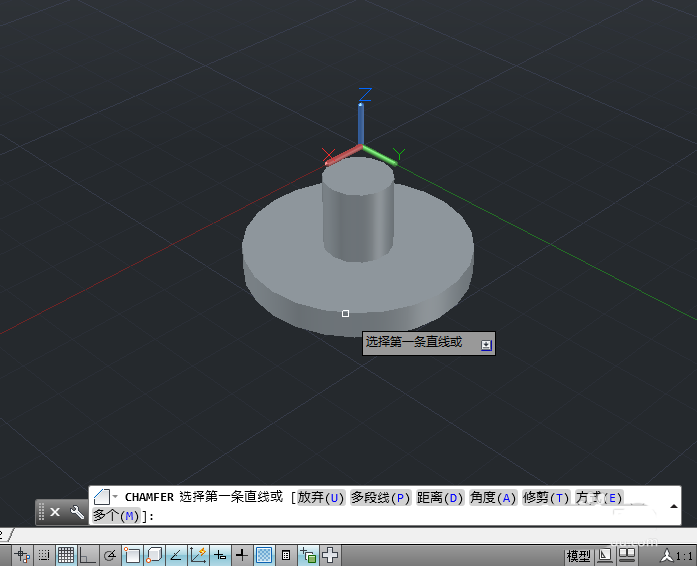

3、点击【倒角】后,用鼠标左键在绘图立体图形上单击选择第一条直线。

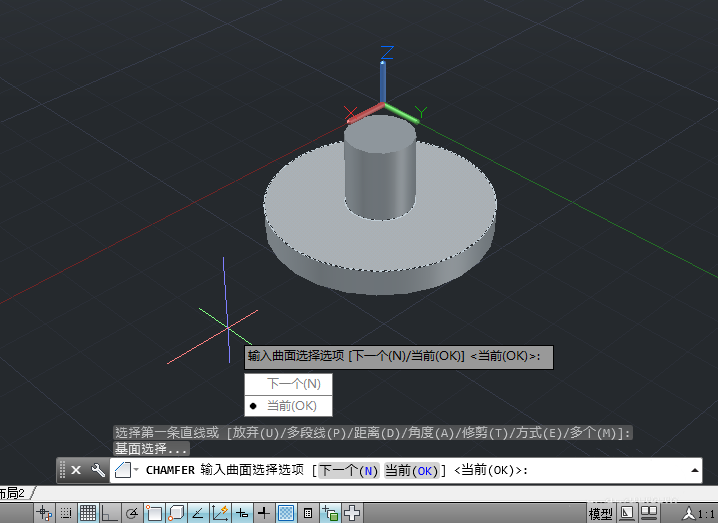

4、选择好直线后,输入曲面选择选项(按回车键)。

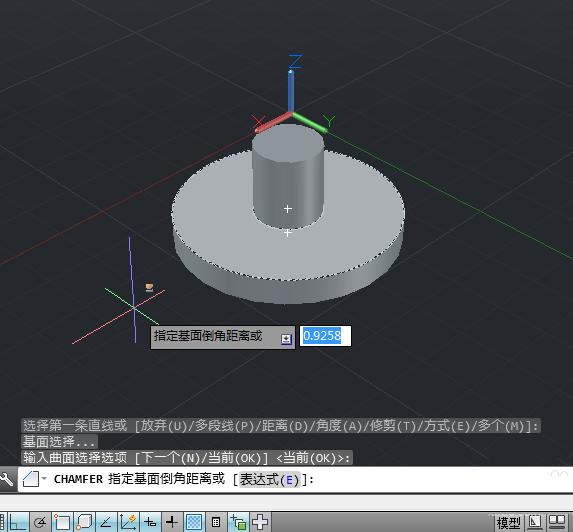

5、然后指定基面倒角距离,可以输入个数值。

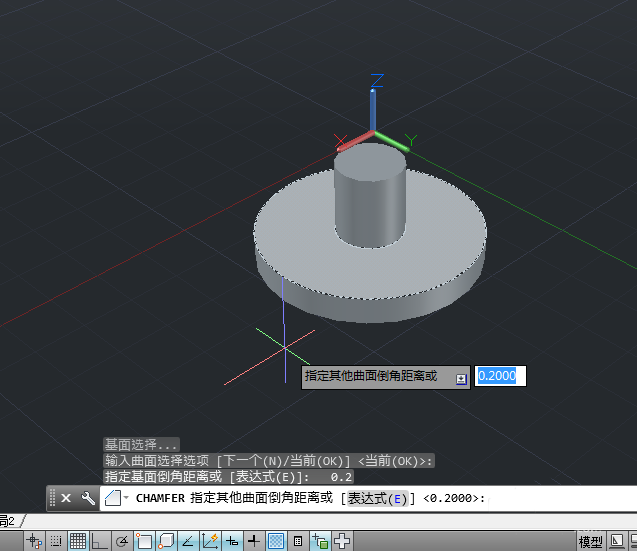

6、接着指定其他曲面的倒角距离,按回车键。

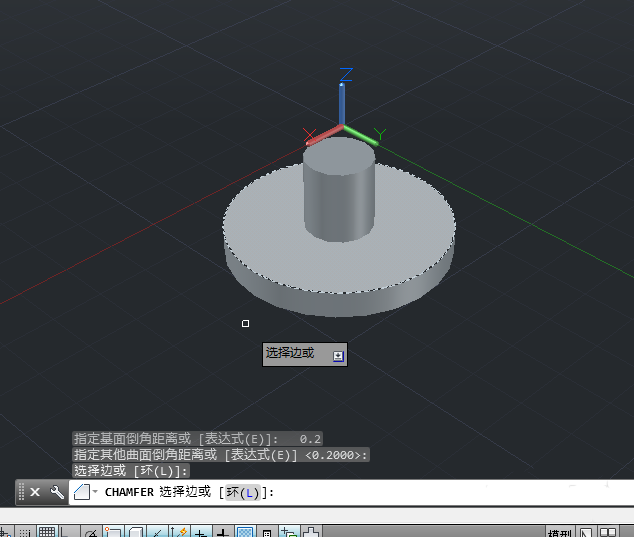

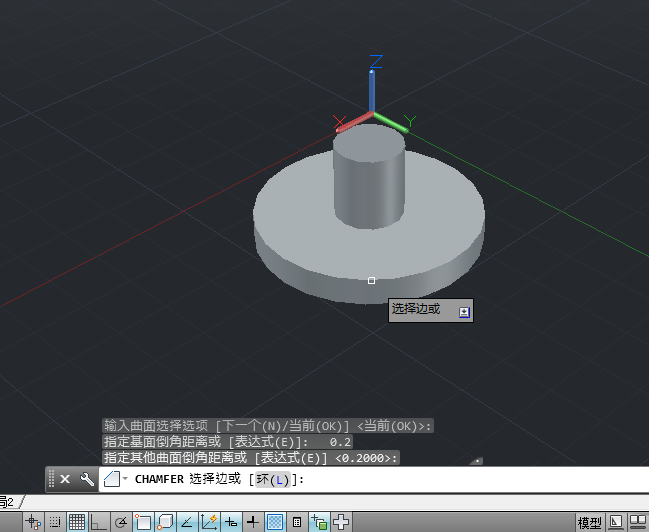

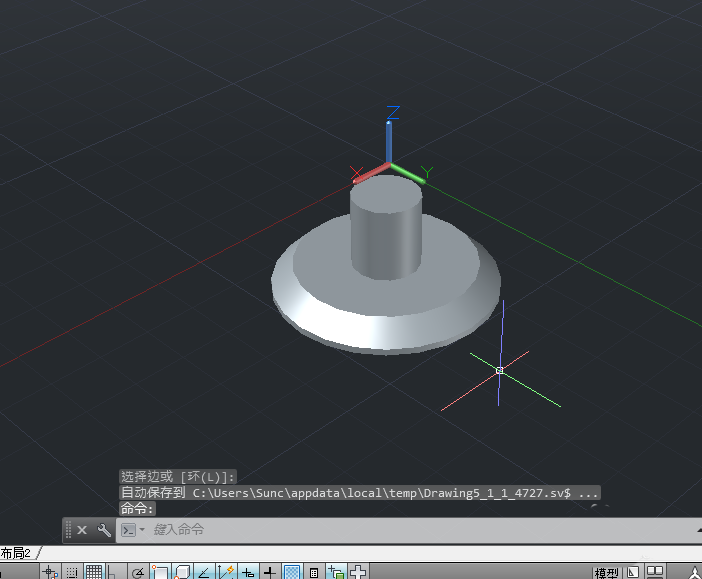

7、再次选择倒角边,选择好后按回车键。

以上就是CAD三维对象倒角技巧,希望大家喜欢,请继续关注武林网。
