CAD怎么设计鞋柜立面图?

cad中绘制家具图纸很简单，想要设计一款鞋柜的立面图，该怎么设计呢？下面我们就来看看详细的教程。

1、打开CAD新建选择如图样板：

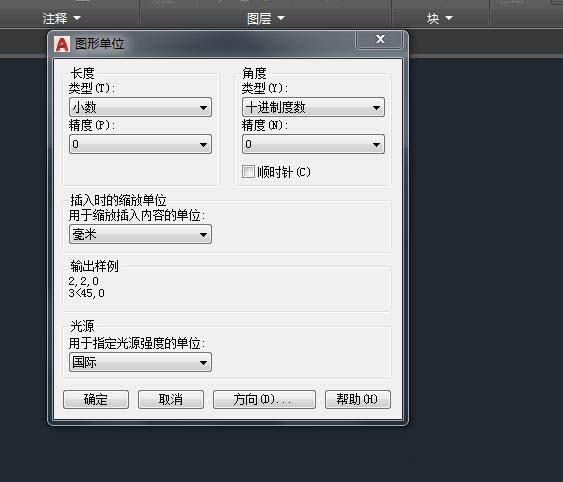

2、选择格式，在选择单位命令，将精度改为0，然后确定如图：

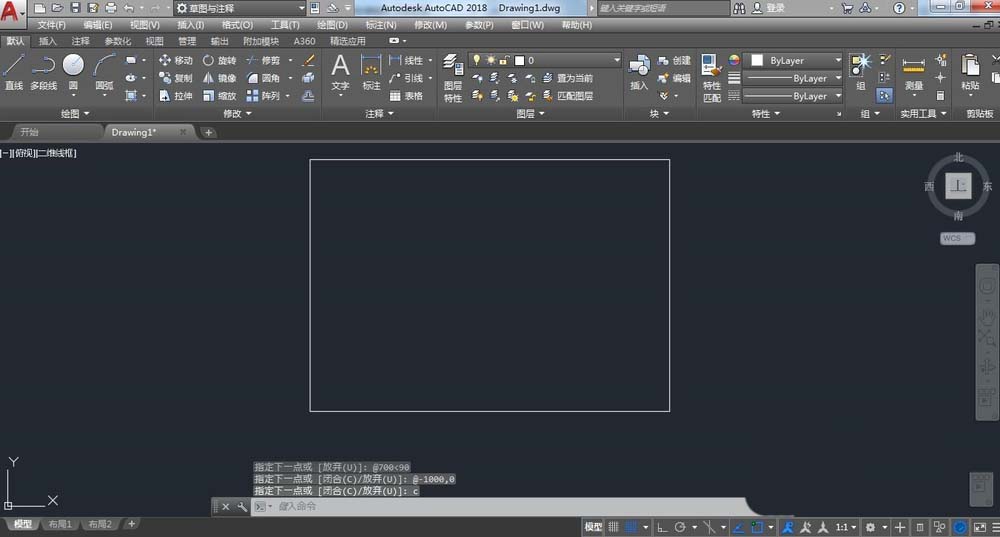

3、接下来绘制，点击直线任意一点输入@1000,0

再输入@700<90

然后输入@-1000,0

最后c闭合得到如图：

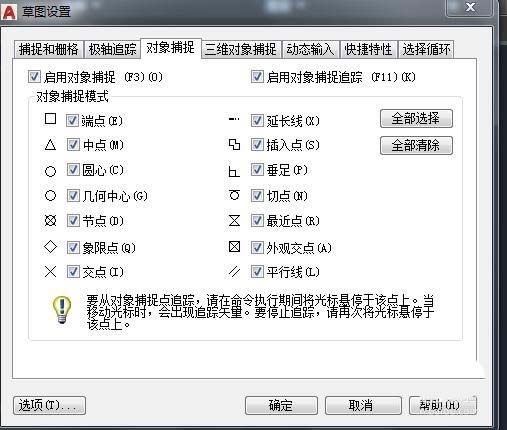

4、设置捕捉模式如图打开，然后设置你需要的捕捉如图：

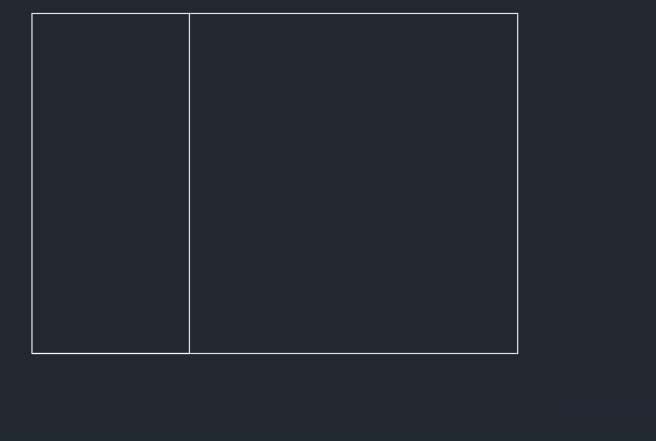

5、绘制内部图，利用捕捉设置第一个点输入@324,0，然后网上垂足如图：

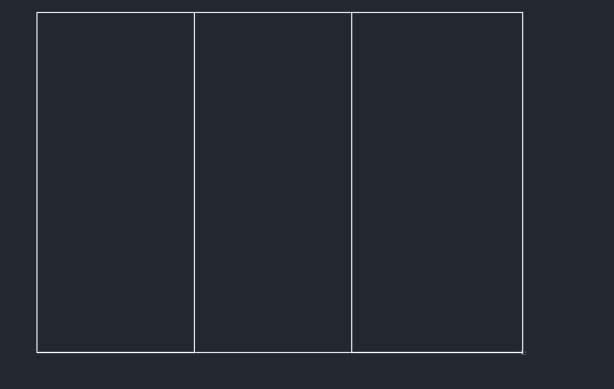

6、接下来从右边引出点输入352，然后往上引垂得到如图：

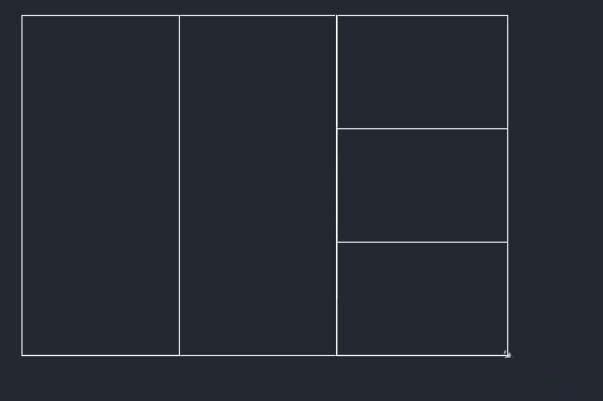

7、通过中点捕捉，得到两点之间，如图位置引出线，输入700/3，在利用两点之间的中点得到如图：

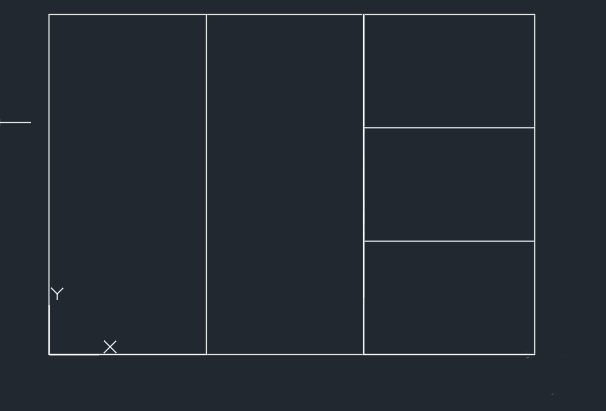

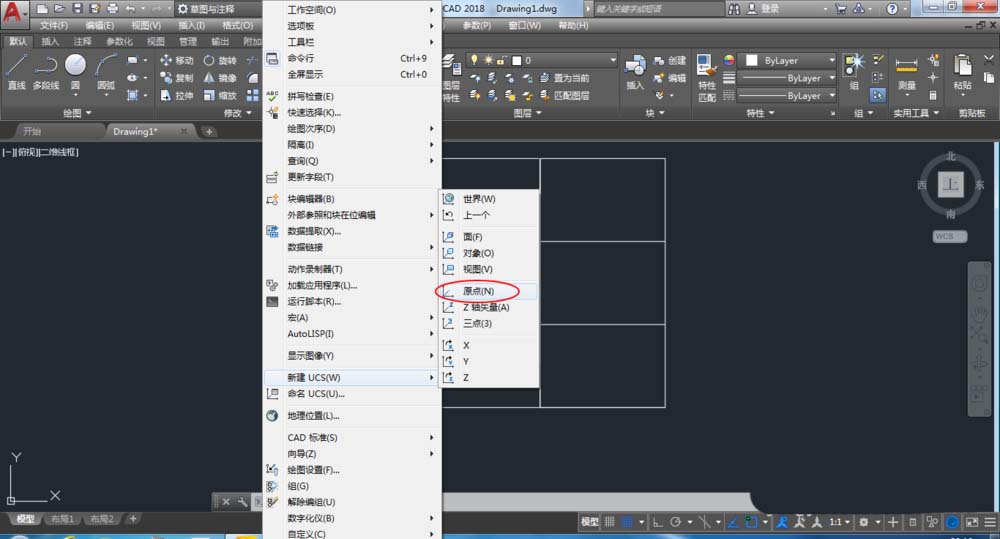

8、接下来在工具栏下，新建ucs找到原点，并移动原点 如图：

9、接下来，点击直线输入36,36回车

输入@252,0回车

输入@0,628

输入@-252,0最后闭合 得到如图：

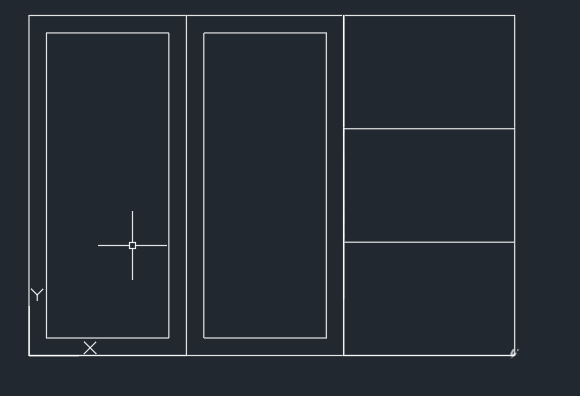

10、接下来输入360,36回车

输入@252，0回车

输入@628<90回车

输入@-252,0

最后闭合c得到如图：

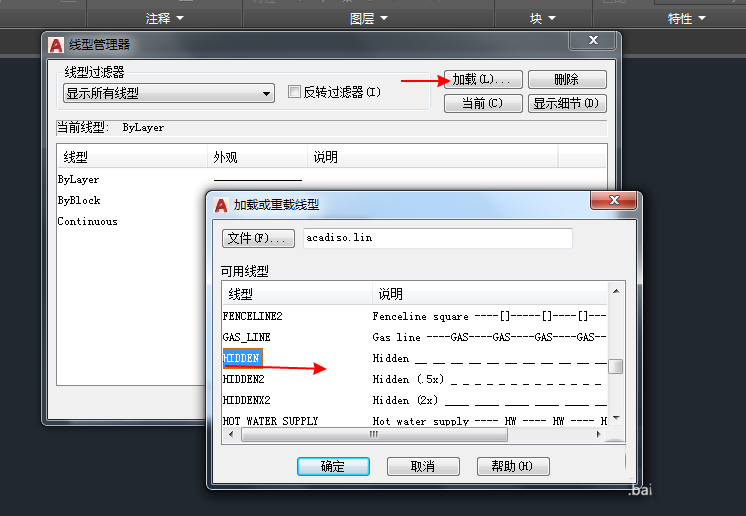

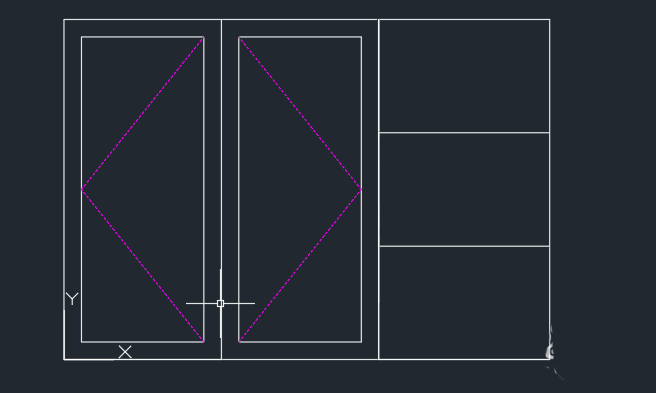

11、选择如图线性单击确定：然后修改颜色，最后通过中点捕捉鞋柜立面图就好了如图：

以上就是cad画鞋柜立面图的教程，希望大家喜欢，请继续关注武林网。
