CAD Plant 3D怎么创建设备?

CAD Plant 3D创建立体设备很简单，该怎么创建呢？下面我们就来看看详细的教程。

一、储罐类模型的建立

1、建立一个项目，在项目中新建一个图纸，给它取一个名字。

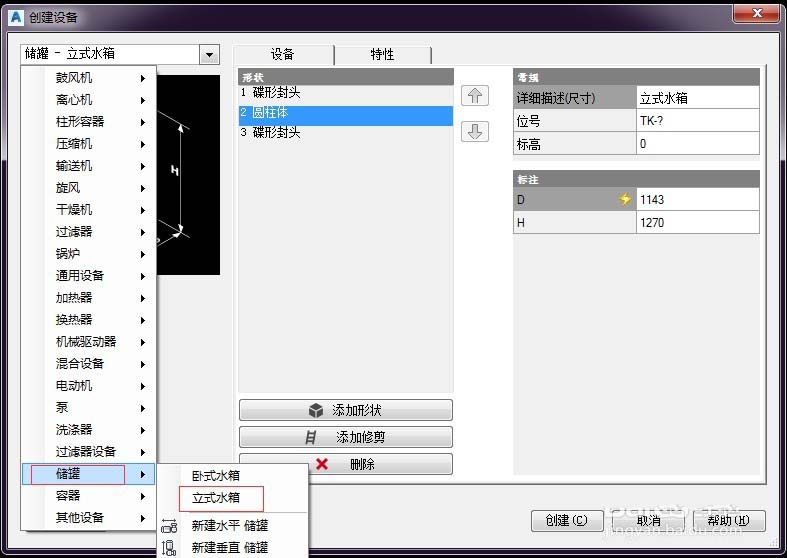

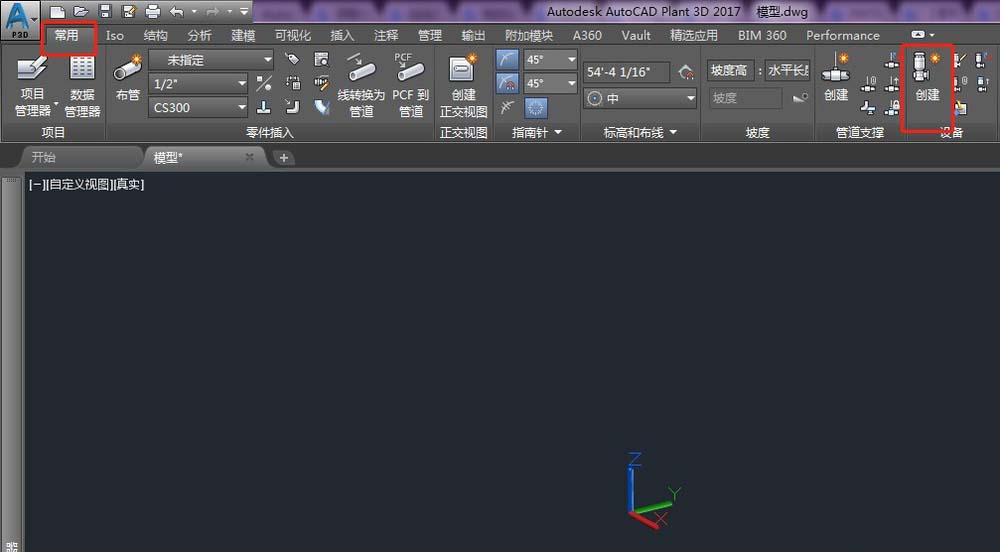

2、依次点常用工具栏>设备>创建，选择储罐>立式水箱

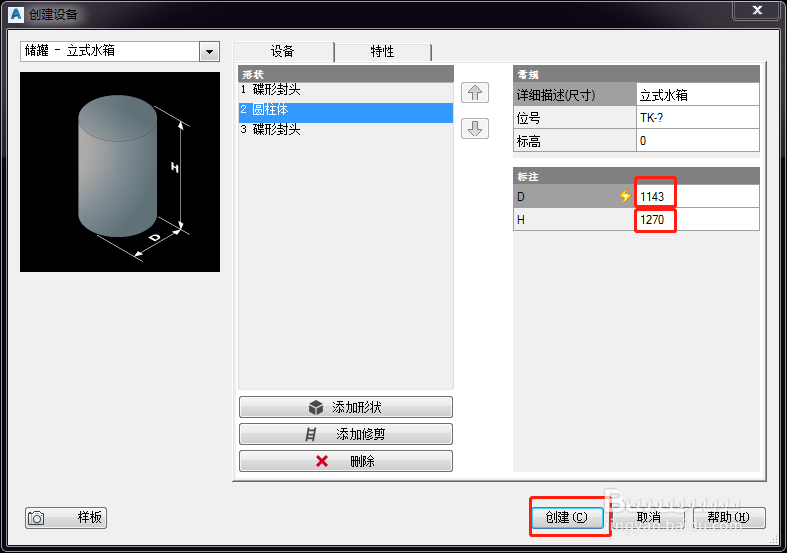

3、输入储罐的直径和高度，点击确定。（还可以对储罐的封头类型进行编辑）

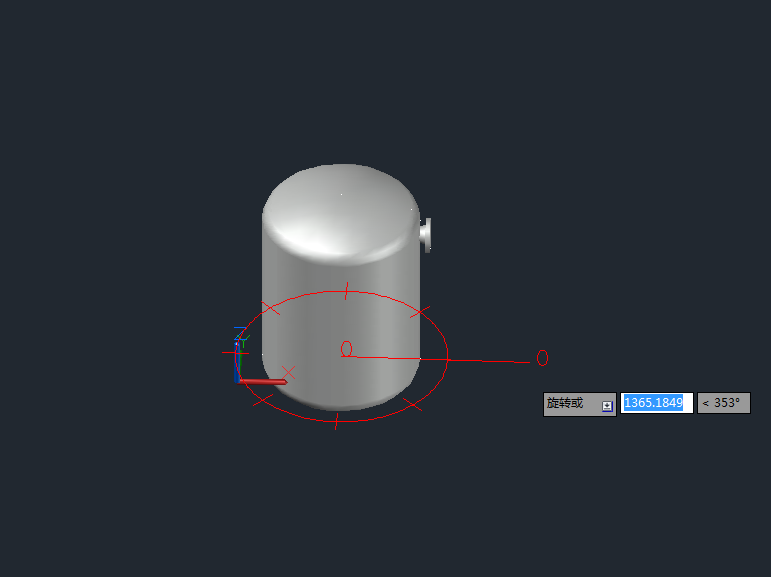

4、指定储罐的旋转角度和位置，

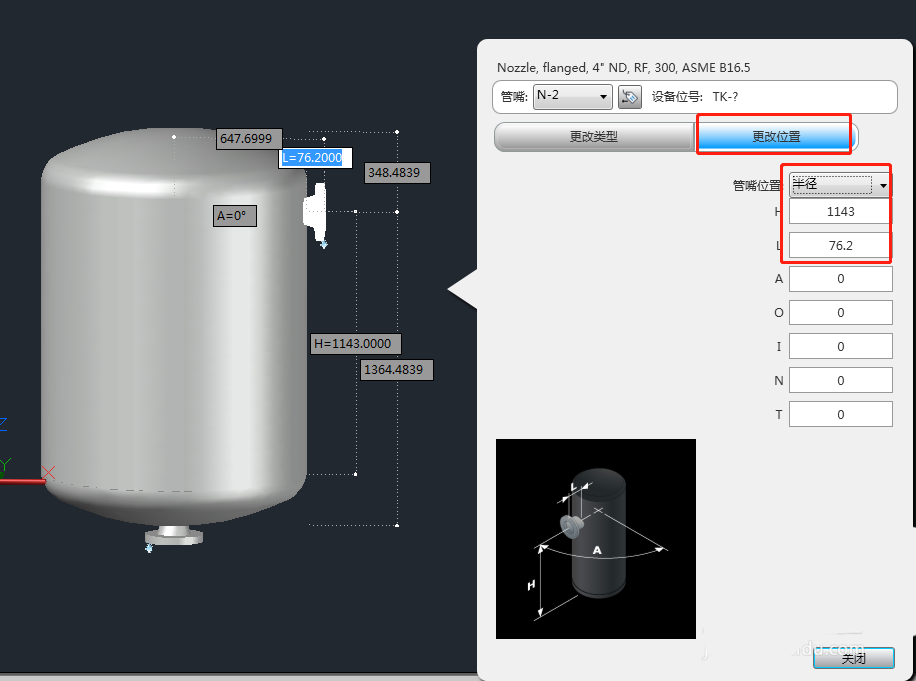

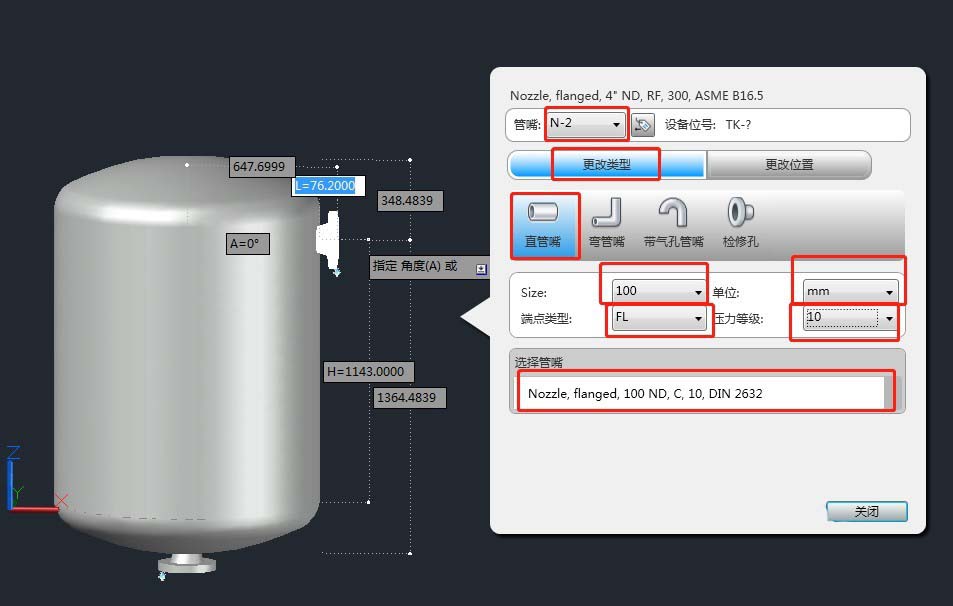

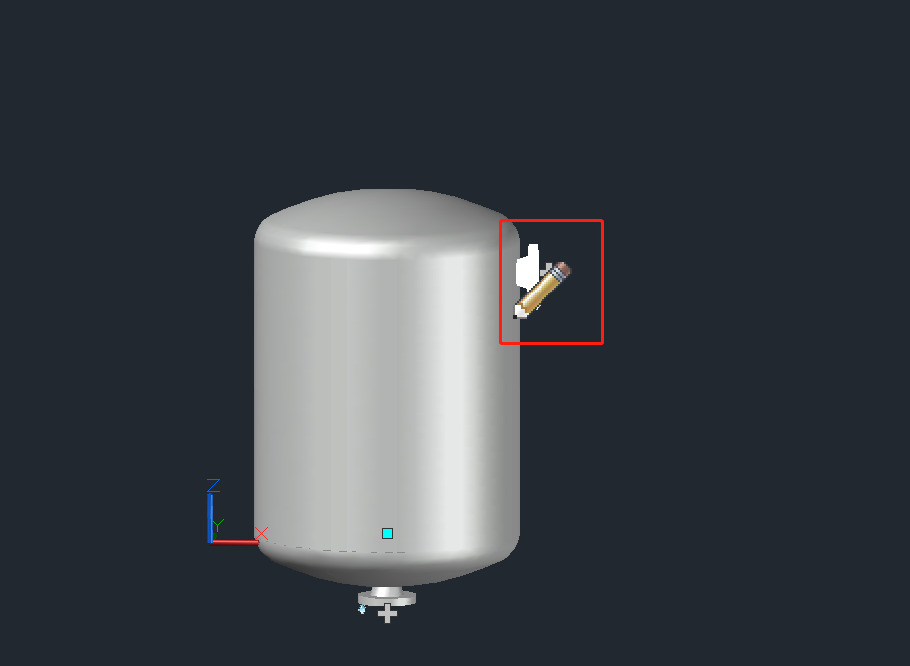

5、之后按CtrL点击储罐的管嘴会出现小铅笔的东西，点一下可以修改管嘴的大小和位置以及伸出长度，这样一个储罐的设备模型就建好了。同时你也可以建立卧室储罐，方法和这个一样。

二、泵类模型的建立

1、依次点常用工具栏>设备>创建，选择  泵>离心泵（至于哪种泵根据需要）

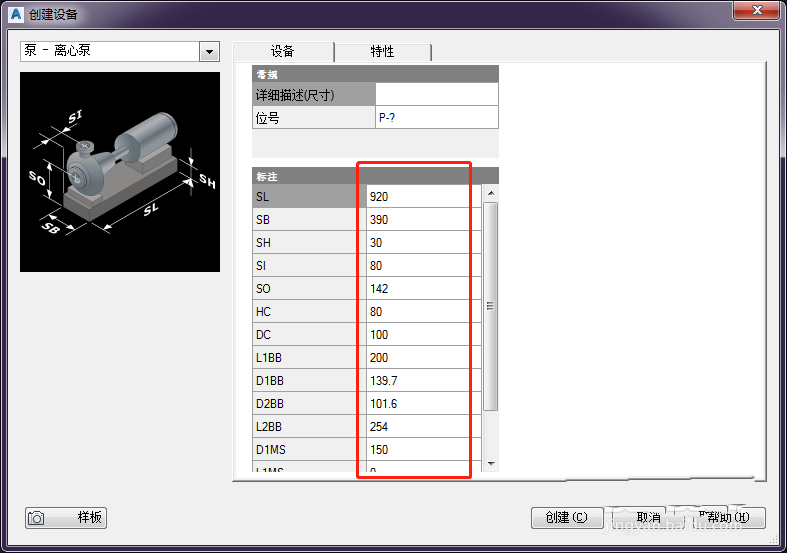

2、之后修改各项参数，泵类的主要定位的是进出口位置，其他的示意放在那里就可以了

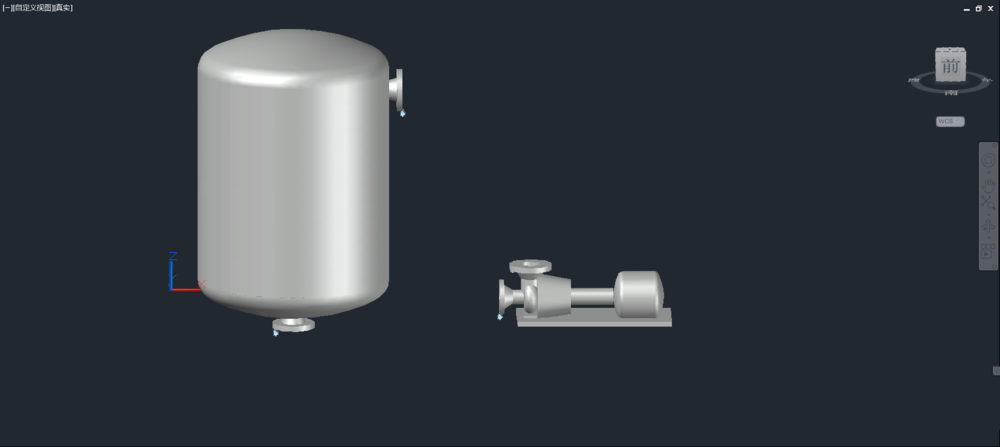

3、之后用编辑储罐同样的方法编辑管嘴，这样这两个设备模型便建立起来了！

以上就是CAD Plant 3D创建设备的教程，希望大家喜欢，请继续关注武林网。
