CAD图纸标注怎么添加深度符号?

2020-07-20 13:43:52
字体:
来源:转载
供稿:网友

CAD制图中标注时需要输入深度符号,该怎么输入呢?下面我们就来看看详细的教程,很简单,请看下文详细介绍。

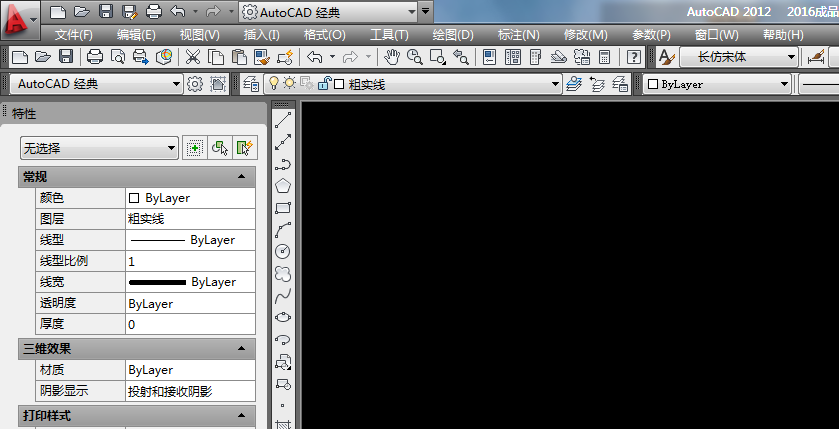

1、如下图所示,打开AutoCAD软件,新建一个空白文件。

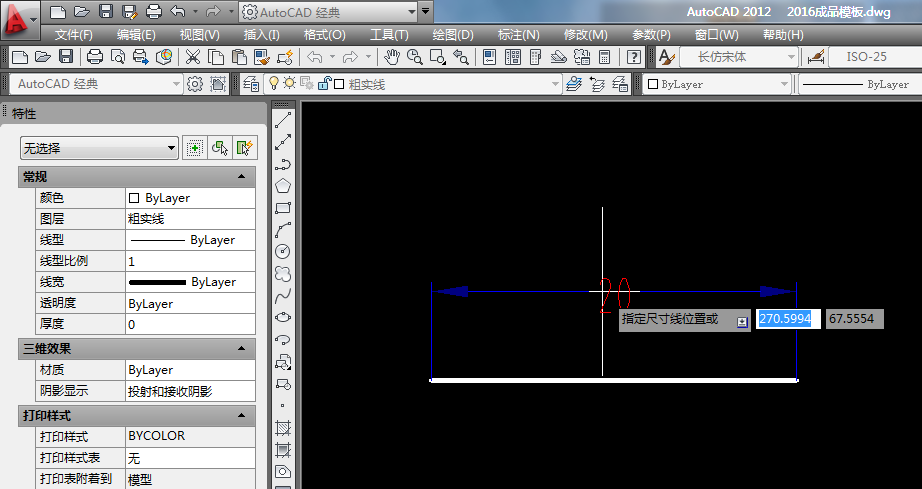

2、如下图所示,画一条长20的线段,并标注一个尺寸,作为演示所用。

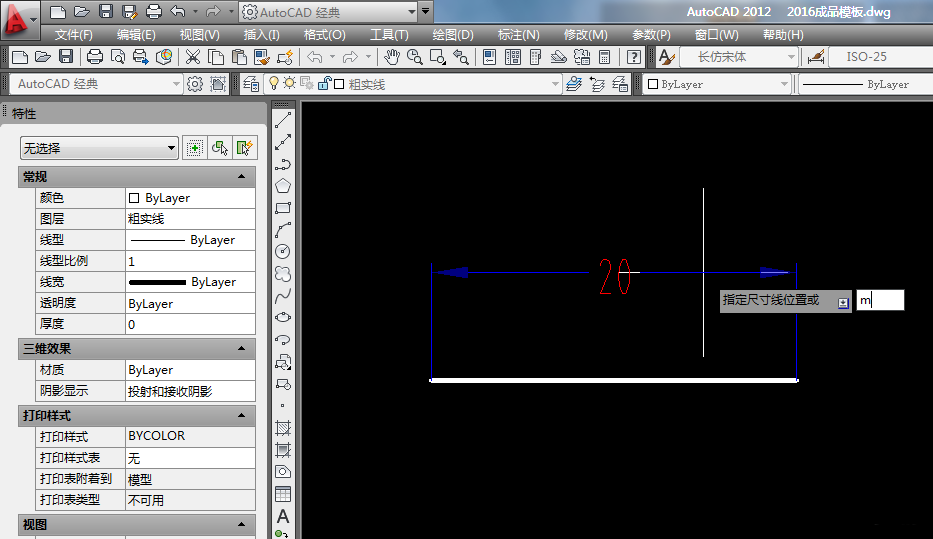

3、如下图所示,输入字母“m”,回车。

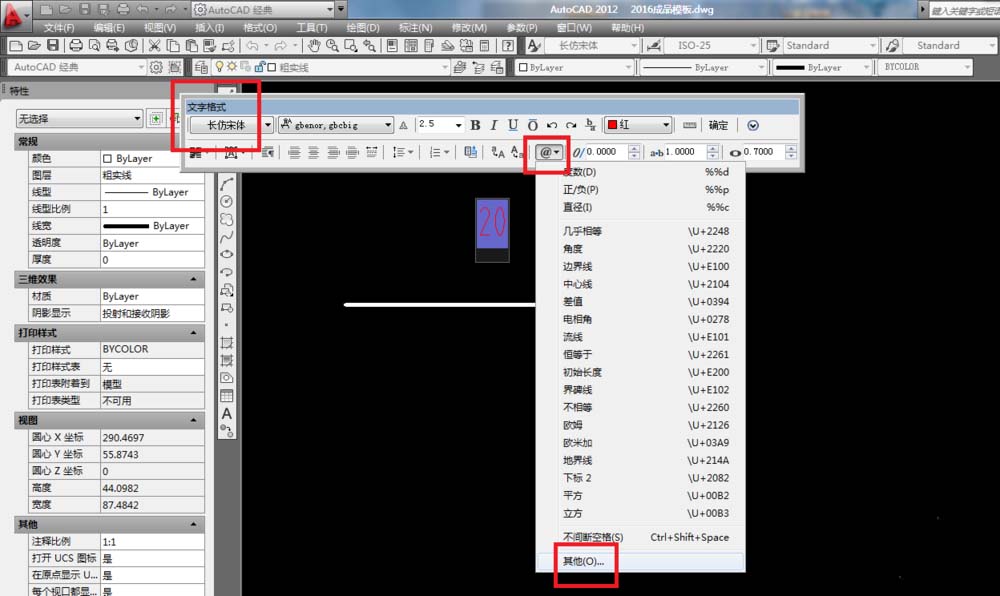

4、如下图所示,弹出“文字格式”对话框,在它的工具栏中找到“@”,点击它,在它弹出的下拉菜单中找到“其他”,点击它。

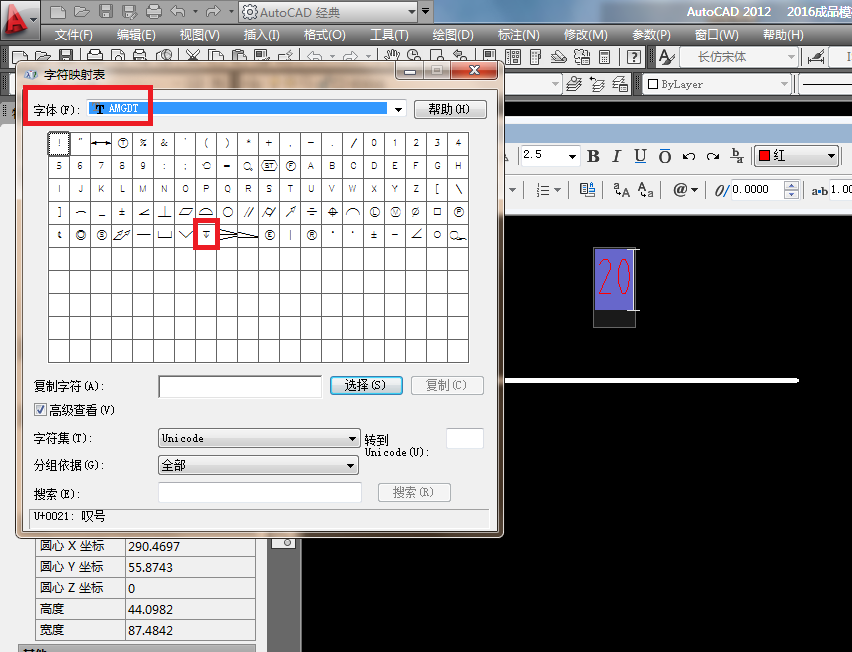

5、如下图所示,弹出了“字符映射表”,先选择字体“AMGDT”,在出现的字符中找到深度符号。说明一下,这个字体也是一个一个的找的,看那个字体中有深度符号,就选择哪个字体。

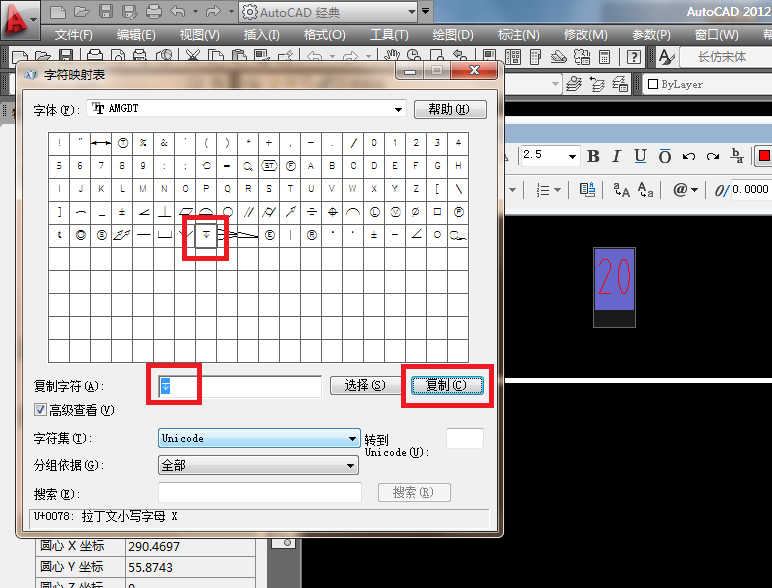

6、如下图所示,先鼠标左键双击深度符号,当它出现在“复制字符”框中时,用鼠标左键选中它,然后点击“复制”按钮。完成这些,这一步的操作就结束了。

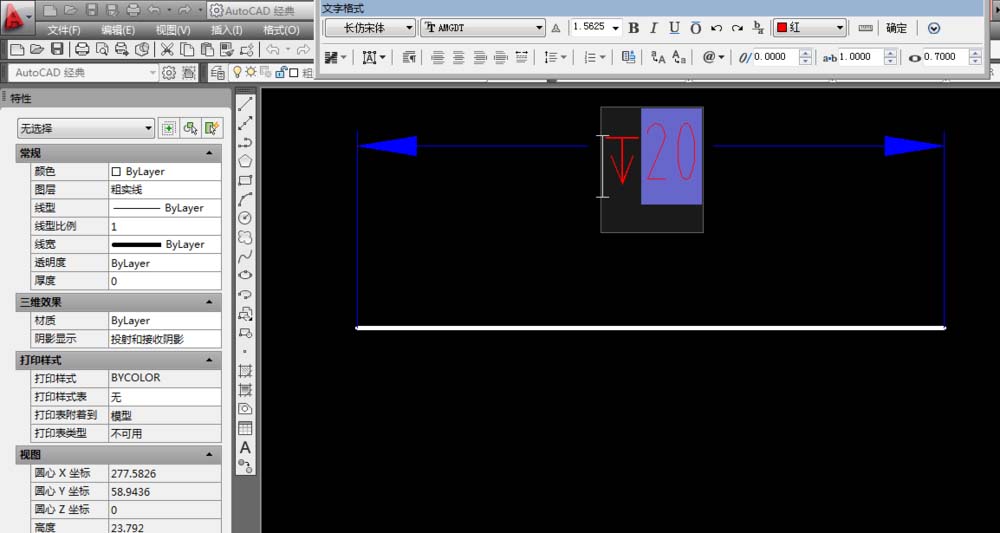

7、如下图所示,回到了CAD的标注,在20前面直接“ctrl+v”,粘贴完毕。

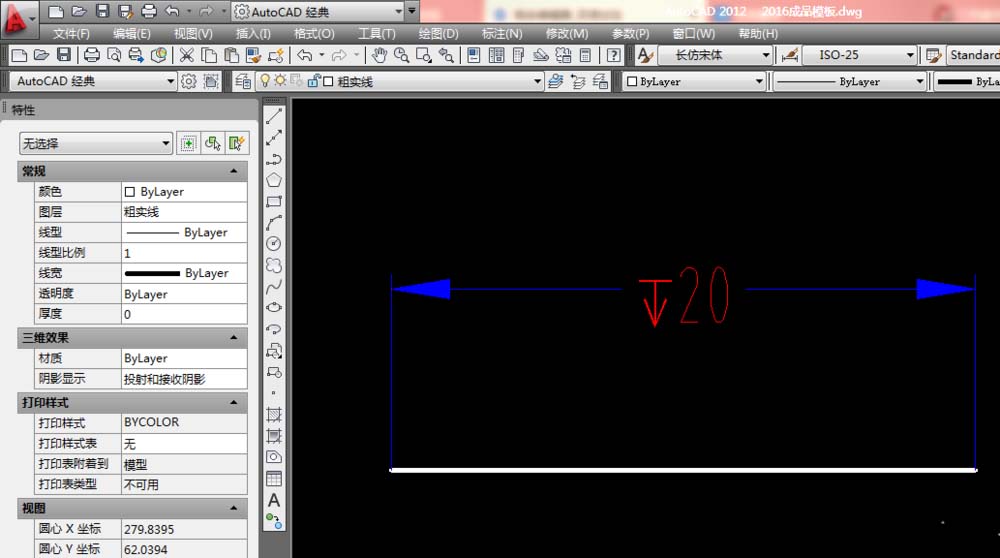

8、如下图所示,完成标注,这个标注中就有了深度符号,这个标注的意思就是深度20。

以上就是CAD图纸标注添加深度符号的教程,希望大家喜欢,请继续关注武林网。
