cad怎么绘制子弹头平面图?

2020-07-20 13:46:34
字体:
来源:转载
供稿:网友

cad怎么绘制子弹头呢?下面我们就来看看cad绘制子弹头的教程,很简单,请看下文详细介绍。

1、打开CAD这款软件,进入CAD的操作界面,如图所示:

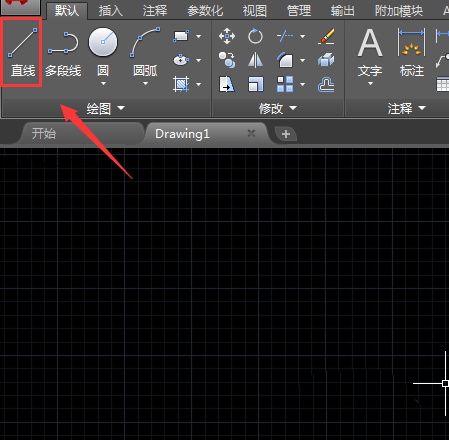

2、在该界面内找到菜单区里的直线命令,如图所示:

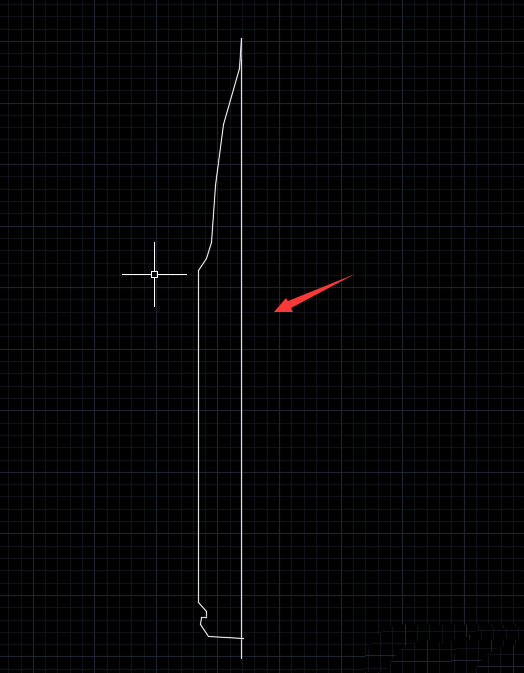

3、使用直线命令绘制出子弹头的一侧的图形,如图所示:

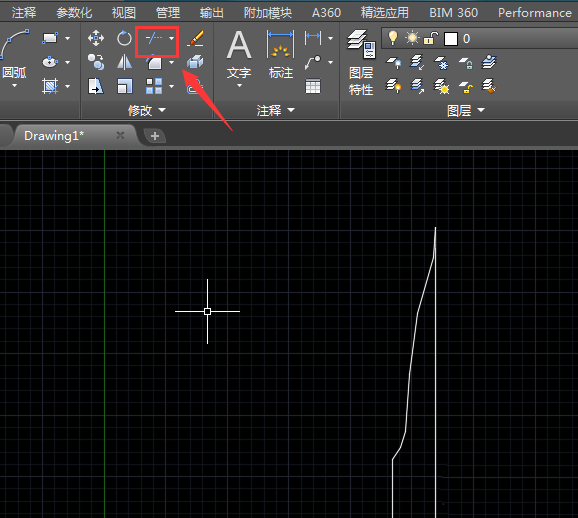

4、再在菜单区里找到修剪命令,如图所示:

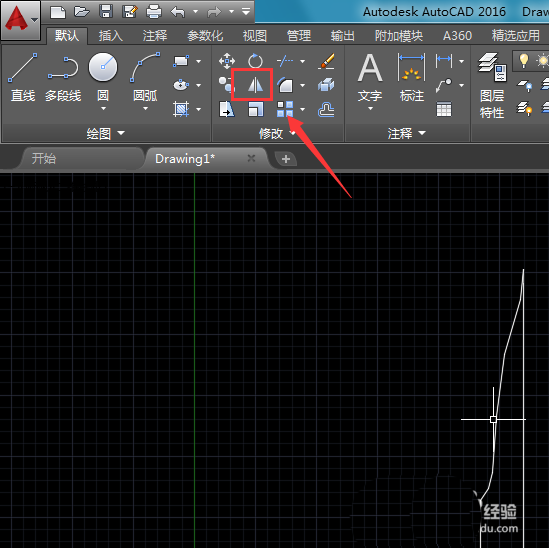

5、使用修剪命令将多余的线剪掉,再在菜单区里找到镜像选项,如图所示:

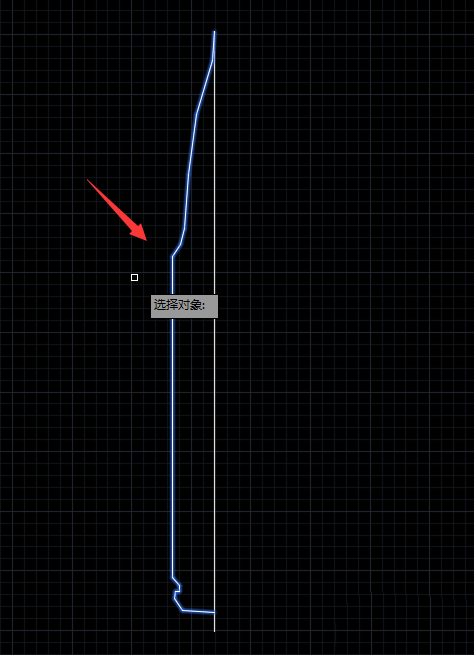

6、点击镜像选项,提示我们选择对象,将我们绘制子弹头的形状选择出来,如图所示:

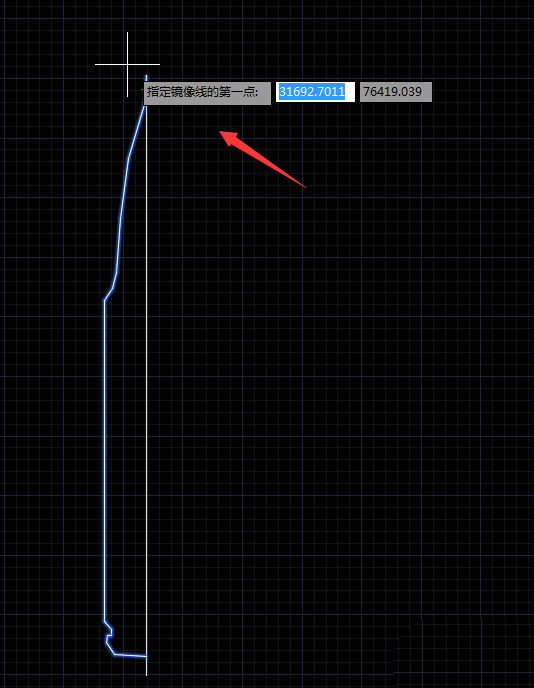

7、选择好形状后,按下回车键,提示我们指定景象的第一点,如图所示:

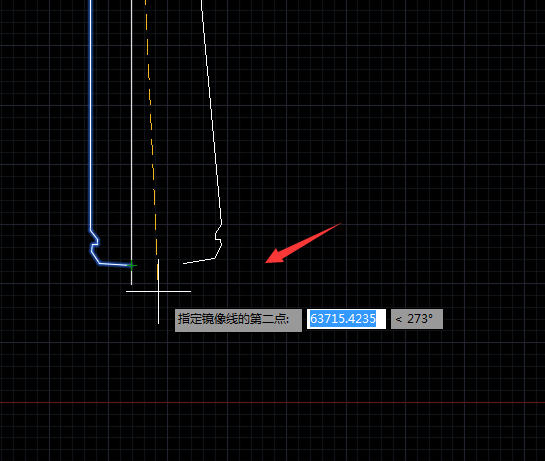

8、指定镜像的第一点后,提示我们指定镜像的第二点,如图所示:

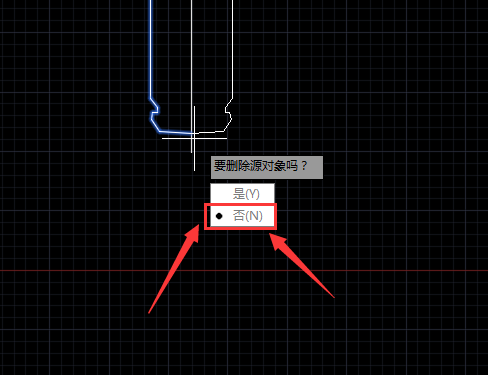

9、指定第二点后按下回车键在弹出的对话框内选择否,如图所示:

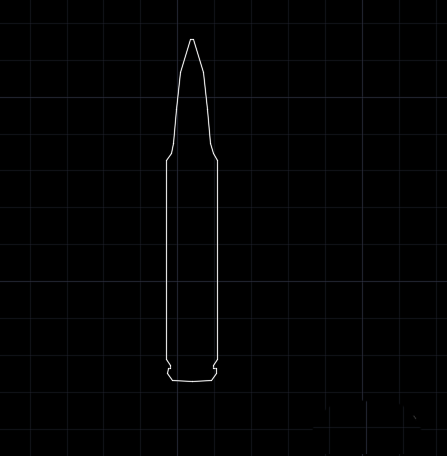

10、选择否按下回车键,就得到了子弹头的另一侧,将中间的镜像线删除,最后的图形如图所示:

以上cad绘制子弹头的教程,希望大家喜欢,请继续关注武林网。
