solidworks三维工程图怎么导入CAD?

2020-07-20 13:47:13
字体:
来源:转载
供稿:网友

对于三维工程图solidworks工程图转换到AutoCAD中,要注意哪些问题,字体是否会出行乱码,是否一致等,请按照下面的步骤来简单的进行转化(这是简单篇,若要求较高,如图层等也进行转化就要看高级经验篇了)

1、打开需你所需要转换的 Solidworks 工程图。

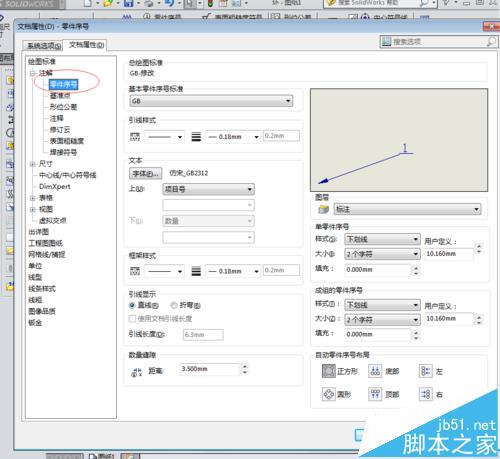

2、先查看和设置一下它的字体,打开菜单:工具 / 选项 / 文件属性 / 注解字体。右面列出的各注解的列表,如点击右面的“注释 / 零件序号”。显示的是你图纸“注释”和“零件序号”的字体的设置。

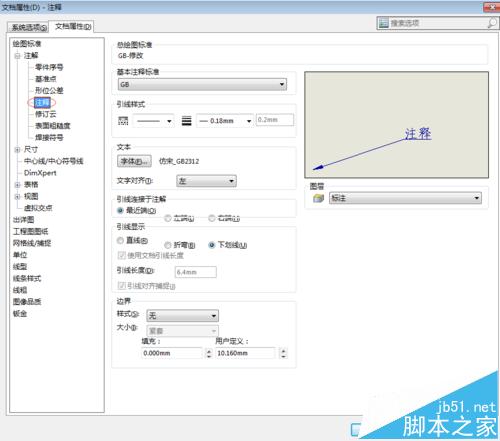

3、把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。

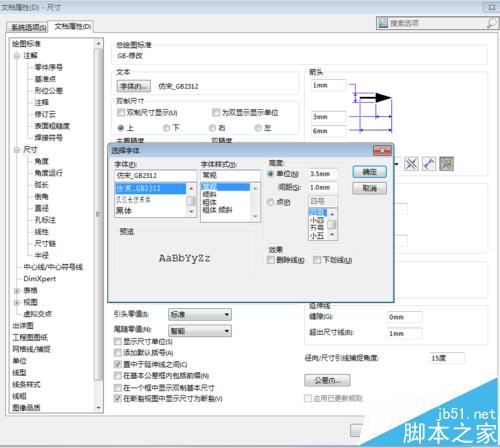

字体:“尺寸”的字体应设置为英文字体,如“ Times New Roman ”、“ Arial ”等,其他一般为华文仿宋、仿宋、宋体、或黑体,选的是“仿宋 _GB2312 ”。(按国家制图标准,一般黑体,在图纸上显得很漂亮),选什么字体并不重要,重要的是你必须牢记字体的名字,一个字符都不能错,等一会要用。最简单的办法是用鼠标右键的“复制”。

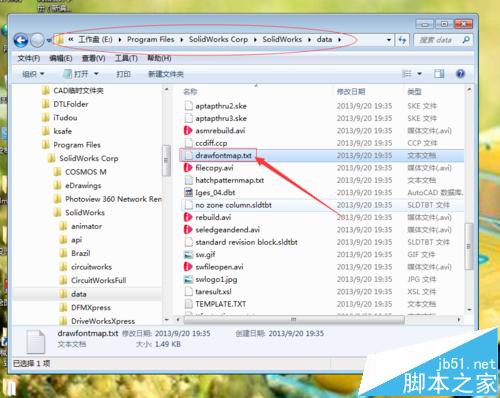

4、在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件,这就是转换的字体文件。

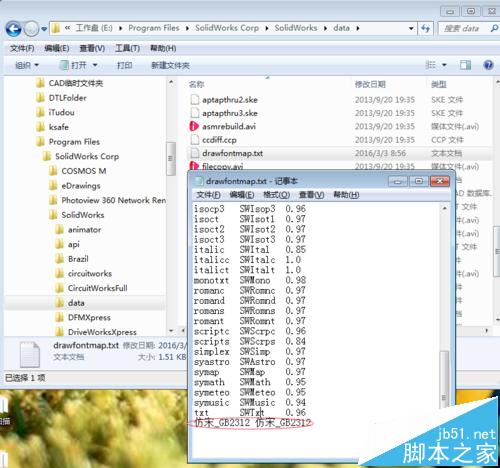

5、打开它,在最后一行添加:你刚才复制的字体名 + 空格(随意) + 你刚才复制的字体名。“尺寸”的字体因为选择的是英文字体,列表中已有了,不需加入。保存 drawfontmap.txt 文件

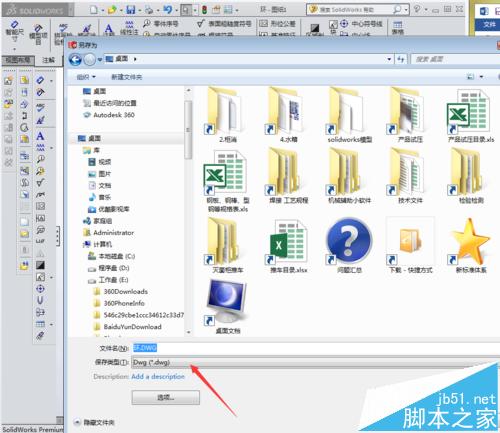

6、操作:文件 / 另存为,保存类型为 DWG 或 DXF 就 OK 了。

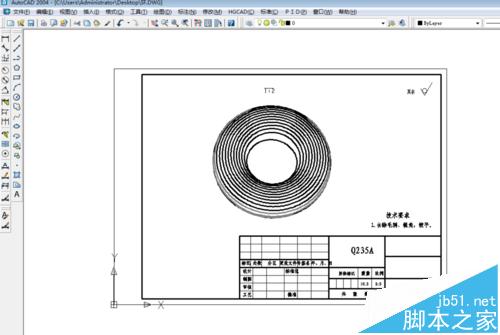

7、打开cad查看刚刚转换的文件是否成功。

注意事项:

字体用得越少越好,不然转换时易出错。

字体样式:常规

高度:可根据你的要求设置,最好按国家标准,各种幅面大小都有不同的字高要求 (3、4、5号图用3.5号字,0、1、2号图用5号字)。
