cad制图的时候需要设置哪些参数?

初次用cad制图前有些步骤是要提前操作好的，这样才能确保制图的准确性与可操作性，能避免在制图中不必要的麻烦。

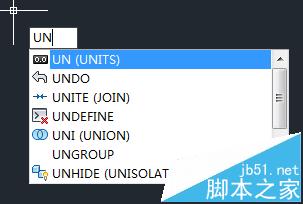

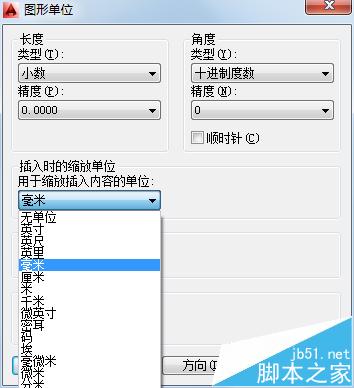

1、设定单位：cad的单位一般为毫米，初次使用时可以调一下看是不是单位设定对了，如果不是毫米制图到后来也是很麻烦的。按UN呼出单位选项，选为毫米。点击确定。

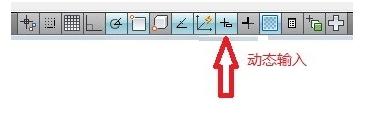

2、打开动态输入：按F12打开动态输入图标，或直接点选以下图标，使其处于打开状态。

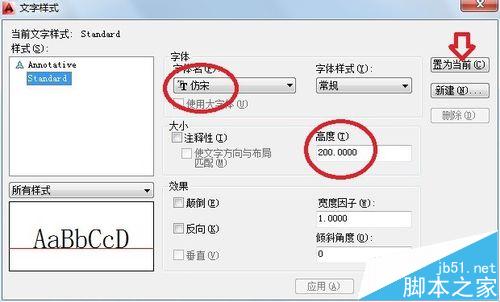

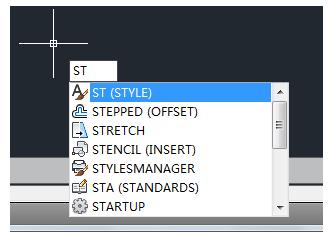

3、调整文字样式：文字样式的快捷键是ST空格。cad图中的文字样式都是有规定的，选择仿宋字体，把字高设为200。并置为当前。

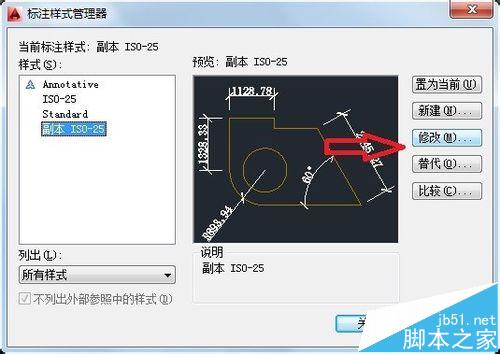

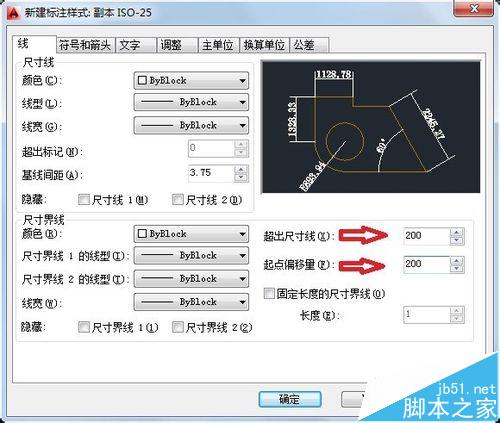

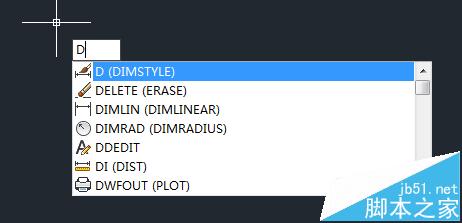

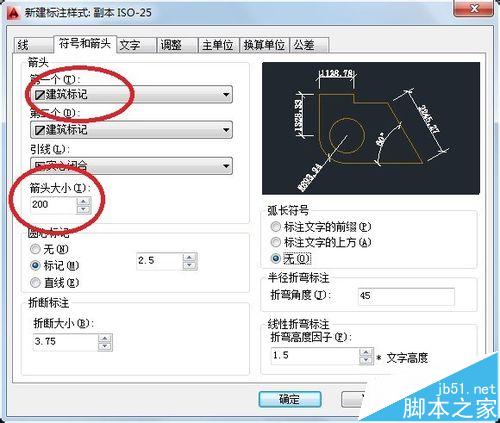

4、标注样式：快捷键D空格呼出标注样式管理器，点击修改，调整线，符号和箭头，这里也可以调整文字样式。线中超出尺寸线，起点偏移量都设为200，设为建筑标记，箭头为200。置为当前。

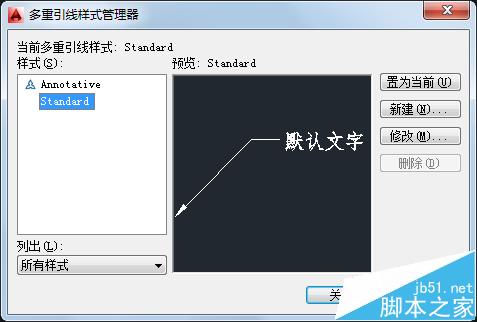

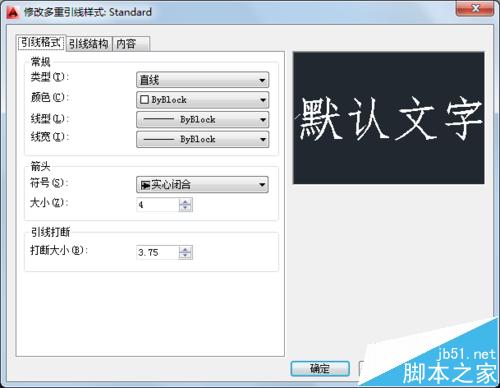

5、修改引线样式：快捷键MLS打开修改引线样式。

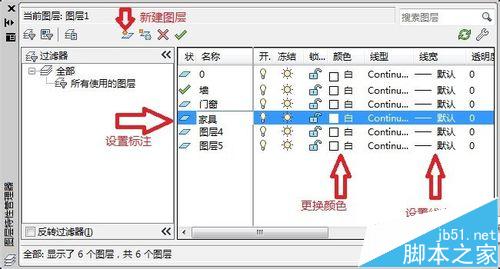

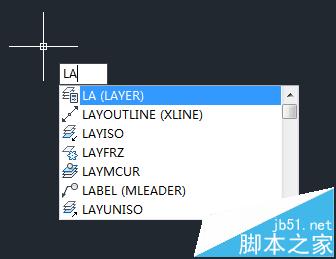

6、图层设置：cad作图必须要有图层设置，这一步很重要，每次开始做之前都要先设置好。LA空格，编辑新图层，可以根据自己的需要创建图层以及图层的标注和颜色。需要用哪一层勾选就行了。

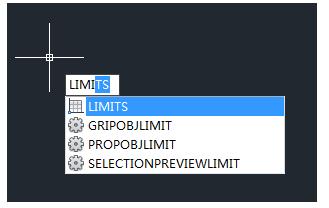

7、设定图形界限：图形界限取决于画图的大小，界限一定要比画图所需空间大，要不然画图就放不下了。快捷键LIMI空格，设定比图大的界限。

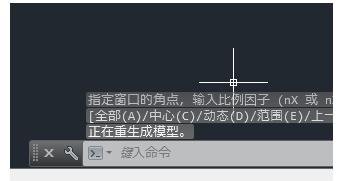

8、最后都设置好了以后按快捷键Z空格A空格，重新生成模型就行了。

9、做好了以上的准备就可以开始制图了，有了以上步骤相信会给制图过程中带来一定的方便。

注意事项：

1、快捷键是不分大小写的。

2、设定的图形界限要适当才会出现好的视感哦。
