cad怎么输入文字? cad文字格式的设置方法

2020-07-20 13:47:27
字体:
来源:转载
供稿:网友

cad使我们常用的画图纸软件,比如说室内设计、园林景观设计、工装设计以至于一个家具设计,这些都是需要cad软件来画出图纸。当然在图纸绘制过程中,我们会对图纸进行一些标注,比如尺寸标注、文字标注等。那么我们如何在cad图纸中输入文字呢?

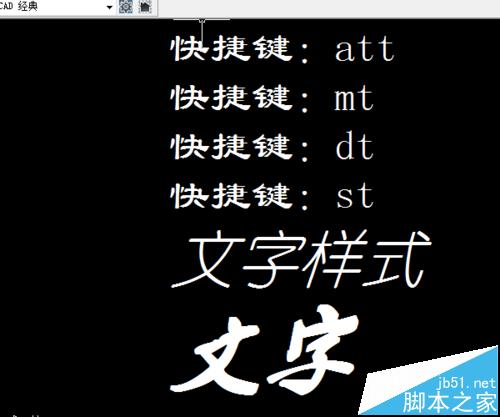

一、cad的文字输入方式有几种:

1、快捷键:"att" 属性文字样式。 这个主要针对于对文字没有字体、效果等特殊要求的,这个用起来比较方便快捷一些。

2、快捷键:”mt"这个对文字可以进行字体设置的、高度设置以及加粗,倾斜等样式设置。比较常用的。

3、快捷键:"dt"这个主要是针对于特殊要求的,比如我要将打出来文字倾斜10度,还可以设置高度,这个较少用。

4、快捷键:"st"主要是设置文字样式的,包括文字高度、字体、效果等设置。

二、快捷键:"att" 属性文字样式。

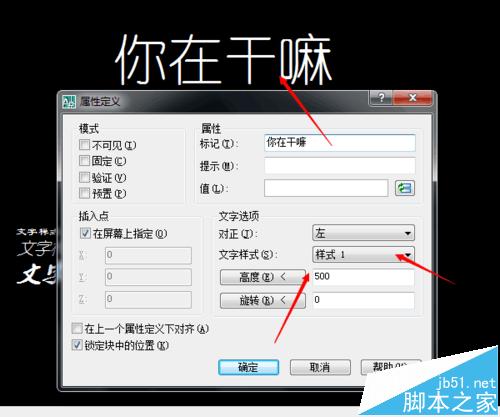

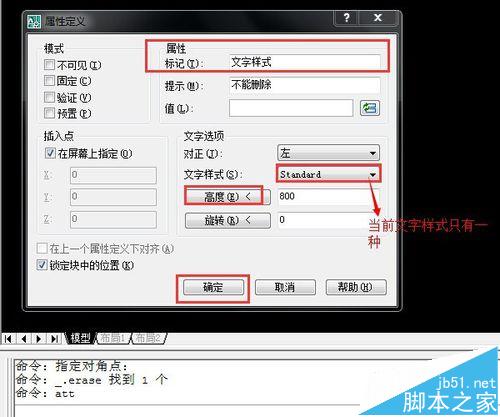

首先我们打开一个cad空白文件。输入快捷键“att”,弹出一个窗口,上面可以输入文字,提示语。以及文字样式设置、高度设置。(如图)

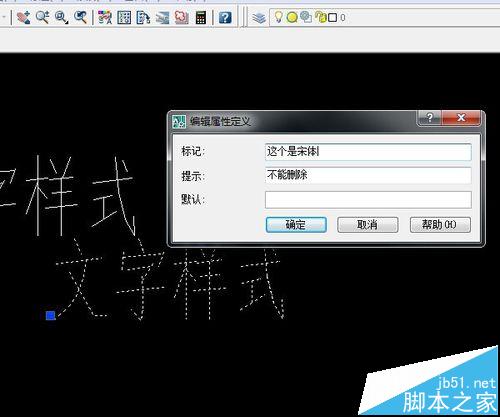

当文字输入好后,我们要进行更改,只需要双击,就会弹出窗口,修改其内容就行,但注意它不能更改文字高度。

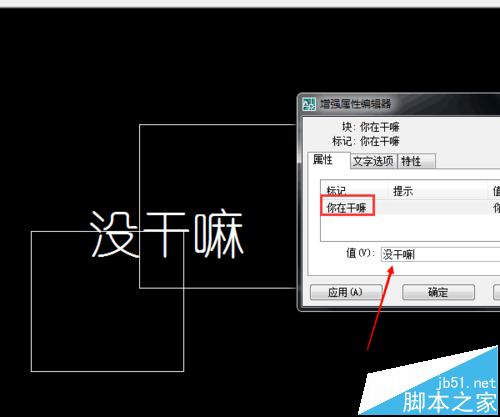

at快捷键t,这个文字输入过后,将它和文字组成块时。它依然可以点击编辑进行文字修改。

三、快捷键:”mt"

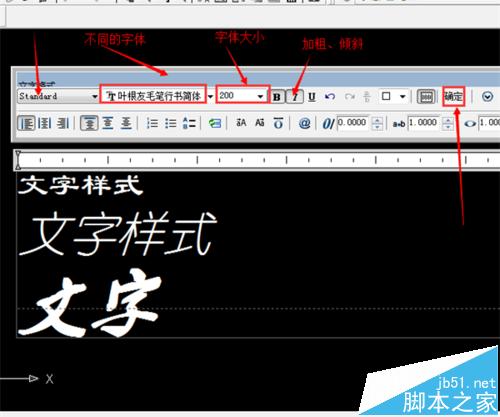

直接输入快捷键mt如图在任意地方点击一下就会弹出一个窗口。上面可以根据自己的要求来设置字体、大小之类的。

四、快捷键:"dt

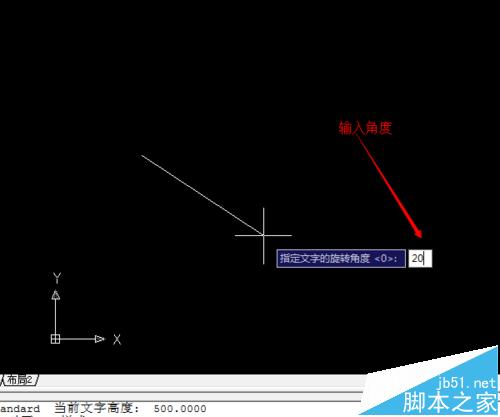

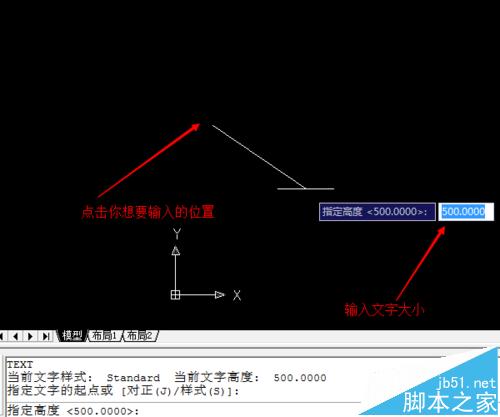

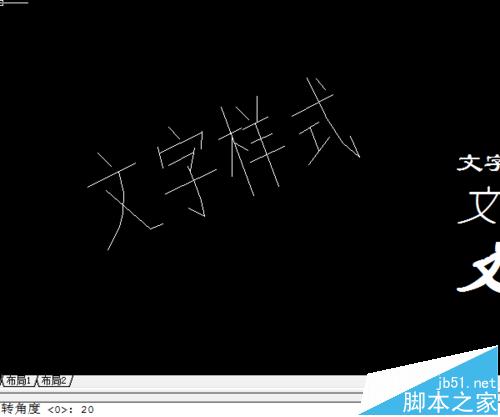

直接输入快捷键“dt",点击一个点,然后输入文字大小,比如500mm,在输入倾斜角度,比如说20度,会得到如图的内容

五、快捷键:"st"设置文字样式

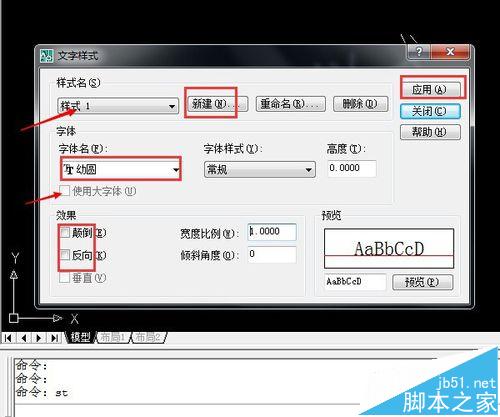

输入快捷键”st",会弹出一个窗口,新建一个文字样式。如图可以设置字体、大小。注意在设置的时候取消勾选“大字体”。

当我们设置文字样式之后,你在输入“att"或者”dt",它出来的字体就是我们设置的字体了。

注意事项:最好先进行文字样式设置,在打字。
