CAD怎么建立三维模型? CAD几种建模思路分析

2020-07-20 13:47:47
字体:
来源:转载
供稿:网友

CAD除了在平面绘图上表现优异以外,还可以快速高效的建立简单三维模型,应用范围比如:现代板式家具、五金。

优点:效率高,尺寸精准,标注方便,方便出图,建模较自由;CAD和3DMAX是一个公司的产品,兼容性高,可以互相转换。

缺点:曲面建模功能不完善,复杂模型不容易建(PS:不是不能建,只是麻烦,遇到难的模型不建议使用CAD建模)

准备工作

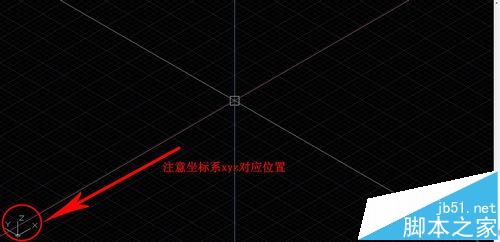

1、把视图切换到三维视图

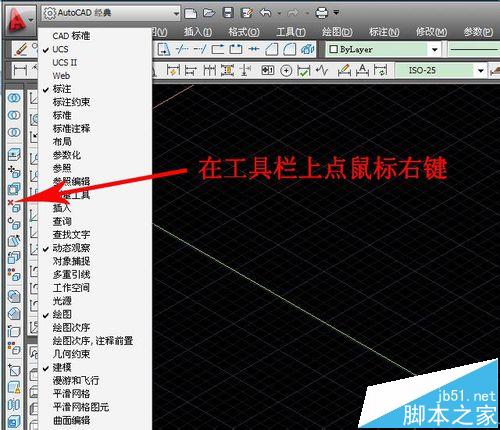

2、把需要使用的快捷工具栏调出来。方法:在工具栏上点鼠标右键,在需要的工具前打勾,然后按住鼠标左键拖动到方便点击的位置。经常使用的三维建模工具有:建模,实体编辑,视觉样式,视图,UCS(改变坐标系)

建模思路一:拉伸

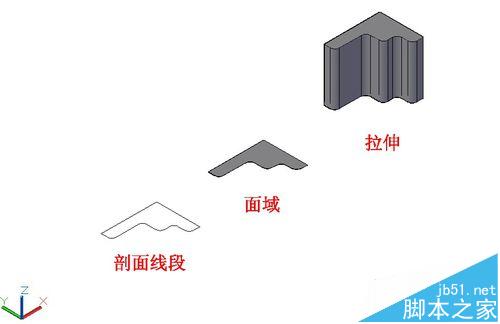

1、在平面上画出模型的剖面视图,使用面域工具,将封闭的线段建立成平面,通过拉伸工具,将平面拉伸为三维模型。 “面域”快捷键:REG ;“拉伸”快捷键:ext

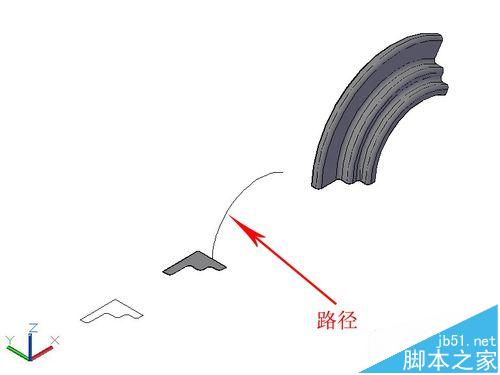

2、不仅可以直线拉伸,还可以画出路径,沿路径拉伸。操作方法:命令栏输入ext--选择剖面--空格--输入P(即沿路径拉伸)--选择路径线段--完成

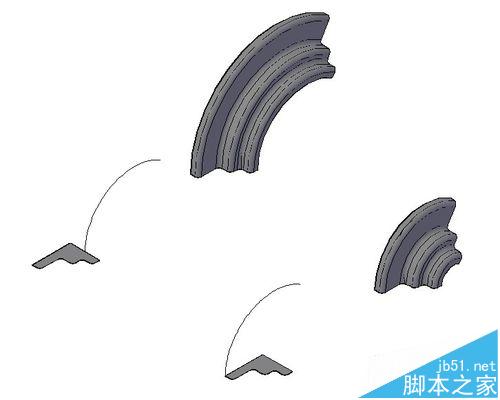

注意:沿路径拉伸时,路径放的位置不一样,拉伸出的模型也不一样,建模时需要思路清晰,路径是放哪个位置。

建模思路二:旋转

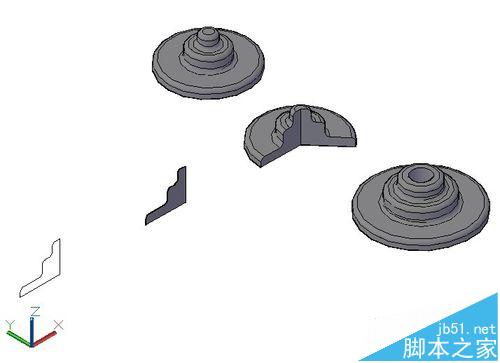

1、画剖面的一半,通过沿“中心线”旋转建立模型,可以旋转0~360度,中心线不同,旋转出的模型也不同。旋转的快捷键是:rev

注意:这里的旋转是实体编辑中的旋转,和旋转RO是两个命令

建模思路三:布尔运算

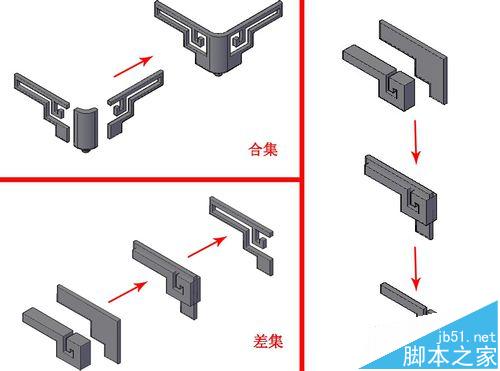

1、对于复杂的模型,往往需要使用布尔运算,合集、并集、差集,布尔运算在各个建模软件中的使用方法都是相同的

合集快捷键:uni

并集快捷键:in

差集快捷键:su

工具汇总

1、所有的快捷图标都集中在“建模"工具栏上

注意事项:

要学好CAD建模,注重的是多实际练习,思路清晰,遇到不懂的要大胆求问
