cad2007剖切符号怎么画? cad插入剖切符号的教程

2020-07-20 13:48:21
字体:
来源:转载
供稿:网友

CAD是一种常用的计算机辅助设计软件。在机械设计制图中,我们经常会用到剖切符号,但AutoCAD并没有现成的剖切符号给我们使用。所以接下来笔者将以AutoCAD2007版为例,教大家怎样自己制作一个剖切符号,并且将剖切符号保存,方便以后使用。

一、画出一个剖切符号

1、首先我们打开AutoCAD2007软件,这时会自动弹出一个页面,我们选择“AutoCAD经典”,点击确认,然后软件就会进入AutoCAD的经典界面。

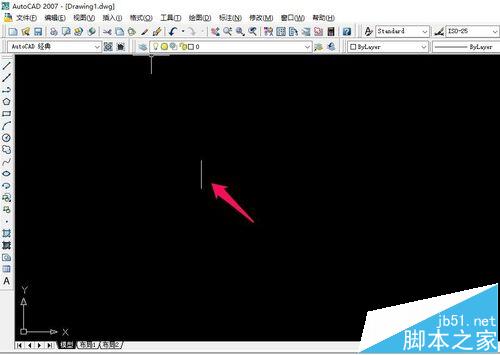

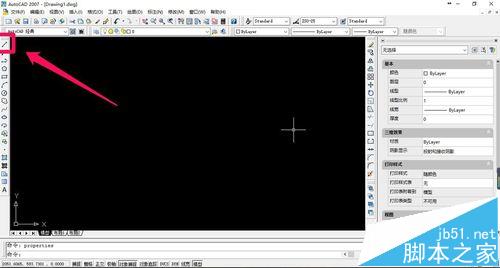

2、进入界面后,我们选择左边工具栏的第一个,也就是“直线”工具。然后使用“直线”工具画一条适当长度的垂直的线段。

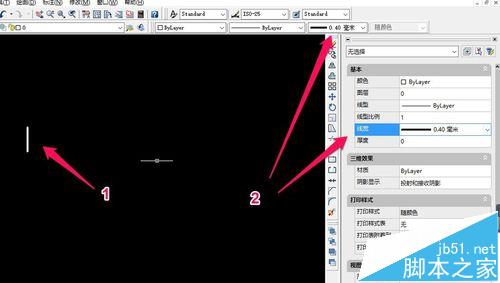

3、由于剖切符号的非箭头部分是粗线,所以接下来我们需要把刚才画的线段改成粗线。用鼠标选中刚才画的线段,然后在右边的“属性面板”→“线宽”修改线的粗细。这里我们以0.4毫米为例。如果找不到“属性面板”,也可以直接在上面找到一个调节线宽的下拉框,选择所需宽度即可。

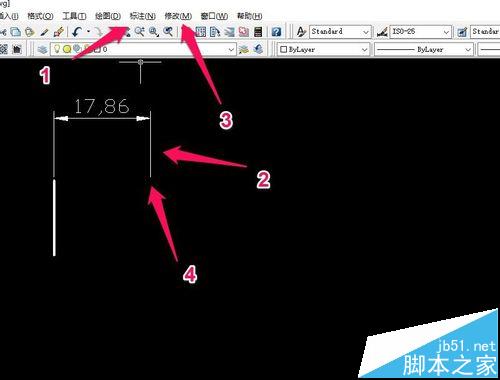

4、接下来我们需要画剖切符号的箭头。点击菜单栏的“”→“线性”,随便画一条长度适当的标注。之后再在菜单栏选择“修改”→“分解”,选中刚才画的长度标注,使标注的各个部分分解开来。

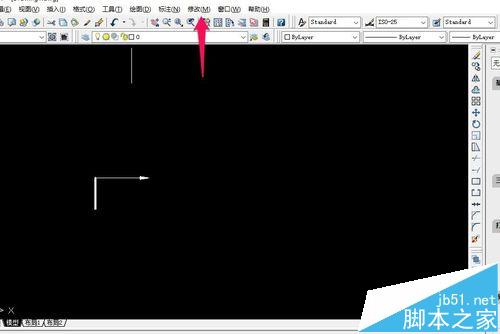

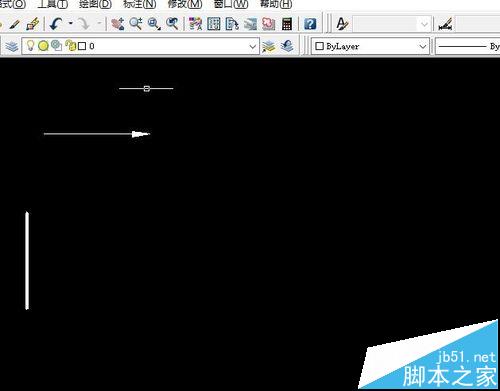

5、接下来就是选中不需要的部分,并按“delete”键删除。或者可以使用菜单栏中的“修改”→“删除”功能进行删除。删除后的剩余部分如图里所示。

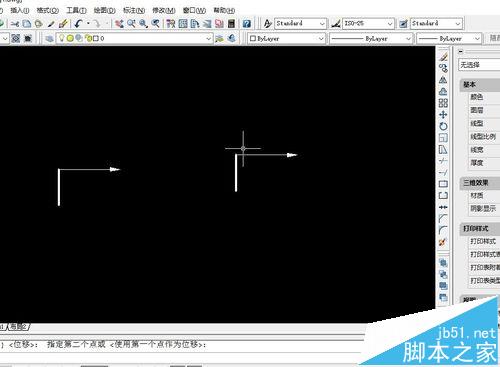

6、接下来就是把箭头和短粗线拼到一起。我们选择“修改”→“移动”命令,选中箭头(或者短粗线也行),并将它们拼在一起,然后再对长度做适当的缩放。这时候我们就成功画出了一个剖切符号。

二、将剖视符号保存为块

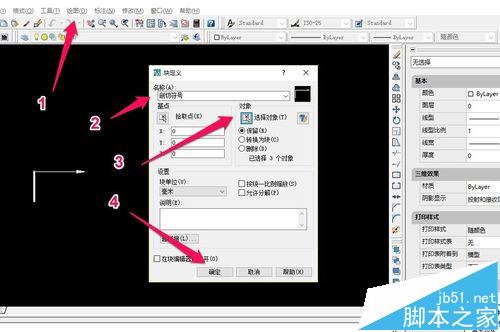

1、由于剖视符号我们经常会用到,所以我们可以把它保存为块,以便下次继续使用。我们点击“绘图”→“块”→“创建”,系统弹出如图界面。在最上方输入名称,然后点击“选择对象”,选中我们刚才画的剖切符号,然后选择确定。这时候剖切符号就保存为块了。

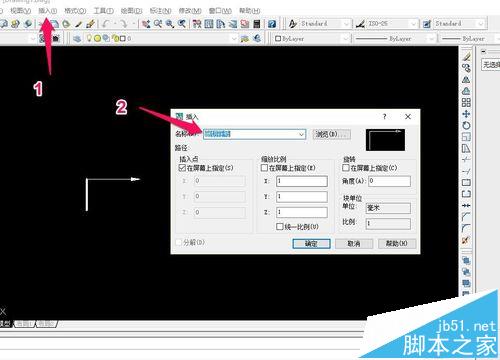

2、下次要用的时候,点击“插入”→“”,在名称中选择自己设定的名字后,选择”定“,就能插入了。

注意事项:

1、在插入块的时候,系统有可能是插入到我们的可视界面之外,这个时候只要把画面缩放调小就能看到了。

2、在调节线宽后,记得打开最下方的“线宽”按钮,否则是看不到线宽的改变的
