CAD2017怎么绘制平行线? cad平行线的绘制技巧

几何中，在同一平面内，永不相交（也永不重合）的两条直线(line)叫做平行线（parallel lines）。如下图效果，平行线是公理几何中的重要概念。欧氏几何的平行公理，可以等价的陈述为“过直线外一点有唯一的一条直线和已知直线平行”。本经验讲解使用CAD2017版本绘制平行线的几种小妙招。

几何中，在同一平面内，永不相交（也永不重合）的两条直线(line)叫做平行线（parallel lines）。平行线是公理几何中的重要概念。欧氏几何的平行公理，可以等价的陈述为“过直线外一点有唯一的一条直线和已知直线平行”。而其否定形式“过直线外一点没有和已知直线平行的直线”或“过直线外一点至少有两条直线和已知直线平行”，则可以作为欧氏几何平行公理的替代，而演绎出独立于欧氏几何的非欧几何。如果两条直线都与第三条直线平行，那么这两条直线也互相平行。如若a∥b，b∥c，则a∥c.

用CAD绘制平行线的方法有很多，这里咱们就介绍几种常规的方法，比如：在正交模式下绘制平行线、通过偏移得到平行线等；

一、平行线绘制方法：

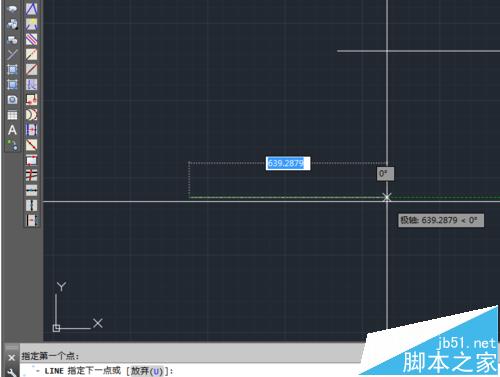

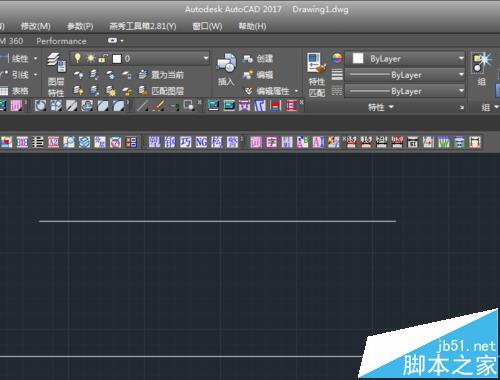

1、在命令行输入直线的快捷键“L ”，回车，指定直线的两个端点，完成第一条直线的绘制。

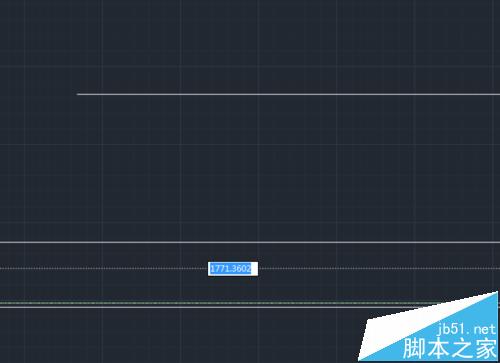

2、点击空格键，重复直线命令，指定直线的第一点，然后同时按住shift+鼠标右键，选择“平行线”，然后将鼠标划过第一条直线，会出现平行约束标志，指定平行线的第二个端点，完成平行线的绘制；

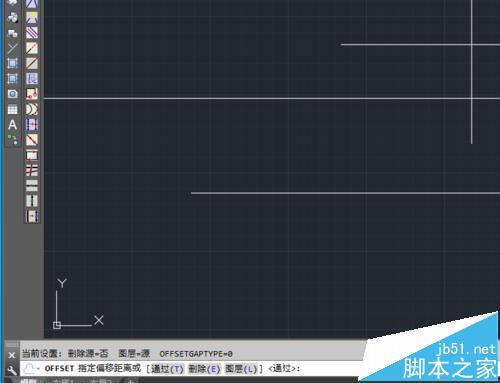

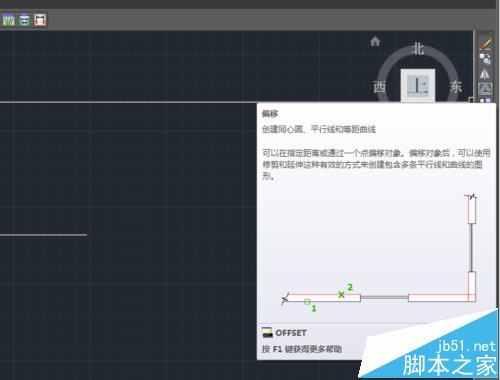

3、用偏移命令，在命令行输入快捷键offset，回车，提示“指定偏移的距离”，在这里我输入30，回车，

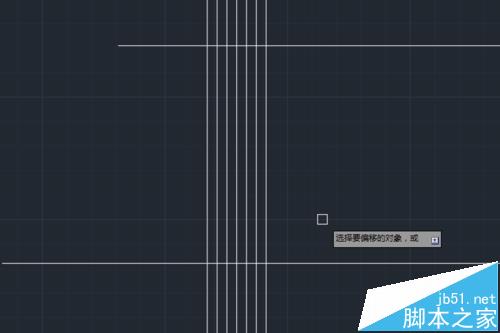

4、“选择偏移的对象”，我们选择绘制好的第一条直线，提示“指定要偏移那一侧上的点”，我们在直线的下侧点击，完成平行线的绘制

二、如果是一条斜线，如何得到其的平行线呢？

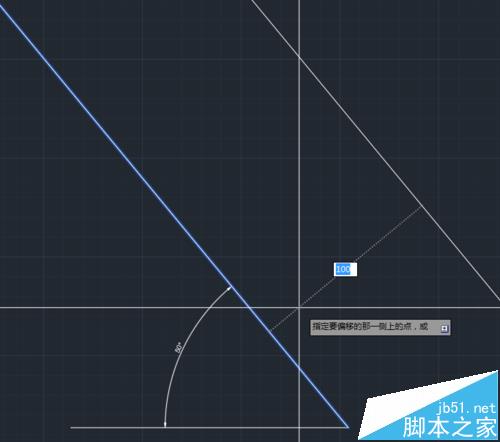

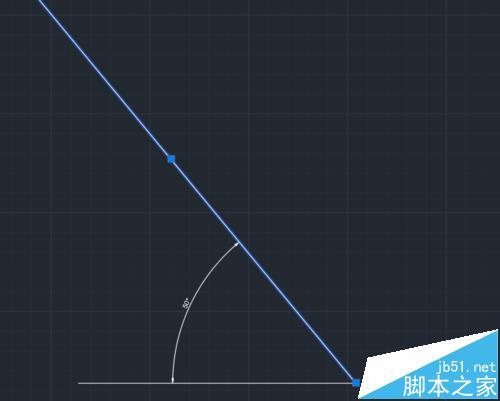

如上图所示，已知直线是50度，那么该怎么用CAD绘制平行线呢？通过偏移命令绘制，先查清要得到平行线的距离，用CAD快捷键O进行偏置操作；像CAD中的移动、镜像、复制等等命令，都能得到CAD平行线，就看用户朋友喜欢用什么命令了。
