  OpenWRT是一个嵌入式Linux系统,想要了解嵌入式Linux系统的朋友有福了,今天小编要给大家介绍下OpenWRT路由的基本配置,一起来学习下吧。

  chnroutes 路由表

  这个路由表集中了所有分配到中国大陆的 IP 段,根据 http://ftp.apnic.net/apnic/stats/apnic/delegated-apnic-latest 每天自动更新,可使得在访问国内地址时不经过 VPN。

  想想如果能够让家里的路由直接连接 VPN,在家连接 WiFi 的所有设备直接达到Fan墙的效果,应该很 Cool,所以最近在某宝整了一个 Netgear WNDR3800 二手路由回来,先后分别在 DD-WRT 和 OpenWRT 成功配置 VPN + chnroutes,最后还是选择了 OpenWRT。

  DD-WRT vs OpenWRT

  关于 DD-WRT 和 OpenWRT,我选择 OpenWRT 主要因为 DD-WRT ROM 中集成的软件太多,绝大多数用不到,要配置 jffs2 来保存脚本文件,一般配置则保存在nvram中,而且无线较不稳定,5G频段常搜索不到(当然可能是我这个路由器型号的支持问题)。OpenWRT 的配置文件语法统一,配置都存储在文件系统中,且 ROM 本身仅集成了必备组件,非常小,可以只安装需要的东西,WEB管理界面也是可选安装,简洁强大,经过若干天的使用一直比较稳定。

  配置

  已配置好 OpenWRT 上网的童鞋们可以直接跳过 1.刷 ROM 和 2.初始配置

  1.刷 ROM

  a.首先确定你的设备可以被 OpenWRT 所支持(到这里查看支持的设备列表:http://wiki.openwrt.org/toh/start),然后到这里下载编译好的 ROM:http://downloads.openwrt.org/ 。最新的 stable 版本是 attitude_adjustment(12.09),我下载的是 trunk 版本。

  b.在 OpenWRT 官网找相应设备的 Wiki 页面查看刷机方法,一般都是在路由器官方Web固件升级页面直接刷入(我的 WNDR3800 Wiki页面是:http://wiki.openwrt.org/toh/netgear/wndr3800)

  2.初始配置

  a.路由器启动后,有的型号没有安装 Wifi 模块,需要先用网线连接到 LAN 口,本机 IP 配置为静态 192.168.1.x,然后 telnet 到 192.168.1.1,更改 root 密码,然后 ssh 连入,参考:http://wiki.openwrt.org/doc/start#configuring.openwrt

 配置OpenWRT路由的方法详解

  b.配置 WAN 口,让路由连上 Internet,参考:http://wiki.openwrt.org/doc/howto/internet.connection 。

  比如要配置 PPPoE:

  代码如下:

  uci set network.wan.proto=pppoe

  uci set network.wan.username=‘yougotthisfromyour@isp.su’

  uci set network.wan.password=‘yourpassword’

  uci commit network

  ifup wan

  c.安装 LuCI Web 管理界面并设置开机自动启动,参考:http://wiki.openwrt.org/doc/howto/luci.essentials

  代码如下:

  opkg update

  opkg install luci

  /etc/init.d/uhttpd start

  /etc/init.d/uhttpd enable

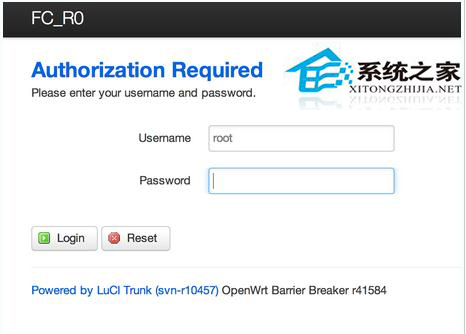

  d.浏览器输入路由器 LAN 侧 IP(多为192.168.1.1),进行 Wifi 等配置

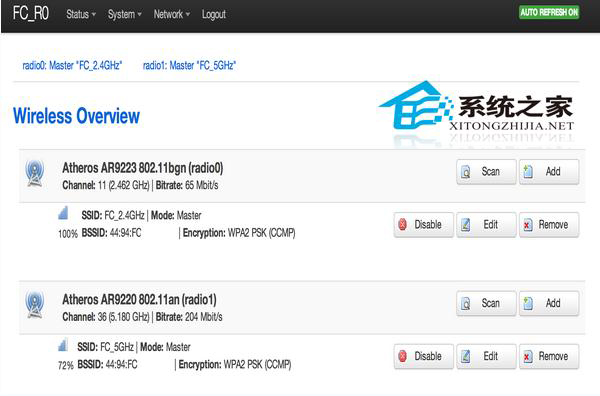

 配置OpenWRT路由的方法详解



 配置OpenWRT路由的方法详解

  3.配置 DNS

  a.创建 /etc/config/sec_resolv.conf

  vim /etc/config/sec_resolv.conf  填入以下 DNS Servers:

  代码如下:

  nameserver 8.8.8.8

  nameserver 8.8.4.4

  nameserver 208.67.222.222

  b.编辑 /etc/config/dhcp

  vim /etc/config/dhcp  找到 option resolvfile 选项,替换为:

  option resolvfile ‘/etc/config/sec_resolv.conf’

  4.配置 PPTP

  a.安装 ppp-mod-pptp

  代码如下:

  opkg update

  opkg install ppp-mod-pptp

  如果需要 LuCI 支持(推荐):

  opkg install luci-proto-ppp

  b.配置 vpn 接口,编辑 /etc/config/network 文件,应该已经有以下内容(如果没有,需要插入),并配置里面的 server、username 和 password:

  代码如下:

  config ‘interface’ ‘vpn’

  option ‘ifname’ ‘pptp-vpn’

  option ‘proto’ ‘pptp’

  option ‘username’ ‘vpnusername’

  option ‘password’ ‘vpnpassword’

  option ‘server’ ‘vpn.example.org or ipaddress’

  option ‘buffering’ ‘1’

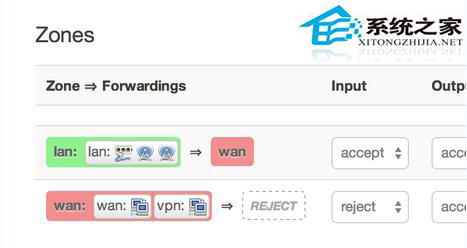

  c.进入 Network -》 Firewall ,把 vpn 加入 wan zone,效果如图:

 配置OpenWRT路由的方法详解

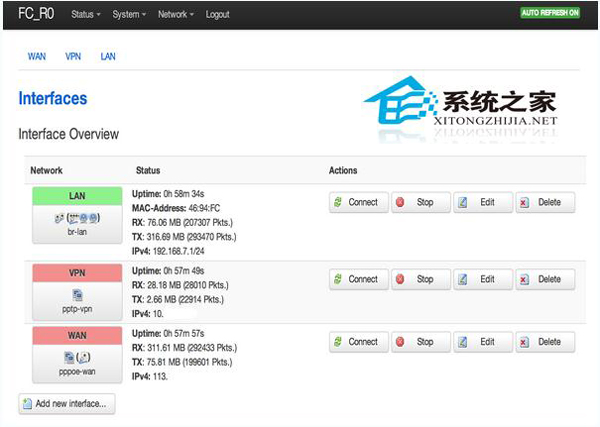

  d.进入 Network -》 Interfaces ,此时应该已经可以看到 VPN Interface 并可以连接,效果如图:

 配置OpenWRT路由的方法详解

  e.此时在本机 traceroute www.google.com,应该能得到类似以下的结果:

  代码如下:

  FL-MBP:~ fatlyz$ traceroute www.google.com

  traceroute: Warning: www.google.com has multiple addresses; using 74.125.239.113

  traceroute to www.google.com (74.125.239.113), 64 hops max, 52 byte packets

  fc_r0.lan (192.168.7.1) 2.266 ms 0.999 ms 0.946 ms

  10.7.0.1 (10.7.0.1) 189.259 ms 187.813 ms 188.368 ms

  23.92.24.2 (23.92.24.2) 189.847 ms 190.489 ms 188.939 ms

  10ge7-6.core3.fmt2.he.net (65.49.10.217) 188.508 ms 192.216 ms 202.863 ms

  10ge10-1.core1.sjc2.he.net (184.105.222.14) 195.695 ms 195.691 ms 284.242 ms

  72.14.219.161 (72.14.219.161) 189.196 ms 192.287 ms 193.220 ms

  216.239.49.170 (216.239.49.170) 192.496 ms 188.547 ms 189.881 ms

  66.249.95.29 (66.249.95.29) 190.125 ms 190.335 ms 190.026 ms

  nuq05s01-in-f17.1e100.net (74.125.239.113) 189.804 ms 190.556 ms 190.242 ms

  可以看出,其中第二跳是 VPN 的网关,而 traceroute www.baidu.com 的话第二跳应该也是同样的结果。

  这时已经可以访问 Google, Baidu 等国内外的站点了。

  5.配置 chnroutes

  a.到 chnroutes 项目的下载页面:http://chnroutes-dl.appspot.com/ 下载 linux.zip,解压

  b.把 ip-pre-up 重命名为 chnroutes.sh,打开编辑,在 if [ ! -e /tmp/vpn_oldgw ]; then 前插入以下代码,以避免 ppp 连接脚本重复执行导致重复添加路由表项:

  代码如下:

  if [ $OLDGW == ‘x.x.x.x’ ]; then

  exit 0

  fi

  其中 x.x.x.x 是 VPN 的网关,可以先本机连接上去之后查看一下网关地址。

  c.ssh 连接到路由器,执行以下命令:

  代码如下:

  cd /etc/config/

  mkdir pptp-vpncd pptp-vpnvim chnroutes.sh

  在 vim 中把编辑好的 chnroutes.sh 粘贴进去(当然也可以通过 ssh 直接把 chnroutes.sh 文件传过去,或者上传到某个地方再 wget 下载)

  执行以下命令,设置权限为可执行:

  chmod a+x chnroutes.sh

  d.用 vim 编辑 /lib/netifd/ppp-up 文件:

  vim /lib/netifd/ppp-up

  在 [ -d /etc/ppp/ip-up.d ] && { 这一行前插入以下内容,确保 ppp 连接脚本能够被执行:

  sh /etc/config/pptp-vpn/chnroutes.sh

  e.重启路由,启动好之后,进入 LuCI 查看接口状态,等 WAN 和 VPN 都连接成功后,ssh进去,执行 route -n | head -n 10 ,效果应该类似这样:

  代码如下:

  root@FC_R0:/etc/config# route -n | head -n 10

  Kernel IP routing table

  Destination Gateway Genmask Flags Metric Ref Use Iface

  0.0.0.0 10.7.0.1 0.0.0.0 UG 0 0 0 pptp-vpn

  1.0.1.0 58.111.43.1 255.255.255.0 UG 0 0 0 pppoe-wan

  1.0.2.0 58.111.43.1 255.255.254.0 UG 0 0 0 pppoe-wan

  1.0.8.0 58.111.43.1 255.255.248.0 UG 0 0 0 pppoe-wan

  1.0.32.0 58.111.43.1 255.255.224.0 UG 0 0 0 pppoe-wan

  1.1.0.0 58.111.43.1 255.255.255.0 UG 0 0 0 pppoe-wan

  1.1.2.0 58.111.43.1 255.255.254.0 UG 0 0 0 pppoe-wan

  1.1.4.0 58.111.43.1 255.255.252.0 UG 0 0 0 pppoe-wan

  其中 Destination 为 0.0.0.0 的是默认路由,网关为 VPN 网关,意味着默认流量都经过 VPN,而以下的条目则把目的为国内的网段都指向了 ISP 提供的网关。

  至此 PPTP VPN 和 chnroutes 已经配置完毕。

  6.配置 VPN 断线自动重连

  a.创建 /etc/config/pptp-vpn/status-check.sh:

  vim /etc/config/pptp-vpn/status-check.sh

  在 vim 中粘贴以下内容(此脚本检测 VPN 连接状态,并在断线后会断开 WAN 和 VPN 接口,10秒后重新连接 WAN,并在 30 秒后重连 VPN):

  代码如下:

  #!/bin/sh《/p》 《p》if [ -f “/tmp/vpn_status_check.lock” ]

  then

  exit 0

  fi《/p》 《p》VPN_CONN=`ifconfig | grep pptp-vpn`《/p》 《p》if [ -z “$VPN_CONN” ]

  then

  touch /tmp/vpn_status_check.lock

  echo WAN_VPN_RECONNECT at: 》》 /tmp/vpn_status_check_reconn.log

  date 》》 /tmp/vpn_status_check_reconn.log《/p》 《p》 ifdown vpn

  ifdown wan

  sleep 10

  ifup wan

  sleep 30

  ifdown vpn

  sleep 10

  ifup vpn

  sleep 40

  rm /tmp/vpn_status_check.lock《/p》 《p》else

  date 》 /tmp/vpn_status_check.log

  fi

  执行以下命令,设置权限为可执行:

  chmod a+x /etc/config/pptp-vpn/status-check.sh

  b.进入LuCI 的 System -》 Scheduled Tasks 填入以下内容,并保存:

  */1 * * * * /etc/config/pptp-vpn/status-check.sh

  以上实际上是编辑了 cron 配置,cron 每分钟运行检测 / 重连脚本,重启 cron:

  /etc/init.d/cron restart

  c.静待几分钟,查看 /tmp 目录,应该能看到 vpn_oldgw 和 vpn_status_check.log 文件,查看 vpn_status_check.log 文件,可以看到最近一次检测 VPN 连接状态的时间。

  代码如下:

  root@FC_R0:/tmp# ls vpn*

  vpn_oldgw vpn_status_check.log

  root@FC_R0:/tmp# cat vpn_status_check.log

  Tue Jul 15 00:04:02 HKT 2014

  root@FC_R0:/tmp#

  你可以在 LuCI 中断开 VPN 接口,在接下来的4-5分钟,观察 WAN 和 VPN 的重连情况。

  d.分别 traceroute www.google.com 和 www.baidu.com ,观察第二跳的地址:

  代码如下:

  FL-MBP:~ fatlyz$ traceroute www.google.com | head -n 3

  traceroute: Warning: www.google.com has multiple addresses; using 74.125.239.115

  traceroute to www.google.com (74.125.239.115), 64 hops max, 52 byte packets

  fc_r0.lan (192.168.7.1) 2.161 ms 0.912 ms 0.895 ms

  10.7.0.1 (10.7.0.1) 193.747 ms 187.789 ms 289.744 ms

  23.92.24.2 (23.92.24.2) 259.323 ms 354.625 ms 408.535 ms

  代码如下:

  FL-MBP:~ fatlyz$ traceroute www.baidu.com | head -n 3

  traceroute to www.a.shifen.com (180.76.3.151), 64 hops max, 52 byte packets

  1 fc_r0.lan (192.168.7.1) 1.190 ms 0.984 ms 0.731 ms

  2 58.111.43.1 (58.111.43.1) 20.616 ms 38.822 ms 18.484 ms

  3 183.56.35.133 (183.56.35.133) 20.056 ms 52.353 ms 87.841 ms

  可以看出,已成功对国内外的目标地址进行了路由选择。

  至此,OpenWRT 路由的基本配置、PPTP VPN、chnroutes 和自动重连已经配置完成。

  上面就是OpenWRT 路由配置的方法介绍了,如果你要给OpenWRT 配置路由的话,不妨试试本文介绍的方法,希望对你有所帮助。
