简单改造:让音箱和耳机自动切换

2020-07-24 19:01:18
字体:
来源:转载
供稿:网友
一般的声卡上有三个插孔,分别是LINE/SPK OUT(声音输出)、LINE IN(声音输入)和麦克风插孔,由于音箱和耳机都是接到LINE/SPK OUT插孔上,因此每次用耳机的时候都要先把音箱的插头拔下来再插上耳机的插头,不能自动切换。而据不同的场合和用途,音箱和耳机需经常切换,例如:大家一起看电影或听歌时使用音箱,语音聊天时当然是用耳机了,有时为了不干扰他人也只能用耳机,这样每次切换都要插拔就显得很麻烦。


为解决这一问题,有的朋友采用一个一分二的三通,把LINE/SPK OUT插孔一分为二,同时接音箱和耳机,不用插拔插头,但这并不是一个好办法,因为这时两者同时都在工作,不用音箱必须要把它的插头拔下来,或关掉它的电源,还是要手动切换,不能彻底解决问题。其实只要发挥大家的DIY精神,对爱机稍作改造,就可以轻松实现音箱和耳机自动切换。
  声卡LINE/SPK OUT插孔输出的是左、右声道的音频信号,与其插头连接的三根导线分别是左声道的信号线(L),右声道的信号线(R)和地线(G),其中地线是公共的,只要使左、右声道的音频信号在音箱和耳机两者间进行切换就可以了。
  所需的成本很低(不超过5元),只需两个立体声插座和导线若干。立体声插座的脚位排列及接线图分别如图1、图2所示。

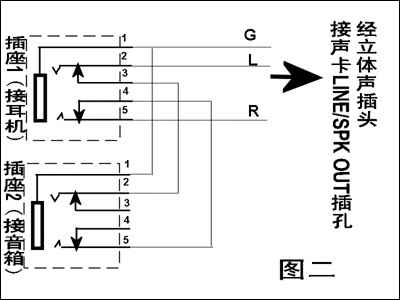

  声卡输出的立体声的L、R信号经插头分别接到插座1的2、5端,公共的地线G同时连接到插座一和插座二的1端,插座一的3、4端分别连接插座二的2、5端。当插座一中不插耳机插头时,它的2、3端及4、5端间的触点是接通的,L、R信号经过触点分别送到插头二的2、5端,音箱正常发声,当插入耳机插头时,其2、3端,4、5端间的触点分开,断开了音箱的信号,音箱无声,只有耳机工作。是否插入音箱插头不影响耳机的正常使用。实际使用时,音箱的插头可长期插在插座二中,插座一中没插入耳机插头时,音箱工作,插入耳机插头时只有耳机工作而音箱无声。实现音箱和耳机的自动切换,完美解决上述问题。
  实际进行改造时要注意正确区别各信号线,所用的导线不要太长,最好使用有屏蔽层的专用音频信号线,两个音频插座按使用的需要固定于适当的位置。为便于使用,一般插座二置于机箱的后面设法固定即可,插座一应置于机箱的前面,最好是直接利用前置USB接口旁边的耳机插座,按图2进行接线,既不改变主机的外观,又省下了一个音频插头。几乎不用花钱就使你的爱机使用更方便,何乐而不为呢!
