IOS实战之自定义转场动画详解

2020-07-26 03:28:00
字体:
来源:转载
供稿:网友

转场动画这事,说简单也简单,可以通过presentViewController:animated:completion:和dismissViewControllerAnimated:completion:这一组函数以模态视图的方式展现、隐藏视图。如果用到了navigationController,还可以调用pushViewController:animated:和popViewController这一组函数将新的视图控制器压栈、弹栈。

下图中所有转场动画都是自定义的动画,这些效果如果不用自定义动画则很难甚至无法实现:

由于录屏的原因,有些效果无法完全展现,比如它其实还支持横屏。

自定义转场动画的效果实现起来比较复杂,如果仅仅是拷贝一份能够运行的代码却不懂其中原理,就有可能带来各种隐藏的bug。本文由浅入深介绍下面几个知识:

1、传统的基于闭包的实现方式及其缺点
2、自定义present转场动画
3、交互式(Interactive)转场动画
4、转场协调器与UIModalPresentationCustom
5、UINavigationController转场动画

在开始正式的教程前,您首先需要下载demo,在代码面前文字是苍白的,demo中包含的注释足以解释本文所有的知识点。其次,您还得了解这几个背景知识。

From和To

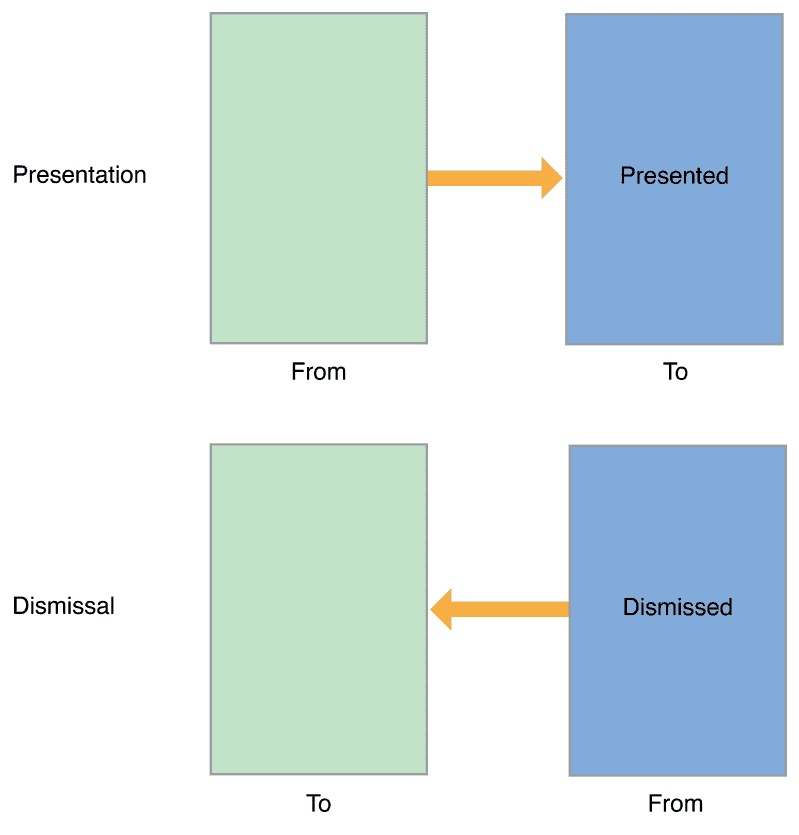

在代码和文字中,经常会出现fromView和toView。如果错误的理解它们的含义会导致动画逻辑完全错误。fromView表示当前视图,toView表示要跳转到的视图。如果是从A视图控制器present到B,则A是from,B是to。从B视图控制器dismiss到A时,B变成了from,A是to。用一张图表示:

Presented和Presengting
这也是一组相对的概念,它容易与fromView和toView混淆。简单来说,它不受present或dismiss的影响,如果是从A视图控制器present到B,那么A总是presentedViewController,B总是presentingViewController。

modalPresentationStyle
这是一个枚举类型,表示present时动画的类型。其中可以自定义动画效果的只有两种:FullScreen和Custom,两者的区别在于FullScreen会移除fromView,而Custom不会。比如文章开头的gif中,第三个动画效果就是Custom。

基于block的动画

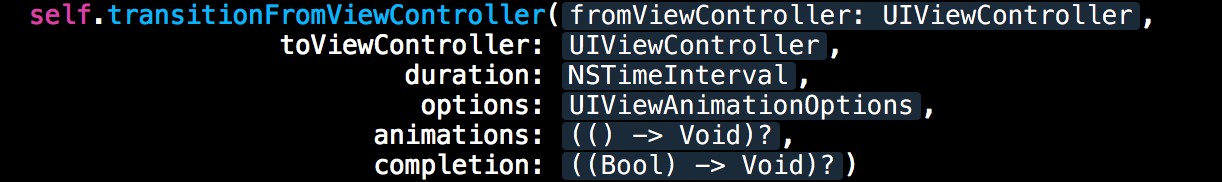

最简单的转场动画是使用transitionFromViewController方法:

这个方法虽然已经过时,但是对它的分析有助于后面知识的理解。它一共有6个参数,前两个表示从哪个VC开始,跳转到哪个VC,中间两个参数表示动画的时间和选项。最后两个参数表示动画的具体实现细节和回调闭包。

这六个参数其实就是一次转场动画所必备的六个元素。它们可以分为两组,前两个参数为一组,表示页面的跳转关系,后面四个为一组,表示动画的执行逻辑。

这个方法的缺点之一是可自定义程度不高(在后面您会发现能自定义的不仅仅是动画方式),另一个缺点则是重用性不好,也可以说是耦合度比较大。

在最后两个闭包参数中,可以预见的是fromViewController和toViewController参数都会被用到,而且他们是动画的关键。假设视图控制器A可以跳转到B、C、D、E、F,而且跳转动画基本相似,您会发现transitionFromViewController方法要被复制多次,每次只会修改少量内容。

自定义present转场动画
出于解耦和提高可自定义程度的考虑,我们来学习转场动画的正确使用姿势。

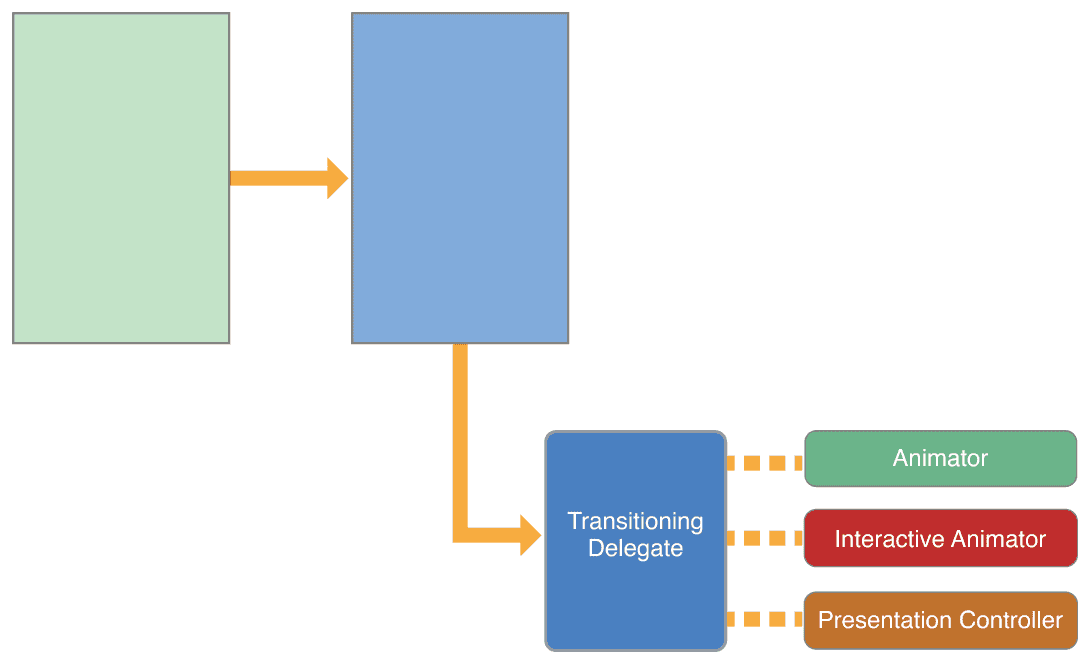

首先要了解一个关键概念:转场动画代理,它是一个实现了UIViewControllerTransitioningDelegate协议的对象。我们需要自己实现这个对象,它的作用是为UIKit提供以下几个对象中的一个或多个:

1、Animator:

它是实现了UIViewControllerAnimatedTransitioning协议的对象,用于控制动画的持续时间和动画展示逻辑,代理可以为present和dismiss过程分别提供Animator,也可以提供同一个Animator。

交互式Animator:和Animator类似,不过它是交互式的,后面会有详细介绍

Presentation控制器:

它可以对present过程更加彻底的自定义,比如修改被展示视图的大小,新增自定义视图等,后面会有详细介绍。

在这一小节中,我们首先介绍最简单的Animator。回顾一下转场动画必备的6个元素,它们被分为两组,彼此之间没有关联。Animator的作用等同于第二组的四个元素,也就是说对于同一个Animator,可以适用于A跳转B,也可以适用于A跳转C。它表示一种通用的页面跳转时的动画逻辑,不受限于具体的视图控制器。

如果您读懂了这段话,整个自定义的转场动画逻辑就很清楚了,以视图控制器A跳转到B为例:

  • 创建动画代理,在事情比较简单时,A自己就可以作为代理
  • 设置B的transitioningDelegate为步骤1中创建的代理对象
  • 调用presentViewController:animated:completion:并把参数animated设置为true
  • 系统会找到代理中提供的Animator,由Animator负责动画逻辑

用具体的例子解释就是:

// 这个类相当于Aclass CrossDissolveFirstViewController: UIViewController, UIViewControllerTransitioningDelegate {  // 这个对象相当于B  crossDissolveSecondViewController.transitioningDelegate = self   // 点击按钮触发的函数  func animationButtonDidClicked() {    self.presentViewController(crossDissolveSecondViewController,              animated: true, completion: nil)  }  // 下面这两个函数定义在UIViewControllerTransitioningDelegate协议中  // 用于为present和dismiss提供animator  func animationControllerForPresentedController(presented: UIViewController, presentingController presenting: UIViewController, sourceController source: UIViewController) -> UIViewControllerAnimatedTransitioning? {//    也可以使用CrossDissolveAnimator,动画效果各有不同//    return CrossDissolveAnimator()    return HalfWaySpringAnimator()  }  func animationControllerForDismissedController(dismissed: UIViewController) -> UIViewControllerAnimatedTransitioning? {    return CrossDissolveAnimator()  }}

动画的关键在于animator如何实现,它实现了UIViewControllerAnimatedTransitioning协议,至少需要实现两个方法,我建议您仔细阅读animateTransition方法中的注释,它是整个动画逻辑的核心:

class HalfWaySpringAnimator: NSObject, UIViewControllerAnimatedTransitioning {  /// 设置动画的持续时间  func transitionDuration(transitionContext: UIViewControllerContextTransitioning?) -> NSTimeInterval {    return 2  }  /// 设置动画的进行方式,附有详细注释,demo中其他地方的这个方法不再解释  func animateTransition(transitionContext: UIViewControllerContextTransitioning) {    let fromViewController = transitionContext.viewControllerForKey(UITransitionContextFromViewControllerKey)    let toViewController = transitionContext.viewControllerForKey(UITransitionContextToViewControllerKey)    let containerView = transitionContext.containerView()    // 需要关注一下from/to和presented/presenting的关系    // For a Presentation:    //   fromView = The presenting view.    //   toView  = The presented view.    // For a Dismissal:    //   fromView = The presented view.    //   toView  = The presenting view.    var fromView = fromViewController?.view    var toView = toViewController?.view    // iOS8引入了viewForKey方法,尽可能使用这个方法而不是直接访问controller的view属性    // 比如在form sheet样式中,我们为presentedViewController的view添加阴影或其他decoration,animator会对整个decoration view    // 添加动画效果,而此时presentedViewController的view只是decoration view的一个子视图    if transitionContext.respondsToSelector(Selector("viewForKey:")) {      fromView = transitionContext.viewForKey(UITransitionContextFromViewKey)      toView = transitionContext.viewForKey(UITransitionContextToViewKey)    }    // 我们让toview的origin.y在屏幕的一半处,这样它从屏幕的中间位置弹起而不是从屏幕底部弹起,弹起过程中逐渐变为不透明    toView?.frame = CGRectMake(fromView!.frame.origin.x, fromView!.frame.maxY / 2, fromView!.frame.width, fromView!.frame.height)    toView?.alpha = 0.0    // 在present和,dismiss时,必须将toview添加到视图层次中    containerView?.addSubview(toView!)    let transitionDuration = self.transitionDuration(transitionContext)    // 使用spring动画,有弹簧效果,动画结束后一定要调用completeTransition方法    UIView.animateWithDuration(transitionDuration, delay: 0, usingSpringWithDamping: 0.6, initialSpringVelocity: 0, options: .CurveLinear, animations: { () -> Void in      toView!.alpha = 1.0   // 逐渐变为不透明      toView?.frame = transitionContext.finalFrameForViewController(toViewController!)  // 移动到指定位置      }) { (finished: Bool) -> Void in        let wasCancelled = transitionContext.transitionWasCancelled()        transitionContext.completeTransition(!wasCancelled)    }  }}

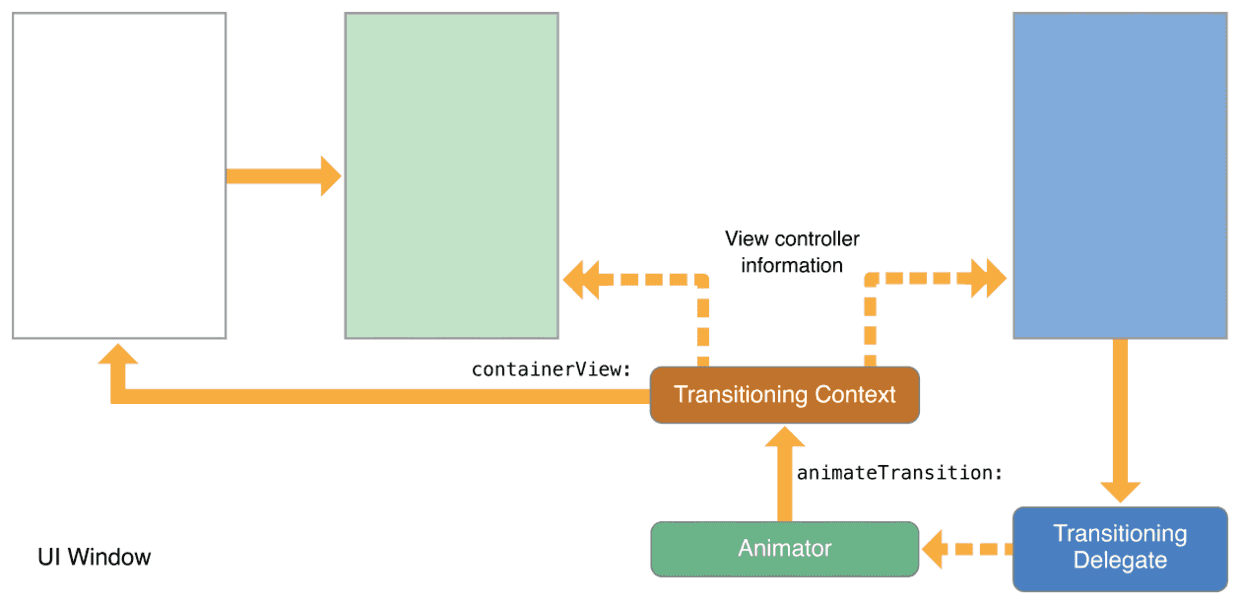

animateTransition方法的核心则是从转场动画上下文获取必要的信息以完成动画。上下文是一个实现了UIViewControllerContextTransitioning的对象,它的作用在于为animateTransition方法提供必备的信息。您不应该缓存任何关于动画的信息,而是应该总是从转场动画上下文中获取(比如fromView和toView),这样可以保证总是获取到最新的、正确的信息。

获取到足够信息后,我们调用UIView.animateWithDuration方法把动画交给Core Animation处理。千万不要忘记在动画调用结束后,执行completeTransition方法。

本节的知识在Demo的Cross Dissolve文件夹中有详细的代码。其中有两个animator文件,这说明我们可以为present和dismiss提供同一个animator,或者分别提供各自对应的animator。如果两者动画效果类似,您可以共用同一个animator,惟一的区别在于:

  • present时,要把toView加入到container的视图层级。
  • dismiss时,要把fromView从container的视图层级中移除。

如果您被前面这一大段代码和知识弄晕了,或者暂时用不到这些具体的知识,您至少需要记住自定义动画的基本原理和流程:

  • 设置将要跳转到的视图控制器(presentedViewController)的transitioningDelegate
  • 充当代理的对象可以是源视图控制器(presentingViewController),也可以是自己创建的对象,它需要为转场动画提供一个animator对象。
  • animator对象的animateTransition是整个动画的核心逻辑。

交互式(Interactive)转场动画
刚刚我们说到,设置了toViewController的transitioningDelegate属性并且present时,UIKit会从代理处获取animator,其实这里还有一个细节:UIKit还会调用代理的interactionControllerForPresentation:方法来获取交互式控制器,如果得到了nil则执行非交互式动画,这就回到了上一节的内容。

如果获取到了不是nil的对象,那么UIKit不会调用animator的animateTransition方法,而是调用交互式控制器(还记得前面介绍动画代理的示意图么,交互式动画控制器和animator是平级关系)的startInteractiveTransition:方法。

所谓的交互式动画,通常是基于手势驱动,产生一个动画完成的百分比来控制动画效果(文章开头的gif中第二个动画效果)。整个动画不再是一次性、连贯的完成,而是在任何时候都可以改变百分比甚至取消。这需要一个实现了UIPercentDrivenInteractiveTransition协议的交互式动画控制器和animator协同工作。这看上去是一个非常复杂的任务,但UIKit已经封装了足够多细节,我们只需要在交互式动画控制器和中定义一个时间处理函数(比如处理滑动手势),然后在接收到新的事件时,计算动画完成的百分比并且调用updateInteractiveTransition来更新动画进度即可。

用下面这段代码简单表示一下整个流程(删除了部分细节和注释,请不要以此为正确参考),完整的代码请参考demo中的Interactivity文件夹:

// 这个相当于fromViewControllerclass InteractivityFirstViewController: UIViewController {   // 这个相当于toViewController  lazy var interactivitySecondViewController: InteractivitySecondViewController = InteractivitySecondViewController()  // 定义了一个InteractivityTransitionDelegate类作为代理  lazy var customTransitionDelegate: InteractivityTransitionDelegate = InteractivityTransitionDelegate()  override func viewDidLoad() {    super.viewDidLoad()    setupView() // 主要是一些UI控件的布局,可以无视其实现细节    /// 设置动画代理,这个代理比较复杂,所以我们新建了一个代理对象而不是让self作为代理    interactivitySecondViewController.transitioningDelegate = customTransitionDelegate  }  // 触发手势时,也会调用animationButtonDidClicked方法  func interactiveTransitionRecognizerAction(sender: UIScreenEdgePanGestureRecognizer) {    if sender.state == .Began {      self.animationButtonDidClicked(sender)    }  }  func animationButtonDidClicked(sender: AnyObject) {    self.presentViewController(interactivitySecondViewController, animated: true, completion: nil)  }}

非交互式的动画代理只需要为present和dismiss提供animator即可,但是在交互式的动画代理中,还需要为present和dismiss提供交互式动画控制器:

class InteractivityTransitionDelegate: NSObject, UIViewControllerTransitioningDelegate {  func animationControllerForPresentedController(presented: UIViewController, presentingController presenting: UIViewController, sourceController source: UIViewController) -> UIViewControllerAnimatedTransitioning? {    return InteractivityTransitionAnimator(targetEdge: targetEdge)  }  func animationControllerForDismissedController(dismissed: UIViewController) -> UIViewControllerAnimatedTransitioning? {    return InteractivityTransitionAnimator(targetEdge: targetEdge)  }  /// 前两个函数和淡入淡出demo中的实现一致  /// 后两个函数用于实现交互式动画  func interactionControllerForPresentation(animator: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {    return TransitionInteractionController(gestureRecognizer: gestureRecognizer, edgeForDragging: targetEdge)  }  func interactionControllerForDismissal(animator: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {    return TransitionInteractionController(gestureRecognizer: gestureRecognizer, edgeForDragging: targetEdge)  }}

animator中的代码略去,它和非交互式动画中的animator类似。因为交互式的动画只是一种锦上添花,它必须支持非交互式的动画,比如这个例子中,点击按钮依然出发的是非交互式的动画,只是手势滑动才会触发交互式动画。

class TransitionInteractionController: UIPercentDrivenInteractiveTransition {  /// 当手势有滑动时触发这个函数  func gestureRecognizeDidUpdate(gestureRecognizer: UIScreenEdgePanGestureRecognizer) {    switch gestureRecognizer.state {    case .Began: break    case .Changed: self.updateInteractiveTransition(self.percentForGesture(gestureRecognizer)) //手势滑动,更新百分比    case .Ended:  // 滑动结束,判断是否超过一半,如果是则完成剩下的动画,否则取消动画      if self.percentForGesture(gestureRecognizer) >= 0.5 {        self.finishInteractiveTransition()      }      else {        self.cancelInteractiveTransition()      }    default: self.cancelInteractiveTransition()    }  }  private func percentForGesture(gesture: UIScreenEdgePanGestureRecognizer) -> CGFloat {    let percent = 根据gesture计算得出    return percent  }}

交互式动画是在非交互式动画的基础上实现的,我们需要创建一个继承自UIPercentDrivenInteractiveTransition类型的子类,并且在动画代理中返回这个类型的实例对象。

在这个类型中,监听手势(或者下载进度等等)的时间变化,然后调用percentForGesture方法更新动画进度即可。

转场协调器与UIModalPresentationCustom

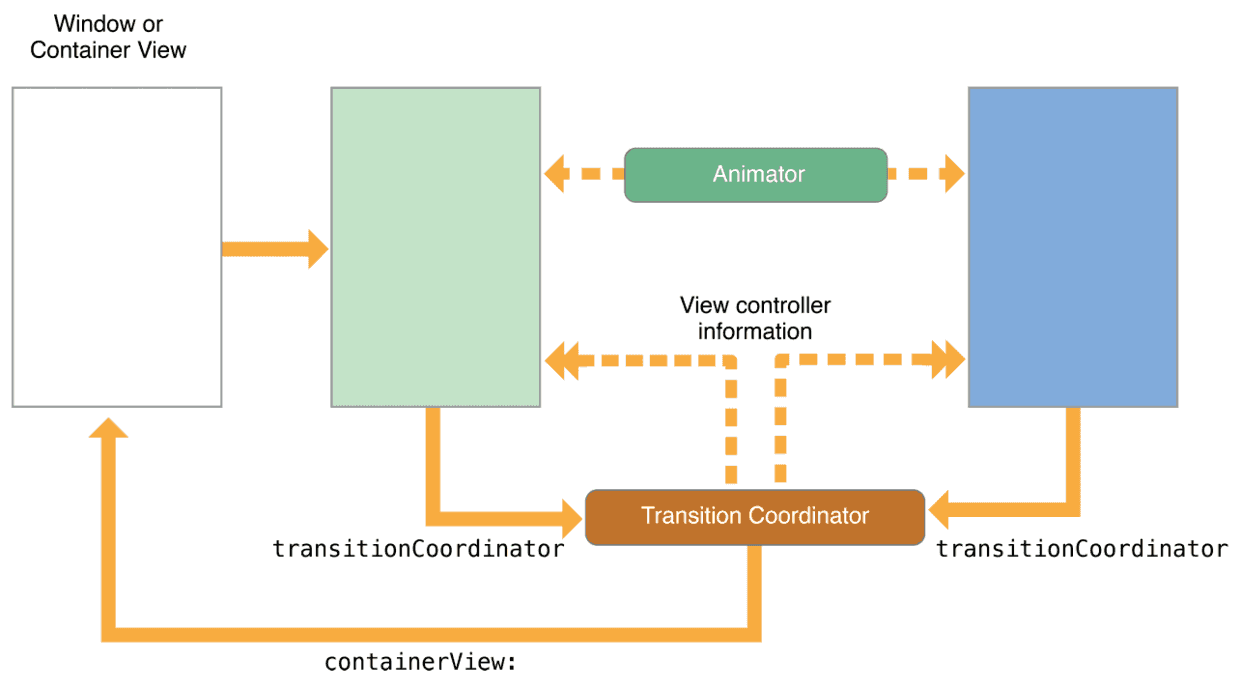

在进行转场动画的同时,您还可以进行一些同步的,额外的动画,比如文章开头gif中的第三个例子。presentedView和presentingView可以更改自身的视图层级,添加额外的效果(阴影,圆角)。UIKit使用转成协调器来管理这些额外的动画。您可以通过需要产生动画效果的视图控制器的transitionCoordinator属性来获取转场协调器,转场协调器只在转场动画的执行过程中存在。

想要完成gif中第三个例子的效果,我们还需要使用UIModalPresentationStyle.Custom来代替.FullScreen。因为后者会移除fromViewController,这显然不符合需求。

当present的方式为.Custom时,我们还可以使用UIPresentationController更加彻底的控制转场动画的效果。一个 presentation controller具备以下几个功能:

  • 设置presentedViewController的视图大小
  • 添加自定义视图来改变presentedView的外观
  • 为任何自定义的视图提供转场动画效果
  • 根据size class进行响应式布局

您可以认为,. FullScreen以及其他present风格都是swift为我们实现提供好的,它们是.Custom的特例。而.Custom允许我们更加自由的定义转场动画效果。

UIPresentationController提供了四个函数来定义present和dismiss动画开始前后的操作:

  • presentationTransitionWillBegin: present将要执行时
  • presentationTransitionDidEnd:present执行结束后
  • dismissalTransitionWillBegin:dismiss将要执行时
  • dismissalTransitionDidEnd:dismiss执行结束后

下面的代码简要描述了gif中第三个动画效果的实现原理,您可以在demo的Custom Presentation文件夹下查看完成代码:

// 这个相当于fromViewControllerclass CustomPresentationFirstViewController: UIViewController {  // 这个相当于toViewController  lazy var customPresentationSecondViewController: CustomPresentationSecondViewController = CustomPresentationSecondViewController()  // 创建PresentationController  lazy var customPresentationController: CustomPresentationController = CustomPresentationController(presentedViewController: self.customPresentationSecondViewController, presentingViewController: self)  override func viewDidLoad() {    super.viewDidLoad()    setupView() // 主要是一些UI控件的布局,可以无视其实现细节    // 设置转场动画代理    customPresentationSecondViewController.transitioningDelegate = customPresentationController  }  override func didReceiveMemoryWarning() {    super.didReceiveMemoryWarning()    // Dispose of any resources that can be recreated.  }  func animationButtonDidClicked() {    self.presentViewController(customPresentationSecondViewController, animated: true, completion: nil)  }}

重点在于如何实现CustomPresentationController这个类:

class CustomPresentationController: UIPresentationController, UIViewControllerTransitioningDelegate {  var presentationWrappingView: UIView? // 这个视图封装了原视图,添加了阴影和圆角效果  var dimmingView: UIView? = nil // alpha为0.5的黑色蒙版  // 告诉UIKit为哪个视图添加动画效果  override func presentedView() -> UIView? {    return self.presentationWrappingView  }}// 四个方法自定义转场动画发生前后的操作extension CustomPresentationController {  override func presentationTransitionWillBegin() {    // 设置presentationWrappingView和dimmingView的UI效果    let transitionCoordinator = self.presentingViewController.transitionCoordinator()    self.dimmingView?.alpha = 0    // 通过转场协调器执行同步的动画效果    transitionCoordinator?.animateAlongsideTransition({ (context: UIViewControllerTransitionCoordinatorContext) -> Void in      self.dimmingView?.alpha = 0.5      }, completion: nil)  }  /// present结束时,把dimmingView和wrappingView都清空,这些临时视图用不到了  override func presentationTransitionDidEnd(completed: Bool) {    if !completed {      self.presentationWrappingView = nil      self.dimmingView = nil    }  }  /// dismiss开始时,让dimmingView完全透明,这个动画和animator中的动画同时发生  override func dismissalTransitionWillBegin() {    let transitionCoordinator = self.presentingViewController.transitionCoordinator()    transitionCoordinator?.animateAlongsideTransition({ (context: UIViewControllerTransitionCoordinatorContext) -> Void in      self.dimmingView?.alpha = 0      }, completion: nil)  }  /// dismiss结束时,把dimmingView和wrappingView都清空,这些临时视图用不到了  override func dismissalTransitionDidEnd(completed: Bool) {    if completed {      self.presentationWrappingView = nil      self.dimmingView = nil    }  }}extension CustomPresentationController {}

除此以外,这个类还要处理子视图布局相关的逻辑。它作为动画代理,还需要为动画提供animator对象,详细代码请在demo的Custom Presentation文件夹下阅读。

UINavigationController转场动画
到目前为止,所有转场动画都是适用于present和dismiss的,其实UINavigationController也可以自定义转场动画。两者是平行关系,很多都可以类比过来:

class FromViewController: UIViewController, UINavigationControllerDelegate {  let toViewController: ToViewController = ToViewController()  override func viewDidLoad() {    super.viewDidLoad()    setupView() // 主要是一些UI控件的布局,可以无视其实现细节    self.navigationController.delegate = self  }}

与present/dismiss不同的时,现在视图控制器实现的是UINavigationControllerDelegate协议,让自己成为navigationController的代理。这个协议类似于此前的UIViewControllerTransitioningDelegate协议。

FromViewController实现UINavigationControllerDelegate协议的具体操作如下:

func navigationController(navigationController: UINavigationController,    animationControllerForOperation operation: UINavigationControllerOperation,            fromViewController fromVC: UIViewController,              toViewController toVC: UIViewController)             -> UIViewControllerAnimatedTransitioning? {    if operation == .Push {      return PushAnimator()    }    if operation == .Pop {      return PopAnimator()    }    return nil;  }

至于animator,就和此前没有任何区别了。可见,一个封装得很好的animator,不仅能在present/dismiss时使用,甚至还可以在push/pop时使用。

UINavigationController也可以添加交互式转场动画,原理也和此前类似。

总结
对于非交互式动画,需要设置presentedViewController的transitioningDelegate属性,这个代理需要为present和dismiss提供animator。在animator中规定了动画的持续时间和表现逻辑。

对于交互式动画,需要在此前的基础上,由transitioningDelegate属性提供交互式动画控制器。在控制器中进行事件处理,然后更新动画完成进度。

对于自定义动画,可以通过UIPresentationController中的四个函数自定义动画执行前后的效果,可以修改presentedViewController的大小、外观并同步执行其他的动画。

自定义动画的水还是比较深,本文仅适合做入门学习用,欢迎互相交流。
